•  技術性能

•  輸入電壓：三相四線～ 380V±10% 50HZ

•  工作環境：環境溫度范圍為 -5℃ ～ + 40℃ 相對濕度＜ 85% （ 25℃ ）海拔＜ 4000m

•  裝置容量：＜ 1.5kVA

•  裝置配備

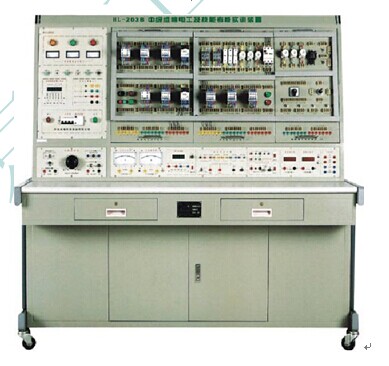

•  電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

•  主控功能板

(1) 三相四線電源輸入，通過漏電保護器，接通總開關 , 由接觸器通過起、停按鈕進行操作

(2) 設有 450V 指針式交流電壓表三只，指示輸入的三相電源電壓

(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警的總次數 , 為學生實訓技能的考核提供一個統一的標準

•  交直流電源

(1) 勵磁電源：直流 220V/ 0.5A ，具有短路保護

(2) 電樞電源：直流 0 ～ 220V/ 2A 連續可調電源一路，具有短路保護

(3) 直流穩壓電源：± 12V/ 0.5A 兩路，＋ 5V/ 0.5A 一路，具有短路軟截止自動恢復保護功能

(4) 交流電源： ①設有變壓器一組， 變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓； ②設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓；③ 控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座

•  交直流儀表

•  交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級

•  交流電流表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能

•  功率、功率因數表：由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率、無功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢

•  直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10M Ω，精度 0.5 級

•  直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能

•  整流二極管： IN5408 四只

•  實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

•  實訓組件

•  WD-21 維修電工培訓組件（一）

掛板上裝有熱繼電器、交流接觸器（ 380V ）、按鈕指示燈（ 6.3V ）、接線端子等

•  WD-22 維修電工培訓組件（二）

掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等

•  WD-23 維修電工培訓組件（三）

掛板上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等

•  WD-24 維修電工培訓組件（五）

掛板上裝有交流過電流繼電器、直流欠電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等

•  WD-14 電工技能培訓組件（四）

提供兩組 90 Ω× 2/1 .3A 磁盤電阻；一組 900 Ω× 2/0 .41A 磁盤電阻

•  WD15 線繞式異步電動機轉子電阻箱

•  WD16 電磁調速電機控制箱

•  WD17 電子線路實訓箱

用于電子線路板調試時線路板的固定

•  WD17-1 電子固定線路板（共 13 塊）

•  WDJ15 直流并勵電動機（直流 220 V ）

•  WDJ24 三相鼠籠電動機（交流 380V/Y ）

•  WDJ24-1 三相鼠籠電動機 / 帶速度繼電器（交流 380V/Y ）

•  WDJ26 三相鼠籠電動機（交流 380V/ △）

•  WDJ22 雙速異步電動機（交流 380V △ /YY ）

•  WDJ17 三相線繞式異步電動機（交流 380V/Y ）

•  WDJ18 三相同步電動機（交流 380V/Y ）

•  WDJ27 電磁調速電動機

•  DD03-7 不銹鋼電機導軌、光碼盤測速系統及數顯轉速表（日本歐姆龍 1024 光碼盤），帶有電壓反饋和脈沖反饋

控制屏正面大凹槽內，設有兩根不銹鋼方管 , 可掛置各實訓組件

•  實訓項目

•  三相異步電動機直接啟動控制

•  三相異步電動機接觸器點動控制線路

•  三相異步電動機接觸器自鎖控制線路

•  三相異步電動機定子串電阻減壓啟動手動控制線路

•  三相異步電動機定子串電阻減壓啟動自動控制線路

•  Y- △啟動自動控制線路

•  用開關的三相異步電動機正反轉控制

•  接觸器聯鎖的正反轉控制線路

•  按鈕聯鎖的三相異步電動機正反轉控制

•  雙重聯鎖的三相異步電動機正反轉控制

•  單向減壓啟動及反接制動控制線路

•  能耗制動的控制線路

•  三相異步電動機的順序控制

•  三相異步電動機的多地控制

•  工作臺自動往返控制線路

•  三相線繞式異步電動機手動控制線路

•  三相線繞式異步電動機自動起動控制線路

•  C620 型車床的接線、故障與維修

•  Z3040 搖臂鉆床電氣控制線路

•  KT12-25J/1 凸輪控制器控制線路

•  單相整流裝置電路的組裝

•  并聯型硅穩壓管穩壓電路的組裝

•  串聯型晶體管穩壓電路的組裝

•  JS20 單結晶體管時間繼電器

•  JSJ 型晶體管時間繼電器

•  接近開關

•  微音放大電路的測試

•  智力競賽搶答器

•  依靠漏電流觸發的簡易交流開關電路

•  家用調光臺燈電路

•  接觸器控制雙速電動機的控制線路

•  時間繼電器控制雙速電機的控制線路

•  電磁調速異步電動機的控制線路

•  按定子電流原則加入勵磁的起動控制線路

•  簡易同步電動機的能耗制動控制線路

•  并勵直流電動機電樞回路串電阻起動與調速

•  直流電機改變勵磁電流進行調速的控制線路

•  帶有能耗制動的反轉控制線路

•  勵磁反接制動的控制線路

晶閘管－直流調速
