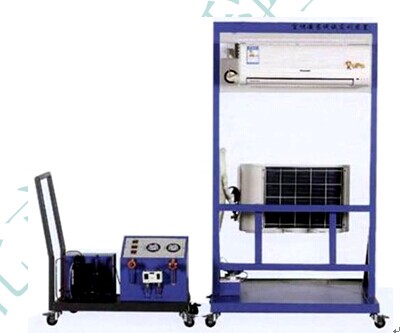

JGRNAZ-1 型 空調安裝調試實訓裝置

“JGRNAZ-1 型 空調安裝調試實訓裝置 ” 是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求 , 按照職業教育的教學和實訓要求研發的產品。 適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合普通高等院校、技工學校、職業培訓學校、職教中心、鑒定站 / 所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

一、裝置特點：

1 ．實訓裝置直觀展示了空調調試、安裝過程所需常見工具，便于教學演示講解及學生對課本知識的理解掌握。其中回收機組管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2 ．整套實訓裝置集制冷劑 R22 回收機組、抽真空系統機組、雙組壓力控制器機組等于一體，整個系統真實完整，結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺。

3 ．系統采用真實的制冷劑專用工具實訓（壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公 / 英制加液管、真空泵等），與實際教學接軌。

4 ．實訓裝置為學生提供一個操作平臺，能讓學生自主完成空調系統安裝、調試、運行及維修實訓。

5 ．實訓系統能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，不培養學生實際操作動手能力。

二、技術參數

•  輸入電源：單相三線 ~220V ± 10% 50H Z ；

•  工作環 境： 溫度 -5 ℃～ 40 ℃ 相對濕度≤ 85% （ 25 ℃ ）海拔＜ 4000m ；

•  裝置容量： < 1.5KW

•  制冷劑回收類型 : R22

•  外型尺寸： 110cm × 78cm × 165cm ；

三、裝置的基本配備
