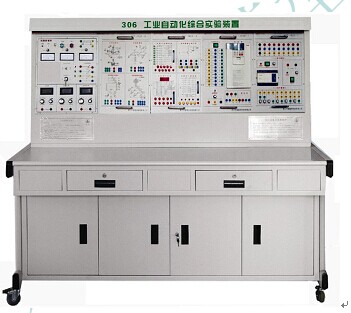

JG-306 工業自動化綜合實驗裝置,實驗臺
本裝置集 電氣控制 、 可編程控制器 （ PLC ） 、 變頻調速器 、 觸摸屏 于一體，單元掛箱組合設計，結構合理，功能齊全，實驗方便。整套設備硬件、軟件配置齊全，每個機種都可以單獨進行實驗操作訓練，也可以進行可編程控制器（ PLC ）、變頻調速器、觸摸屏的組合功能應用實驗，使學生全面地，系統地掌握可編程控制器（ PLC ）、變頻調速器、觸摸屏的結構原理、組合配置、綜合應用、安裝操作及檢測維護。組建了 485 及計算機網絡，通過組態軟件 MCGS 、智能考核軟件、智能監控系統軟件與硬件配合，達到遠程監控、滿足職業技術考核
鑒定，對高技能人才進行職業培訓，讓學生實操訓練、編程訓練。充分體現了科學性、先進性，實現了信息化、網絡化、智能化、監控性、實時性、拓展性、互動性、系統性、安全性。屬 “ 現代工業自動化系統 ” 教學的先進設備。
二、主要技術參數：
1 、輸入電源： AC380V±5% （三相五線） 50HZ
2 、額定電流： 5A
3 、環境溫度： -5 ℃ -40 ℃
4 、相對濕度： ≤90% （ 25 ℃ ）
5 、外形尺寸： 1750×700× 1626mm
6 、 PLC ： 西門子公司 主機 , 觸摸屏
7 、變頻器： 西門子公司變頻器 0.75KW 380V 三相
8 、 觸摸屏 ：昆侖通態 7 寸彩顯
三、系統特點
1 采用模塊化掛箱方式，配備有交直流電源、測量儀表，低壓電氣器件，裝有 PLC 模塊、變頻器模塊、觸摸屏模塊。實驗時將所需的模塊掛在實驗臺上即可。只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資，外形美觀
2 電氣控制線路元器件都裝在掛箱內部，將接線引出至面板上的安全插座；學生可自行接線、布線，構建控制系統 , 實訓特點明顯，同時具有一定的擴展性 , 操作方便、更換便捷 , 所有的元器件都通過導線引到安全插座上，學生接線時只需在插座上進行連線，有利于保護元器件 , 操作內容的選擇具有典型性、實用
性 .
3 技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；
4 裝置設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源的輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），可設定學生實驗時間，到點自動切斷電源，自動記錄誤操作次數，為學生實訓技能的考核提供了一個統一的標準 , 如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用
四、裝置配備
1 實驗桌
雙層亞光密紋噴塑結構，掛箱式設計，冷軋鋼板、防火耐磨桌面板；下面設有存放儀器的柜子和存放工具用的抽屜，結實牢固、美觀大方。
2 實驗臺
裝有 3 只鏡面精密指針式交流電壓表；實驗臺的供電急停按鈕和啟停開關控制，通過電壓表可分別指示電網的 U UV 、 U VW 、 U WU 線電壓值。
3 交直流電源
1 ．可調直流穩壓電源： 0--30V 連續可調，自動繼電器換檔，電壓表指示，自動過載保護、指示和自動恢復功能，電壓表指示。
2 ．固定直流穩壓電源：直流 24V 輸出，自動過載保護，自動恢復。
3 ．交流電源：三相四線 380V/220V 輸出，電壓表電流指示。
4 ．提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用
4 實驗掛箱：
4 ． 1 電氣控制掛箱（ 2 只）
提供熔斷器（ 5A ）、交流接觸器、熱繼電器、電子式時間繼電器、按鈕開關（常開、常閉）、行程開關、變壓器、整流橋、能耗制動電阻三只 (100 Ω /50W 用于異步電動機的能耗制動 ) 、信號指示燈（紅、綠）、萬能轉換開關、選擇按鈕、三相開關等。
4 ． 2 可編程控制器主機模塊
4.2.1 選用西門子的 S7-200 的 24 點繼電器型 PLC 可編程控制器。
4.3 PLC 模擬實驗掛箱（ 3 只）
能完成 基本指令的練習、模擬電機正反轉控制、模擬霓紅燈控制、電視模擬發射塔、交通燈控制系統、自動送貨裝車系統、水塔水位自動控制、自動成型機系統、多液體自動控制系統、自動沖壓機控制系統、電梯模擬控制系統、郵件自動分揀系統、自動洗衣機控制系統、電鍍控制系統、自動售貨機系統實驗。
4.4 變頻器實驗掛箱
裝有德國西門子公司三相 380V/0.37KW 變頻器，將變頻器接線端子引至面板
安全插座上，并裝有實驗所需的電位器、開關按鈕等器件。
4.5 觸摸屏實驗掛箱
以嵌入式低功耗 CPU 為核心（主頻 400MHz ）的高性能嵌入式一體化工控機。
該產品設計采用了 7 英寸 高亮度 TFT 液晶顯示屏（分辨率 800×480 ），四線電阻式觸摸屏（分辨率 4096×4096 ），同時還預裝了微軟嵌入式實時多任務操作系統 WinCE.NET （中文版）和 MCGS 嵌入式組態軟件（運行版）。
7. 配套 PC/PPI 編程電纜
8. 三相異步電機： 380V/ Δ、 180W 、鋁合金外殼
9. 實驗導線 : 安全型 , 防觸電 .
五、實驗內容：
. 可編程控制器 (PLC) 部分：
1 、基本指令的練習
2 、模擬電機正反轉控制
3 、模擬霓紅燈控制
4 、電視模擬發射塔
5 、交通燈控制系統
6 、自動送貨裝車系統
7 、水塔水位自動控制
8 、自動成型機系統
9 、多液體自動控制系統
10 、自動沖壓機控制系統
11 、電梯模擬控制系統
12 、郵件自動分揀系統
13 、自動洗衣機控制系統
14 、五相步進電機的模擬控制
15 、電鍍控制系統
16 、自動售貨機系統
17 、繼電器控制實驗
變頻調速器部分
可作 FR-E540 型變頻器的所有功能實驗
1 、變頻器的基本操作實驗
2 、速度反饋系統實驗
3 、速度定位系統實驗
5 、并用操作運轉實驗
6 、通訊操作運轉實驗
7 、多段速度運轉實驗
8 、程序運轉實驗
9 、瞬時停電起動實驗
電氣控制部分
• 接觸器點動控制線路
2 、接觸器自鎖控制線路
3 、點動控制又可自鎖控制線路
4 、接觸器聯鎖正反轉控制線路
5 、按鈕聯鎖正反轉控制線路
6 、按鈕和接觸器雙重聯鎖正反轉控制線路
7 、啟動順序控制線路 ( 一 )
8 、啟動順序控制線路 ( 二 )
9 、停止順序控制線路
10 、兩地控制線路
11 、手動接觸器控制串聯電阻降壓啟動電路
12 、時間繼電器控制串聯電阻降壓啟動電路
13 、接觸器控制 Y-△ 降壓啟動控制電路
14 、時間繼電器控制 Y-△ 降壓啟動控制電路
15 、異步電動機能耗制動控制線路
16 、 C620 車床的電氣控制
觸摸屏：
觸摸屏組態控制三相電機啟動停止
觸摸屏組態控制三相電機正反轉
觸摸屏組態控制三相電機運行時間
觸摸屏組態控制變頻器調速
綜合部分：（實物）
1 、 PLC 電動機單向點動控制
2 、 PLC 電動機單向連續運轉控制
3 、 PLC 電動機單向連續帶點動控制
4 、 PLC 電動機多地控制
5 、 PLC 電動機順序控制
6 、 PLC 電動機雙重聯鎖正、反轉控制
7 、 PLC 自動往復控制
8 、 PLC 電動機串電阻降壓啟動控制
9 、 PLC 電動機 Y- △降壓啟動控制
10 、 PLC 控制變頻器實驗
11 、觸摸屏組態與 PLC 、變頻器綜合控制三相異步電動機。
12 、觸摸屏組態與 PLC 、變頻器控制變頻恒壓供水系統 （具備壓力采集及顯示功能）
13 、觸摸屏組態與 PLC 、變頻器控制 中央空調（具備溫度采集及顯示功能）
注：計算機由學校自備（本地采購售后服務方便）
|
