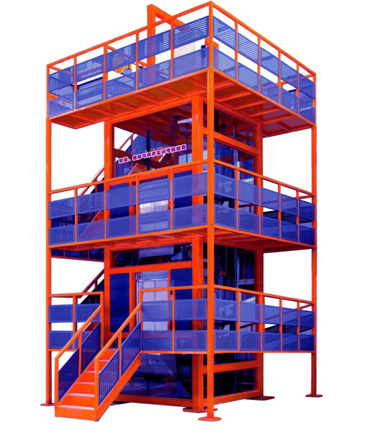

JG-2900LL 型 電梯安裝、維修與保養實訓考核裝置
一、主要技術參數
1 、工作電源：三相五線 AC380V /220V ± 7.5% 50Hz
2 、裝置尺寸：不得小于 4500 × 3900 × 7800 （長×寬×高）
3. 廳門凈尺寸： 800 × 1000 mm
4. 提升高度： 1800 mm
5. 電梯運行速度： 0.2m/s
6. 曳引機額定速度： 0.4m/s ；
7. 電梯轎廂上行超速保護裝置：曳引機制動器；
8. 制動器額定功率： 99W ；
9. 制動器額定電壓： DC110V ；
10. 上行超速監控裝置動作速度范圍： 1.15 ～ 1.65m/s ；
11. 開門型式：中分；
12. 最大功率消耗≤ 1.6KW
13. 控制方式： VVVF ；
14. 曳引比： 2 ： 1 ；
15. 整機重量：≤ 8 噸。
二、設備結構與特點
設備要求采用真實電梯的機構及部件制成，主要由鋼結構井道平臺、曳引系統、導向系統、轎廂系統、門系統、重量平衡系統、電力拖動系統、電氣控制系統及安全保護系統等構成：
1. 曳引系統：主要由曳引機、曳引鋼絲繩、導向輪、反繩輪等組成；曳引機由永磁同步電動機、制動器等組成，為電梯的運行提供動力。曳引鋼絲繩連接轎廂和對重，驅動轎廂升降。
2. 導向系統：主要由導軌、導靴、導軌支架等組成；導靴安裝在轎廂和對重架上，與導軌配合，強制轎廂和導軌運動于導軌上；導軌架主要起支撐導軌的作用。
3. 轎廂系統：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）構成；采用中分式開門。
4. 門系統：由轎廂門、層門、開門機、門鎖裝置等組成。
5. 重量平衡系統：由對重和對重塊裝置等組成。
6. 電力拖動系統：由供電系統、曳引電動機、速度反饋裝置、調速裝置等組成；主要提供動力，實現電梯調速控制。
7. 電氣控制系統：由操縱裝置、位置顯示裝置、控制柜、平層裝置、旋轉編碼器等組成；采用集選變頻控制方式。
安全保護系統：主要由限速器、安全鉗、緩沖器、端站保護裝置等組成；具有接地保護、過流、過載、漏電保護及防墜落等保護功能，符合國家相關的標準。
▲提供試題庫：必須提供試題不少于 2 套，要求與設備配套，試題可在設備上完成，投標時提供試題。
該軟件以所投標電梯實訓設備為對象進行設計制作，由于各種電梯的形式有所不同，但基本結構都是一樣的，因此該軟件使學生不但能夠?qū)W習到電梯的原理和安裝的相關知識，也為到實際電梯上進行實訓作充分的準備。
根據電梯安裝工藝軟件分為機房放樣、導軌安裝、曳引機安裝、對重裝置安裝、轎廂架安裝、懸掛曳引繩、限速器漲緊裝置安裝、層門安裝、轎廂及轎門安裝、其它裝置安裝。
要求機房放樣主要內容包括樣板架的制作、放置門頭樣線、井道數據測量與確認、放置導軌樣線等。
要求導軌安裝主要內容包括導軌支架的安裝、導軌的固定與調整、校導尺的運用、導軌的連接等。
要求曳引機安裝主要內容包括工字橫梁鋼的擺放、曳引機架的安裝、曳引機的吊裝、繩頭板的安裝等。
要求對重裝置安裝主要內容包括對重緩沖器的安裝、對重框的安裝、對重反繩輪的安裝、副導靴的安裝、對重塊的安裝等。
要求轎廂架安裝主要內容包括轎廂緩沖器的安裝、安全鉗的安裝、龍門架的拼裝、主導靴的安裝、轎底的安裝、轎廂反繩輪的安裝、撞弓的安裝、安全鉗的調整等。
要求懸掛曳引繩主要內容包括繩頭的制作、曳引繩懸掛、曳引繩的張力調整等。
要求限速器漲緊裝置安裝主要內容包括限速器的安裝、漲緊裝置的安裝、限速器鋼絲繩的安裝、限速器與安全鉗聯動的調整等。
要求層門安裝主要內容包括層門地坎的安裝、層門門框的安裝、層門上坎的安裝、層門門扇的安裝、層門門鎖的安裝與調整、層門自閉裝置的安裝與調整等。
要求轎廂及轎門安裝主要內容包括轎廂地坎的安裝、轎廂的拼裝、轎頂護欄的安裝、門機的安裝與調整、轎門門扇的安裝、門刀的安裝等。
要求其它裝置安裝主要內容包括爬梯安裝、端站保護安裝、平層裝置安裝、對重緩沖距的調整、對重護欄安裝、層門及轎廂防切護板的安裝等。
三、要求可完成以下實訓項目
1) 曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；
2) 曳引機制動器機械調節及故障查找實訓；
3) 轎廂門電動機變頻器驅動控制電路檢測調節及故障查找實訓；
4) 限速器動作調節實訓；
5) 限速器動作控制電路檢測即故障查找實訓；
6) 安全鉗調節檢測調節實訓；
7) 安全鉗傳動機構調節檢測調節實訓；
8) 轎廂門傳動機構調節、維護、故障查找及排除實訓；
9) 轎廂門控制電路故障查找及排除實訓；
10) 廳門傳動機構調節、維護、故障查找及排除實訓；
11) 廳門控制電路故障查找及排除實訓；
12) 轎廂導軌檢測、調節實訓；
13) 對重導軌檢測、調節實訓；
14) 導靴與導軌的檢測、調節實訓；
15) 平層裝置調節及控制電路故障查找及排除實訓；
16) 樓層轎廂召喚箱調節及控制電路故障查找及排除實訓；
17) 轎內按鈕操縱箱控制電路故障查找及排除實訓；
18) 指層燈箱控制電路故障查找及排除實訓；
19) 轎頂檢修箱控制電路故障查找及排除實訓；
20) 上端極限位置保護裝置控制電路故障查找及排除實訓；
21) 下端極限位置保護裝置控制電路故障查找及排除實訓；
22) 照明控制電路故障查找及排除實訓；
23) 通訊電路故障查找及排除實訓；
24) 微機控制電路故障查找及排除實訓；
25) 電源電路故障查找及排除實訓；
四、▲配置
1 井道及觀測平臺 1 套
2 曳引機 （投標時需提供詳細型號） 1 套
3 轎廂導軌 1 套
4 對重導軌 1 套
5 轎廂架 表面噴漆處理 1 套
6 轎廂 表面噴漆處理 1 套
7 限速器－漲緊裝置 1 套
8 限速器傳動鋼絲繩 1 套
9 曳引鋼絲繩 1 套
10 安全鉗 1 套
11 安全鉗傳動機構 表面噴漆處理 1 套
12 樓層招呼箱 電壓： DC24V ； 2 套
13 指層燈箱 電壓： DC24V ； 2 套
14 轎內操作箱 1 套
15 上端極限位保護裝置 1 套
16 下段極限位保護裝置 1 套
17 平層控制裝置 2 套
18 主控制柜 1 套
19 轎頂維修箱 1 套
20 電梯照明裝置 電壓： AC220V/60W 螺口 1 套
21 轎頂繩輪 輪節徑： 400mm ；繩槽數： 3 ； 1 只
22 對重繩輪 輪節徑： 400mm ；繩槽數： 3 ； 1 只
23 機房導向輪 輪節徑： 400mm ；繩槽數： 3 ； 1 只
24 實訓工具（不少于 45 種規格） 1 套
25 隨機資料 相關說明書及圖紙 1 套
附件一：
序號 |
名稱 |
型號／規格 |
數量 |
單位 |
備注 |
|
井道立柱底板 |
材料： Q235 ；尺寸： 400 × 400 × 12mm ； |
4 |
塊 |
|
|
走廊立柱底板 |
材料： Q235 ；尺寸： 250 × 250 × 12 mn ； |
4 |
塊 |
|
|
平板 |
材料： Q235 ；尺寸： 150 × 150 × 3 mm ； |
4 |
塊 |
|
|
材料： Q235 ；尺寸： 80 × 80 × 3mm ； |
4 |
塊 |
|
|
花紋板 |
材料： Q235 ；尺寸： 800 × 1670 × 3mm ； |
5 |
張 |
|
|
材料： Q235 ；尺寸： 800 × 2300 × 3mm ； |
2 |
張 |
|
|
材料： Q235 ；尺寸： 800 × 2230 × 3mm ； |
5 |
張 |
|
|
材料： Q235 ；尺寸： 106 × 200 × 3mm ； |
2 |
張 |
|
|
井道立柱 |
材料： Q235 ；尺寸： 150 × 150 × 5000mm ； |
4 |
條 |
|
|
踏步一樓 |
材料： Q235 ；寬度： 880mm ； |
5 |
階 |
|
|
踏步二樓 |
材料： Q235 ；寬度： 680mm ； |
10 |
階 |
|
|
踏步三樓 |
材料： Q235 ；寬度： 680mm ； |
11 |
階 |
|
|
膨脹螺絲 |
M14 × 120mm ； |
40 |
只 |
帶平墊，圈墊 |
|
平臺架 |
材料： Q235 ；尺寸： 800 × 3900mm ； |
5 |
個 |
|
|
材料： Q235 ；尺寸： 800 × 2300mm ； |
2 |
個 |
|
|
欄桿 |
材料： Q235 ；尺寸： 1100 × 3740mm ； |
6 |
個 |
|
|
材料： Q235 ；尺寸： 1100 × 3740mm ； |
1 |
個 |
高欄 |
|
材料： Q235 ；尺寸： 1450 × 2350mm ； |
1 |
個 |
正 |
|
材料： Q235 ；尺寸： 1100 × 1425mm ； |
1 |
個 |
反 |
|
材料： Q235 ；尺寸： 1100 × 720mm ； |
4 |
個 |
直角 |
|
一樓樓梯欄桿 |
材料： Q235 ；正斜 |
1 |
個 |
|
|
一樓樓梯欄桿 |
材料： Q235 ；反斜 |
1 |
個 |
|
|
二樓樓梯欄桿 |
材料： Q235 ；側斜 |
1 |
個 |
|
|
三樓樓梯欄桿 |
材料： Q235 ；側斜 |
1 |
個 |
|
|
不規則欄桿 |
材料： Q235 ； |
1 |
個 |
|
|
不規則欄桿 |
材料： Q235 ； |
1 |
個 |
|
|
方管 |
材料： Q235 ； 40 × 60mm ； |
4 |
條 |
|
|
走廊立柱 |
材料： Q235 ；尺寸： 150 × 150 × 6000mm ； |
4 |
條 |
|
