JGFT-203 ,型自動扶梯維修與保養實訓考核裝置 ,,
JGFT-203 ,型自動扶梯維修與保養實訓考核裝置 ,,
概述

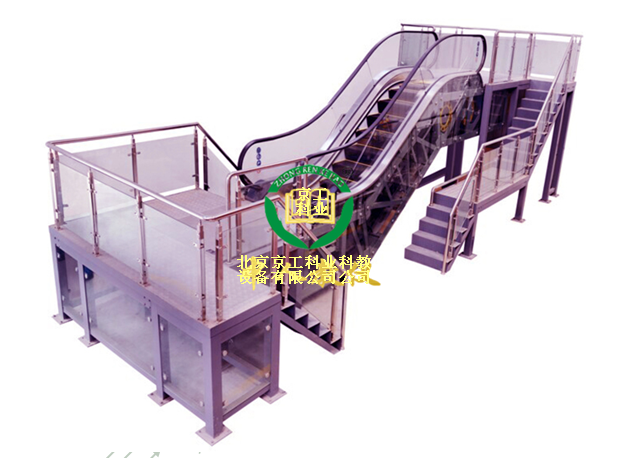

人行自動扶梯實訓設備包括真實扶梯梯級踏板、扶手、鏈條、臺架、安全保護、電氣控制箱等。自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯設備具備運輸能力，各傳動零件均采用優質金屬件精制而成，與實際扶梯結構組成一致。電梯電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的 PLC 電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。
二、自動扶梯維修與保養實訓考核裝置技術參數
1. 輸入電源：三相四線（或三相五線） AC380V±10% ，工頻 50Hz
2. 整機容量：＜ 8KVA
3. 提升高度： 2300mm
4. 控制方式： PLC+ 變頻器自起動控制系統。
5. 監控系統：電壓、電流工況實時監控系統。
6. 故障模塊：配置有 30 位故障開關，模擬扶梯常見故障現象，設置演示功能。
7. 安全保護：具有保護接地、過載、過流、漏電流保護功能，電氣安全符合國家標準。
8. 外形尺寸： 7500mm （長） ×3000mm （寬） ×3500mm （高）
9. 實訓桌尺寸： 1680×730×1500mm （長寬高）
10. 裝置結構：實訓扶梯為全鋼結構，結構組成完全等同于實際工商業使用的扶梯類型；實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用，實訓桌采用歐標鋁型材搭建而成，美觀耐用。
三、自動扶梯維修與保養實訓考核裝置基本配置
序號 |
名稱 |
數量 |
單位 |
備注 |
1 |
自動扶梯實訓設備 |
1 |
套 |
|
2 |
扶梯支撐固定支架 |
1 |
套 |
|
3 |
扶梯檢修工作通道平臺 |
1 |
套 |
|
4 |
扶梯考核實訓實驗臺 |
1 |
套 |
|
5 |
扶梯安裝實訓工具 |
1 |
套 |
|
四、自動扶梯維修與保養實訓考核裝置實訓項目要求
1 、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2 、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護 裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等）
3 、扶梯梯級拆卸考核實訓。
4 、扶梯梯級安裝考核實訓。
5 、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。
6 、護壁板、內外蓋板、裙板的清潔保養。
7 、電氣控制系統及照明系統檢測維修。
8 、扶梯梯級清潔維護檢修實訓。
9 、扶梯梯級整體運行檢查實訓。
10 、扶梯上、下機房的清潔保養實訓。
11 、扶梯潤滑油系統的補充與更換實訓。
五、自動扶梯維修與保養實訓考核裝置扶梯配件材質
序 號 |
內 容 |
1 |
扶手支架型材 ：發紋不銹鋼材料 |
2 |
護壁板 ：透明鋼化玻璃 |
3 |
內蓋板 ：發紋不銹鋼材料 |
4 |
外蓋板 ：發紋不銹鋼材料 |
5 |
圍裙板 ：發紋不銹鋼材料 |
6 |
梯級 ：不銹鋼噴塑 |
7 |
梯級顏色 ：黑色（帶黃邊框） |
8 |
扶手帶 ：黑色 |
9 |
前沿板及蓋板 ：發紋不銹鋼材料 |
10 |
梳齒 ：合成樹脂（黃色） |
11 |
透明有機玻璃桁架保護 |
11 |
模擬故障顯示（中文） |
12 |
變頻節能功能 |
