JG-DYLL-1 型 一機兩庫系統綜合實訓裝置

      “ JG-DLRZ 型 一機兩庫系統綜合實訓裝置”是根據教育部“振興 21 世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。

一、技術性能
1 、輸入電源：三相四線（或三相五線）～ 380V ± 10%  50Hz
2 、工作環境：溫度 -10 ℃～ +40 ℃   相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3 、裝置容量：＜ 7kVA
4 、制冷劑： R22
5 、制冷量： 5.3kW
6 、重     量： 300kg
7 、外形尺寸（大約）： 400cm × 200cm × 200cm

二、一機兩庫系統綜合實訓裝置技術要求
(1) 輸入電源：三相四線 ( 或三相五線 ) ～ 380V ± 10%  50Hz ；裝置容量：＜ 7kVA ；制冷劑： R22 ； 制冷量： 5.3Kw ； 外形參考尺寸： 400cm × 200cm × 200cm ；
(2) 交流電源：提供三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值；
(3) 指針式電壓表： 0 ～ 450V ； 真空壓力表： -0.1 ～ 1.5MPa ； 真空壓力表： -0.1 ～ 3.5MPa ； 數顯溫度表：采用 PT100 傳感器，測量范圍 -50 ～ 150 ℃；
(4) 一機兩庫電氣控制考核板 : 要求面板上印有一機兩庫電氣控制原理圖，并設有相應測試點；
(5) 一機兩庫制冷系統流程板 : 要求面板上印有真實的一機兩庫庫制冷系統系統流程圖，配有 2 只溫度控制器 ( 分別測量和控制高溫庫和低溫庫的溫度 ) 、 1 只冷庫專用化霜定時器 ( 用于低溫庫 ) ；
(6) 故障設置箱 : 要求內設 24 個鈕子開關，并且接到相應測試點；
(7) 風冷制冷機組 : 包含 3 匹制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、 2 只供液電磁閥、 2 只熱力膨脹閥、背壓閥 ( 蒸發壓力調節閥 ) 、止回閥 ( 單相閥 ) 、 5 只手閥等構成；

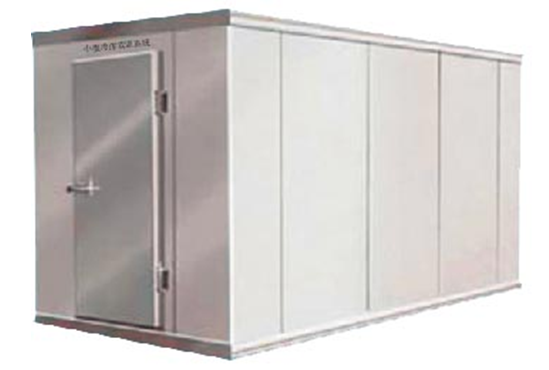

(8) 拼裝式冷庫 : 庫體要求采用裝配式冷庫，庫體尺寸為 192 × 288 × 220cm ，中間隔開分為兩個庫，高溫庫 (0 ℃以上 ) 和中溫庫 (-18 ℃以上 ) ，設有滑動庫門前后各 1 扇。內部裝有吊頂式冷風機、化霜加熱絲等，冷庫外面留有出水口；
(9) 整個實訓裝置材料除桌面板 ( 高密度板 ) 全部采用鐵質剛架結構，設有兩個大抽屜 , 設有四個萬向輪；
(10) 可完成的實訓項目：一機兩庫系統的認識；一機兩庫電氣控制系統的運行實訓；一機兩庫制冷系統工況調試及保護技術；一機兩庫電氣故障的設置和檢測實訓。
三、安裝、培訓要求：

該設備需要安裝調試，現場培訓該設備的使用方法，注意事項及如何保養。
