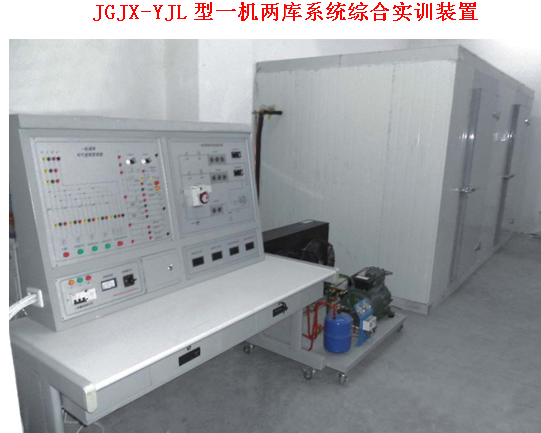

JGJX-YJL 型一機兩庫系統綜合實訓裝置
一、產品概述:
JGJX-YJL 型一機兩庫系統綜合實訓裝置是根據教育部 “振興 21 世紀職業教育課程改革和教材建設規劃”的教學要求,按照職業學校的教學和實訓要求研制和開發的產品。
該裝置適合大專院校、中等職業學校和本科院校的機電設備壞蛋維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》、《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。

二、 裝置特點:
1 、綜合性強:整套實訓裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體,系統真實完整,結構清晰、緊湊,滿足對產訓的要求;
2 、直觀性強:裝置采用敞開式設計,控制電路及制冷管路系統直接展現出來,器件貼有名稱標識,學生可直觀認識各種器件;
3 、實訓性強:臺體設有故障裝置,可實現電氣控制故障設置,有利于開展技能鑒定、考核工作;
4 、安全保護齊全:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護。
三、技術參數:
1 、輸入電源:三相四線 ( 或三相五線 ) ~ 380V ± 10% 50Hz ;
2 、裝置容量:< 7kVA ;
3 、制冷劑: R22 ;
4 、制冷量: 5.3Kw ;
5 、外形尺寸: 440cm×200cm×200cm ;
四、基本配置及功能:
1 、交流電源:提供三相交流電源,可由電源總開關來控制。配有一只指針式交流電壓表,通過切換開關可指示輸入電網電壓值;
2 、指針式電壓表: 0 ~ 450V ; 真空壓力表: -0.1 ~ 1.5MPa ; 真空壓力表: -0.1 ~ 3.5MPa ; 數顯溫度表:采用 PT100 傳感器,測量范圍 -50 ~ 150 ℃;
3 、一機兩庫電氣控制考核板:面板上印有一機兩庫電氣控制原理圖,并設有相應測試點;
4 、一機兩庫制冷系統流程板 : 要求面板上印有真實的一機兩庫庫制冷系統系統流程圖,配有 2 只溫度控制器 ( 分別測量和控制高溫庫和低溫庫的溫度 ) 、 1 只冷庫專用化霜定時器 ( 用于低溫庫 ) ;
5 、故障設置箱:內設 24 個鈕子開關,并且接到相應測試點;
6 、風冷制冷機組 : 包含 5 匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、 2 只供液電磁閥、 2 只熱力膨脹閥、背壓閥 ( 蒸發壓力調節閥 ) 、止回閥 ( 單相閥 ) 、 5 只手閥等構成;
7 、拼裝式冷庫 : 庫體要求采用裝配式冷庫,庫體尺寸為 192 × 288 × 220cm ,中間隔開分為兩個庫,高溫庫 (0 ℃以上 ) 和中溫庫 (-18 ℃以上 ) ,設有滑動庫門前后各 1 扇。內部裝有吊頂式冷風機、化霜加熱絲等,冷庫外面留有出水口;
8 、實訓桌:整個實訓裝置材料除桌面板 ( 高密度板 ) 全部采用鐵質剛架結構,其中設備上用到的文字;雕刻成形 ( 凹字爛板技術 ) ;設有兩個大抽屜 , 設有四個萬向輪;
五、可完成的實訓項目:
1 、一機兩庫系統的認識;
2 、一機兩庫電氣控制系統的運行實訓;
3 、一機兩庫制冷系統工況調試及保護技術;
4 、一機兩庫電氣故障的設置和檢測實訓。
|
