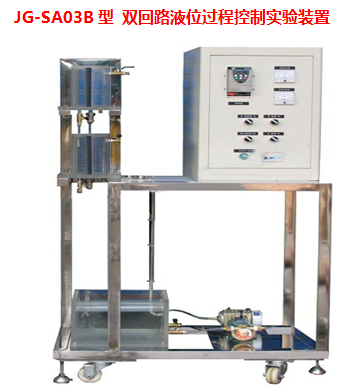

JG-SA03B 型 雙回路液位過程控制實驗裝置
一、系統組成
1 、控制對象系統
，; ，; ，; 該實驗裝置包括一組有機玻璃兩容水箱，每個水箱裝有液位傳感變送器；同時 ，; 具有兩路供水系統，一路由動力水泵、進口比例閥組成，另一路由變頻調速器、動力水泵組成，通過閥門切換，任何一組供水可以到達任何一個水箱。
2 、控制系統
，;，;，;，; 帶遠程 485 通訊的數據采集與控制的 A/D 與 D/A 轉換模塊；
，;，;，;，; 智能儀表控制器： AI818 控制儀表或 C1000 無紙紀錄調節儀；
，;，;，;，;，; 西門子可編程邏輯控制器 (S7-200 等 )
3 、軟件系統
，;，;，;，;，;DDC 系統實驗軟件
，;，;，;，; 儀表系統實驗軟件
，;，;，;，;PLC 系統實驗軟件
，;，;，;，;MCGS5.5 監控與組態軟件
4 、設備其他指標
，;，;，;，; 供電電源：交流電，單相三線 220V
，;，;，;，; 最大功耗： 1KW
，;，;，;，; 設備尺寸： 1450 × 600 × 1500
二、實驗項目
，;，;，;，; 基于上述實驗裝置可完成以下控制實驗，具體包括：
1 、過程控制系統組成認識實驗
，;，;，;，; 過程控制系統的組成、硬件認識與信號連接操作
，;，;，;，; 智能儀表的操作與參數設定
，;，;，;，; 傳感變送器的校正 ( 零點遷移與量程調整 )
，;，;，;，; 進口比例閥的校正與特性測試
，;，;，;，; 變頻調速機構的特性測試
2 、液位控制系列實驗
，;，;，;，; 單容液位對象的特性測試
，;，;，;，; 單容液位對象的單回路 PID 控制
，;，;，;，; 雙容液位對象的特性測試
，;，;，;，; 雙容液位對象的單回路 PID 控制
，;，;，;，; 上下水箱的液位串級控制
，;，;，;，; 單容或雙容液位的位式控制
，;，;，;，; 單容或雙容液位的模糊控制
，;，;，;，; 上下水箱液位的超弛控制 ，;
，;
|
