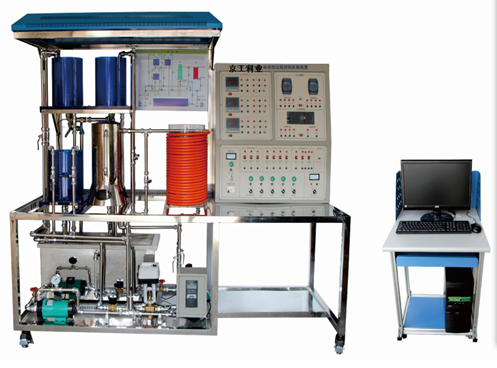

JG-01B 型 標準型過程控制實驗裝置
一、系統組成
, , 過程控制包括一組有機玻璃三（兩）容水箱，每個水箱裝有液位傳感變送器；同時具有兩路供水系統，一路由進口動力水泵、調節閥、電磁流量計組成，另一路由變頻器、進口動力水泵、渦輪流量計組成，通過閥門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只由帶夾套鍋爐、防干燒裝置組成的常壓電加熱鍋爐。鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全；夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水 / 待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件。
,
1 、過程控制控制對象
, 不銹鋼儲水箱
, 有機玻璃三容水箱
, 不銹鋼帶夾套電加熱鍋爐
2 、過程控制系統動力設備
, 德國循環單相泵
, 電加熱管
3 、過程控制檢測傳感器
, 擴散硅壓力液位傳感變送器
, 渦輪流量計和流量積算儀
, 電磁流量計
, Pt100 熱電阻溫度測量變送器
4 、過程控制執行機構
, 單相可控硅調壓裝置，用于調節電加熱管的加熱功率；
, 調節閥，用于調節一路供水的流量；
, 變頻器，通過調節離心泵的轉速以控制另一路供水的流量。
5 、標準型過程控制實驗裝置控制系統
, 帶遠程 485 通訊的數據采集與控制的 A/D 與 D/A 轉換模塊；
, 帶通訊智能儀表控制器： AI818 控制儀表或 C1000 無紙紀錄調節儀；（選配）
, 西門子可編程邏輯控制器 S7-200 等
6 、過程控制軟件系統
, DDC 系統實驗軟件
, 儀表系統實驗軟件
, PLC 系統實驗軟件
, MCGS5.5 監控與組態軟件（正版 64 點）
7 、過程控制設備其他指標
, 供電電源：交流電，單相三線 220V
, 最大功耗： 3.0KW
, 設備尺寸： 1520 × 700 × 1900
二、過程控制 實驗系列
, , 過程控制基于上述實驗裝置可完成以下控制實驗，具體包括：
1 、過程控制系統組成認識實驗
, 過程控制系統的組成、硬件認識與信號連接操作
, 智能調節儀表、智能變送儀表等智能儀表的操作與參數設定
, 傳感變送器的校正零點遷移與量程調整
, 電動調節閥的流量特性測試
, 變頻調速進口動力水泵的流量特性測試
2 、液位控制系列實驗
, 電動調節閥支路流量的單回路 PID 控制
, 變頻調速進口動力水泵支路流量的單回路 PID 控制
, 兩支路流量的單閉環比值控制與雙閉環比值控制
, 單容液位對象的特性測試與單回路 PID 控制
, 雙容液位對象的特性測試與單回路 PID 控制
, 上下（中）水箱液位串級控制
, 單容或雙容液位的位式控制
, 單容或雙容液位的模糊控制
, 上下（中）水箱液位的超弛控制
3 、溫度控制系列實驗
, 內膽溫度對象的特性測試
, 內膽溫度的單回路 PID 控制
, 夾套溫度對象的特性測試
, 夾套溫度的單回路 PID 控制
, 夾套溫度與內膽溫度的串級控制
, 夾套或內膽溫度的位式控制
, 夾套或內膽溫度的模糊控制
, 夾套與內膽溫度的超弛控制
,
,
|
