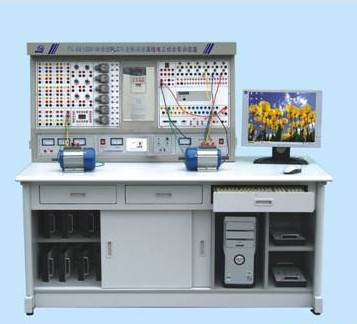

5810BP網絡型PLC與變頻調速高級電工綜合實訓考核裝置
● 概述
為適應各類院校實驗室建設的需要，我們推出了“5810BP 網絡型PLC與變頻調速高級電工綜合實訓裝置”。它集可編程邏輯控制器、編程軟件、PLC局域網、MCGS工控組態軟件、變頻器、自動化過程控制、電力拖動等于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，裝置配備的主機采用FX2N-48MR的可編程序控制器。
● 主要技術指標：
1、輸入電源：AC380V±10%（三相五線）50HZ；
2、額定電流：<10A
3、環境溫度：-10℃-40℃
4、相對濕度：<95％（25℃）
5、三菱主機: FX2N-48MR
6、手持編程器：FX20P（另配）
7、變頻器：FR-S520SE
8、外型尺寸：1600×700×1450（mm）
● 產品結構特點：
1、實驗桌：一桌為兩座，主體結構為塑鋼木結構，主體材料采用三聚氰胺雙面貼面板，桌面板采用25mm密度板外貼壓進口防火板(制作成鴨嘴邊)。其截面采用PVC封邊帶高溫?zé)崛勰z封邊。操作臺設兩個抽屜，便于存放導線、實操指導書等，操作臺下方設單元板儲藏柜，方便存放實驗單元板。
2、實驗屏：噴塑鋼結構，固定在操作臺上，電源控制面板設計實驗屏下方；上方中部設計為窗式導軌，實驗單元模塊可分別在導軌上自由裝卸，上方右側設計為編程器模板，方便接插。該實驗屏外形美觀、堅固結實、防銹耐臟、操作簡便。
3、電源控制面板：電源控制臺面板上裝有帶漏電保護器的斷路器，以便在緊急情況下，斷路器跳閘，故障排除后，將漏電按鈕復位，可重新使用。
4、單元板：選用ABS塑料，一次注塑成型，背部盒內可裝線路板及元器件。
5、實驗導線：所有接插件、連接線均采用安全型迭接插件，為學生實驗提供了極高的安全性。
6、實驗臺采用三相五線制供電，為實驗提供安全可靠的電源。
● 性能特點：
1、本實驗裝置不僅能做PLC的常規實驗，而且還可以做PLC的通訊實驗。
2、打開MCGS工控組態軟件的編程環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。供助MCGS工控組態軟件，監控實驗臺的實驗情況。
3、實驗室局域網實驗教學
通過485接口可將實驗室內的所有PLC連接起來，構成PLC實驗室局域網，可進行PLC網絡教學實驗。
4、實驗系統由以下幾部分構成：
1)、PLC可編程控制器實驗臺
2)、PLC可編程控制器演示裝置
3)、PLC可編程控制器操作桌
4)、編程應用軟件
5)、PLC及轉接通訊電纜或手動控制器
6)、組態軟件及組態實驗程序
7)、PLC局域網
8)變頻器
● 可編程實驗項目：
1、執行單元
交流接觸器、熱繼電器、能耗控制器、行程開關、輸出動作顯示、三相異步電機，組成常用、常規的（如六種機床電路）和特殊程序要求的各種電路（如機械手控制或過程控制）。
2、實訓單元
1）、與、或、非邏輯功能實訓
2）、定時器、計數器功能實訓
3）、全自動洗衣機演示及實訓
4）、電鍍生產線控制演示及實訓
5）、步進電機演示及實訓
6）、交通燈自控與手控演示及實訓
7）、電機控制演示及實訓
8）、鐵塔之光演示實訓
9）、自動送料裝車系統實訓
10）、自控軋鋼機實訓
11）、水塔水位自動控制實訓
12）、自控成型機實訓
13）、多種液體自動控制實訓
14）、郵件分揀機實訓
15）、四層電梯控制演示實訓
16）、用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤教學實驗
17）、針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗
18）、教師端電腦（主站）跟32臺PLC主機（從站）進行直接通信實驗
● 變頻調速實訓項目：
1、變頻器的基本操作實驗
2、變頻器的組合和程序運轉實訓
3、變頻器頻率跳變操作和多段速運轉實訓
4、面板功能參數設置與操作實訓
5、外部模擬量控制變頻器開環調速實訓
6、開環系統實訓
7、閉環系統實訓
8、并用操作運轉實訓
9、通訊操作運轉實訓
10、瞬間停電起動實訓
11、PID控制系統實訓
12、變頻器組態實驗
|
