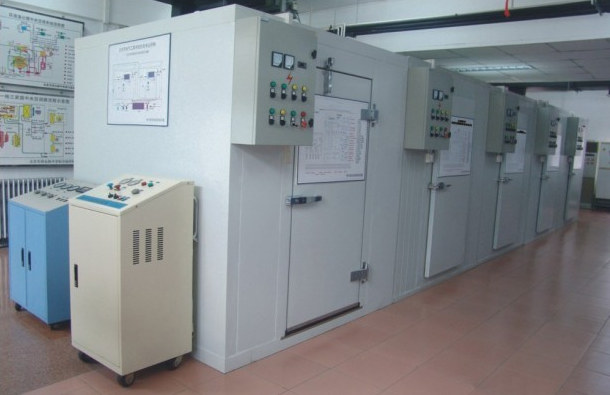

JGZ-DD型一機二庫技能實訓設備
組裝說明：
一機二庫技能實訓設備主要以一臺機組，兩只庫房（冷凍與冷藏）來組成的真正實物為實訓對象。配備真正的機組，真正的庫房、真實的電氣及控制過程。使學生能夠掌握一機雙庫控制電路的工作原理及邏輯控制以及機組庫房在實際應用當中故障的產生及排除。并能熟練掌握它的工作原理及維修技術。

二、功能特點：
能分別對兩個庫房內的溫度分別進行控制和調節，對制冷系統的壓力可進行實時監控和保護（可附加報警功能），故障設置功能可在控制電路上設置二十五個故障點，故障檢測功能：可在故障檢測電路上進行檢測和故障點查找，也可在控制電器上進行實際的檢測�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
三、技術參數：
工作電源： 交流AC380V 50HZ 三相五線
安裝尺寸：4000×2000×2000（mm）
負載能力：4.0TYW
最大負載電流：7A
安全保護措施：配置漏電保護，過流保護、過載保護、接地保護
配置清單
制冷機組1套、平衡閥、冷風機、床體、陳板 、裝飾條、防潮布、平衡窗、調節閥、配電箱、繼電器、溫度控制器、按鈕、電壓表、電流表、指示燈、保安層、銅管、手閥、交壓表、低壓表、電源箱
一機二庫技能實訓設備
