JGRPG —18噴管實驗臺
一、功能：
本臺可鞏固和驗證氣流在噴管中流動的基本理論，了解氣流在噴管流動中的壓力、流量的變化規律及測試方法，加深對臨界狀態基本概念的理解。經實際測得的流量、壓力數值，整理出漸縮、縮放噴管的壓力和流量曲線。
二、配置：
吸氣管、孔板流量計、U型壓差計、漸縮噴管、縮放噴管、測壓探針、移動測壓裝置、真空罐、標準真空壓力表、標準負壓真空壓力表、調節閥門、 真空泵（2X30型） 、支架。
三、技術參數：
測量壓力：-0.1～0 mpa 流速：≥10m/s
抽氣壓力：54升/秒 極限壓力：1.33pa
轉速：450轉/分
電源：三相四線/380V 功率：3KW
外形尺寸：實驗臺：1500×4500×1400（㎜）；真空泵：780×500×560（㎜）
重量：實驗臺：80㎏；真空泵：236㎏
工作環境：常溫;

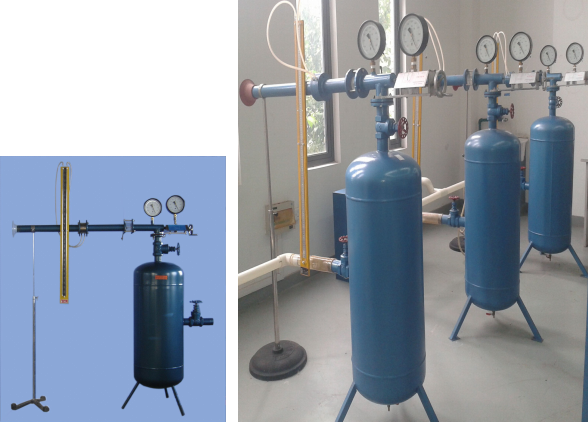

噴管實驗臺
產品型號：JGL-576
外形尺寸：2500×500×1000mm
工作電壓：220V 功率：5.5KW
主要用途：用于《工程熱力學》教學中“噴管臨界狀態的觀察”實驗，演示噴管壓力流量的變化規律，并可看到臨界壓力和最大流量的現象。
主要配置：漸縮噴管、縮放噴管、穩壓罐、真空壓力表、孔板流量計 、差壓計、位移裝置等。（不包括真空泵）
|
