JG-TYN05 逆變器系統原理及應用實驗箱
該逆變器系統原理及應用實驗箱由AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗?zāi)K，等組成。

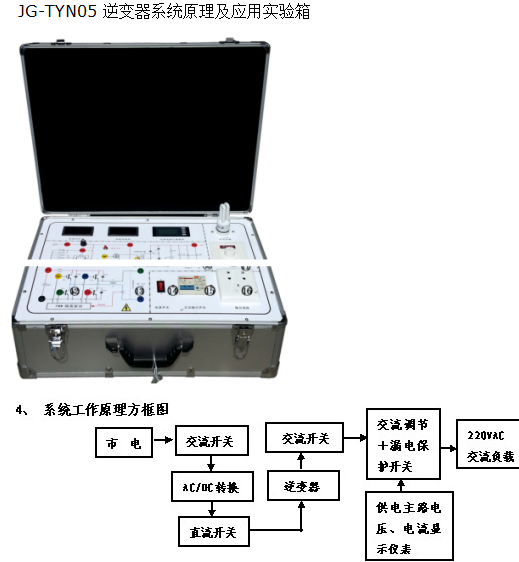

產品參考圖片：
主要功能：JG-TYN05 逆變器系統原理及應用實驗箱
1、該逆變器系統原理及應用實驗箱由AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗?zāi)K，等組成。
2、教學及研究實訓項目
2、4、離網逆變電源實驗
實驗1、逆變器逆變原理實驗（通過逆變器各測試點的測試）
實驗2、逆變電源直流輸入欠過電壓保護實驗。
實驗3、逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗4、逆變器與市電互補自動切換實驗
實驗5、逆變器輸出過載保護實驗
實驗6、逆變器輸出欠、過壓實驗
3、運行技術條件
3、1、離網電源控制單元：系統根據實際的工作需要，通過開關單元的開和關，可實現對各類交流負載實現供電。
◆ 直流輸入電壓：12VDC
◆ 交流輸出電壓：220VAC ◆ 交流輸出功率：200W ◆ 頻率范圍：50Hz
◆ 效率：84.5%
◆ 輸出波形：正弦波
◆ 工作環境：溫度-20 ℃ ～50 ℃◆ 相對濕度﹤90﹪（25 ℃ ）
◆ 保護功能： 極性反接、過放、過壓、短路、漏電、過熱、過載、接地故障。
3、2、AC/DC變換電源控制單元：系統根據實際的工作需要，通過開關電源單元的開和關，可實現對逆變電源實施直流輸入供電。
◆ 交流輸入電壓：220VAC
◆ 直流輸出電壓：12VDC ◆ 直流輸出功率：300W ◆ 工作環境：溫度-20 ℃ ～50 ℃◆ 相對濕度﹤90﹪（25 ℃ ）
◆ 保護功能： 短路、漏電、過熱、過載、接地故障。
3、3、開關控制單元：所有系統內外單元的引線經隔離開關接至各自的端子上，在工作過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。
3、4、顯示單元：交流電壓、交流電流、交流功率、設備工作溫度。
5、 售后服務
◆ 使用手冊（含實驗指導）
◆ 產品培訓
6、離網逆變電源實驗箱
7、 系統配置（配置單）
編號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備 注 |
1 |
實驗箱 |
570*420*200mm |
1 |
只 |
|
2 |
離風逆變器 |
DC-AC 300 |
1 |
臺 |
系統自帶 |
3 |
蓄電池 |
7Ah/12V |
1 |
個 |
系統自帶 |
4 |
實驗跳線 |
50CM |
1 |
套 |
實驗附件 |
5 |
開關電源 |
12V/50W |
1 |
只 |
系統自帶 |
6 |
負載 |
交流 |
1 |
套 |
球泡燈 |
7 |
使用手冊 |
|
1 |
本 |
|
8 |
鑰匙 |
|
2 |
把 |
|
8、系統使用說明
1、系統面板序列號
2、系統序列號排列說明
逆變器原理及應用實驗箱 |
編號 |
名 稱 |
功 能 描 述 |
編號 |
名 稱 |
功 能 描 述 |
1 |
直流電壓表 |
顯示當前蓄電池電壓 |
9 |
負載功率調節 |
根據負載情況，調節負載功率 |
2 |
直流電流表 |
顯示蓄電池輸出電流 |
10 |
逆變狀態指示 |
FULL 逆變器故障或保護，ST 運行 |
3 |
交流計量表 |
顯示交流 V、I、KW、KWh，時間 |
11 |
USB輸出 |
輸出直流5伏電壓，可為移動設備充電 |
4 |
交流負載 |
系統自帶40W阻性負載 |
12 |
全橋驅動 |
用示波器測試全橋驅動工作波形 |
5 |
15A 保險絲 |
系統運行安全保護 |
13 |
交流輸出 |
經逆變后輸出的正弦波AC220V |
6 |
逆變開關 |
按下開關后逆變系統工作 |
14 |
電源開關 |
打開后，實驗箱電源接通 |
7 |
推挽升壓驅動橋 |
用示波器測試前級工作波形 |
15 |
輸出開關 |
輸出有漏電、短路保護開關 |
8 |
直流高壓測試 |
經升壓后此點電壓為DC 400V |
16 |
輸出插座 |
為外部家電產品提供300W以內電能 |
3、系統使用說明
◆ 通電前，確認實驗箱各電源開關為“關”位置；
a 打開實驗箱交流開關，直流電壓表顯示實驗箱直流供電壓（11-14V），直流電流表顯示000，電能計量模塊顯示交流電壓，按Up或Down可上下翻閱交流電壓、電流、功率、KWh、時間等顯示項目。
b 接入實驗箱自帶交流負載，系統標配為40W白熾燈，阻性負載，用戶可根據實驗需要換成200W以內阻性、感性負載。
c 選擇實驗項目后：打開逆變開關，略等2秒鐘左右，逆變系統輸出220V交流電，此時負載供電由交流電轉為逆變器供電，完成市電到逆變供電切換。
關機順序：按照先直流，后交流的順序，關閉實驗箱逆變開關后，再關閉交流開關即可
4、系統故障處理
◆ 緊急關機順序： 交流開關
◆ 故障處理
故障現象 |
檢查內容 |
處理方法 |
實驗箱儀表無顯示 |
檢查電源線是否與實驗箱連接，插頭有松動 |
重新連接外部電源線，將插頭插緊再試 |
離網電源無法開機 |
檢查保險絲，或負載有無過載 |
更換保險或排除過載故障后再試 |
離網電源開機
無輸出 |
蓄電池電壓是否過低或輸出有漏電 |
對蓄電池進行電能補充或檢查負載故障，排除后再試 |
5、注意事項
◆ 實驗箱在工作6～12個月時,應定期檢查所有接線端是否松動,接頭是否氧化并擦拭機箱外塵土。
◆ 安裝時一定要安裝在通風較好的地方，每隔三個月要通電至少30分鐘對蓄電池進行電能補充。
◆ 非專業人員,嚴禁打開柜體進行檢查和維護。
|
