JG-TYN12 便攜式太陽能光伏發電站測試與評估系統

為了滿足在野外對太陽能電池組件/陣列進行測試的要求，我們?cè)O(shè)計制造了利用自然光源進行測試的便攜式太陽能電池測試儀，其具有比室內模擬測試準確，穩定，可靠的真實效果，實現對所有太陽能產品I—V特性現場的測試，可為太陽能電站設計，維修，驗收提供數據保障，因此是質檢部門、生產廠家、科研單位必備檢測工具。

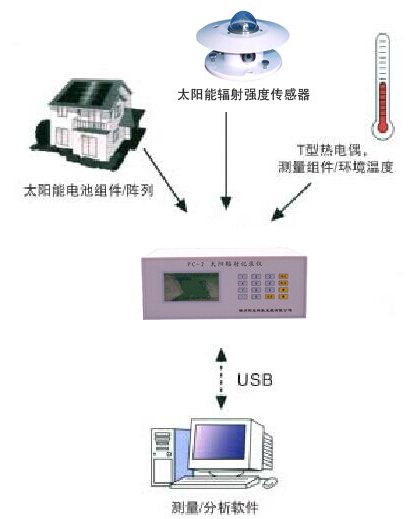

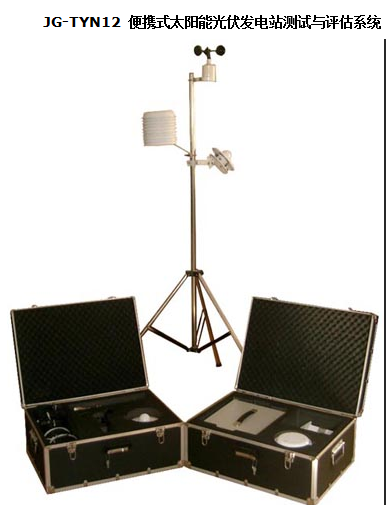

產品參考圖片：

主要功能：JG-TYN12 便攜式太陽能光伏發電站測試與評估系統

一、產品技術特點:

為了滿足在野外對太陽能電池組件/陣列進行測試的要求，我們?cè)O(shè)計制造了利用自然光源進行測試的便攜式太陽能電池測試儀，其具有比室內模擬測試準確，穩定，可靠的真實效果，實現對所有太陽能產品I—V特性現場的測試，可為太陽能電站設計，維修，驗收提供數據保障，因此是質檢部門、生產廠家、科研單位必備檢測工具。
一．便攜式太陽能光伏發電站測試與評估系統技術特點：

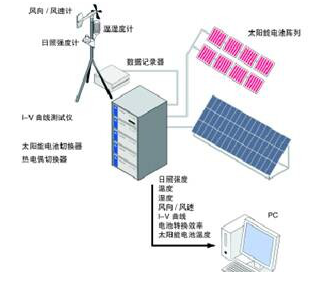

準確測試光伏方陣和組件在野外條件下的太陽輻射強度，環境溫度，風速，電池組件的溫度，開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流和填充因子測算光伏方陣和組件在標準測試條件下(STC)下的開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流、填充因子和轉換效率
采用ARM技術進行設計，獨創低功耗電子負載，只需蓄電池供電，可脫離220V電網和筆記本電腦使用，適合野外測試。
測試數據：Isc、Voc、Ipm、Vpm、Pm、FF、Eff

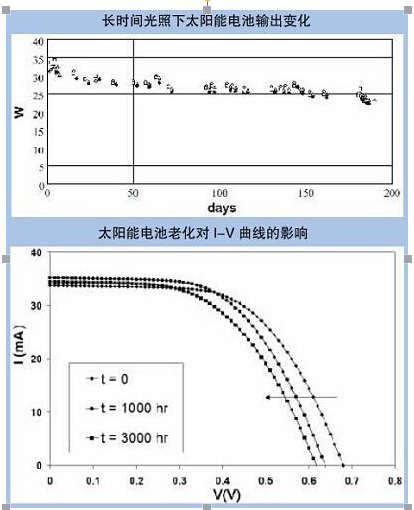

顯示曲線：I-V曲線、P曲線
具有溫度修正、補償功能，范圍：-20--+80，精度0.1
具有光強修正、補償功能，光強≥80mw/cm2
具有數據、曲線存儲、打印及測試數據分析功能
Windows操作系統
技術指標：
(1).太陽能輻照度:
通道數:1路；
范 圍:0～2000W；
精 度:小于5% ；
顯示分辨率:1W；
(2).風速：
通道數:1路；
范 圍:0～60米/秒；
精 度:±0.3米/秒；
顯示分辨率:0.1米/秒；
(3).溫度:(太陽能電池溫度1路，環境溫度1路)
通道數:2路
范 圍:-50～80 ℃ ；
精 度:±0.2 ℃ ；
顯示分辨率:0.1 ℃ ；
結構：全密封結構，防潮，防水，粘貼電池表面；
(4).電壓/電流接口（連接被測組件）：
組件/陣列功率：10W—300W
測量功率的不重復度 ±0.5% （光強不變和溫度不變的情況下）
電壓：(25-350)V；
電流：(2-30)A；
精度：小于0.5%；
顯示分辨率：0.001V；
(5).數據存儲容量：6000條，存儲內容為設定時間內的數據平均值。
(6).供電系統：交流220V 或 直流12V；
(7).通訊接口：標準RS232/USB接口，與管理微機有線連接，實時傳送采集數據；
(8)、便攜式太陽能電池測試儀管理微機及軟件:

太陽能發電測試系統管理軟件可在WINDOWS200以上環境即可運行，實時顯示各路數據，每隔1秒更新一次，數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，數據存儲格式,EXCEL標準格式，形成I—V曲線圖，可供其它軟件調用分析。
(9)、太陽能發電測試系統數據采集器一臺：
該采集器采用高性能微處理器為主控CPU，大容量數據存儲器。測試時由機內的電子負載實現了被測組件從開路到短路的變化過程，其電子負載電路采用電壓控制、電容保持的暫穩態工作方式。電子負載的輸出跟隨一個控制電壓，由預先存儲在 EPROM中的設定的數據通過 D/A轉換電路輸出控制電壓。電壓步長的確定是通過測試出組件的開路電壓完成的。采用確定電壓步長的方法可以實現對不同型號組件的自動識別，使測試點在 I-V特性曲線上形成一個合理的分布。測試儀可以實時給出被測組件的開路電壓、短路電流、最佳工作點、填充因子以及光強的測試數據。測試儀自動存儲測試結果，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持8小時以上,既可與微機同時監測,又可以斷開微機獨立監測。
9．1顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)；
9．2記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測；
9．3儀器尺寸：340*150*300（mm）； 重量：6.5Kg,金屬外殼；
三、便攜式太陽能電池測試儀基本配置：
