JG-TV22 液晶音視頻維修技能實訓考核裝置
主要功能： JG-TV22 液晶音視頻維修技能實訓考核裝置
二、技術性能
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：150cm×70cm×135cm
6．具有實驗室管理系統，帶密碼開機和定時關機功能
三、系統組成

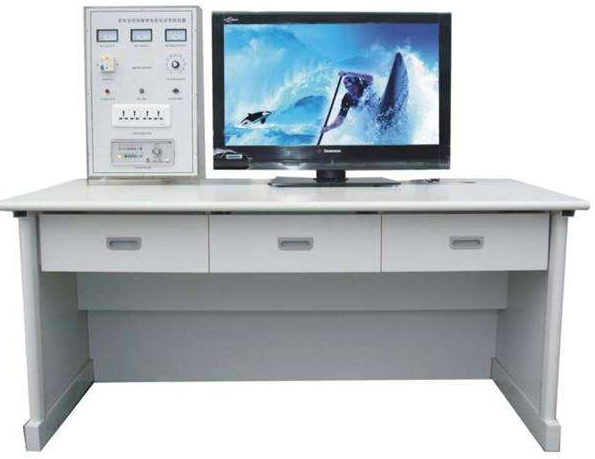

1.本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2.交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出 220V 50HZ
隔離變壓器輸出 220V 50HZ 14.5V 50HZ
3.直流電源：±16V/+12V
4.彩色信號發生器
（1）輸出信號頻率范圍：第12頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
5.智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
（二）液晶顯示器： 32寸 對比度： 600：1，亮度：500cd/m2, 反應時間：＜16ms
（三）實訓組件
本裝置由液晶彩電模塊、智能實訓考核系統組成。
1.液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）
2.智能實訓考核系統
(1)計算機可以監控1-126臺家用電器智能考核臺
(2)已設置20多個故障點。
(3)具有發卷功能
(4)具有收卷功能
(5)具有單臺和全部實驗臺清零功能
(6)具有自動檢測各家用電器考核臺的通訊聯機情況
(7)可以生成學生個人成績單
(8)可以對學生考核情況進行統計、分析
(9)設有進入系統密碼，進入系統后能夠修改密碼
(10)具有打印功能
(11)具有答題次數限制功能
(12)學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
（四）實訓桌： 整體結構采用鋼木落地臺式，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實訓項目
1.功放輸出芯片局部損壞或揚聲器損壞
2.主板+12V電源丟失
3.紅外接收頭損壞
4. 紅外接收頭電源丟失
5.功放輸出芯片局部損壞或揚聲器損壞
6.高頻頭損壞
7.按鍵開關損壞
8.顯示器背光電源電路故障。
9. CPU 正5V電源丟失
10.顯示器背光電源控制信號丟失
|
