JGMM-2 電磁調速異步電動機自動調速實訓考核裝置

一、概 述
電磁調速異步電動機自動調速實訓考核裝置采用一種典型的滑差電動機可控硅調速電路，用于 JZT 系列的滑差電動機單機無極恒速控制。該裝置符合國家新《職業標準》和中華人民共和國勞動與社會保障部新頒發的 “ 實訓設備行業標準 ” ，適合于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定單位的教學培訓和維修電工的中、高級實操考核和技能鑒定使用。
二、特 點
該裝置留有擴展接口，用戶可自備電磁調速電動機（滑差電動機）構成調速控制系統。
該裝置設有漏電保護，確保學生使用安全。敞開式面板上安裝有電子元器件并有完整的電路圖、測試點和調整點。
該裝置設有專門的故障設置箱，可根據教學、考核的要求隨機設置故障點，每個故障點都經過精心設計，可完成學生對認知、安裝、調試、維修等多種技能的實訓考核。
學生的排故操作可用導線直接在面板上進行，操作方便，直觀性強。
三、技術性能
輸入電源：三相四線～ 380V±10% 50HZ
交流電源：單相 AC220V 50HZ
直流勵磁電壓： DC 0 ～ 90V
最大勵磁電流： DC 2A
工作環境：環境溫度范圍為 -10 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
裝置容量：＜ 1.5kVA

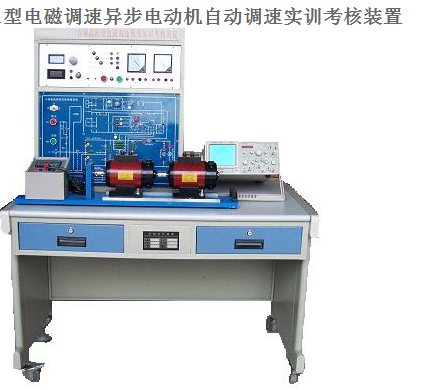

產品JGMM-2 電磁調速異步電動機自動調速實訓考核裝置 參考圖片：

主要功能： JGMM-2 電磁調速異步電動機自動調速實訓考核裝置

四、裝置的基本配置
( 一 ) 電源控制屏
交流電源：三相～ 380V 電源（具有輸出過載保護）。
直流電源：： 0 ～ 24V/2.0A 直流穩壓電源，為制動器提供加載電源，帶數字顯示。
測量式儀表
交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度 1.0 級
直流電壓表一只：帶鏡面精密指針式直流電壓表（ ±300V ，精度 1.0 級）
直流電流表一只：帶鏡面精密指針式直流電流表（ ±2A ，精度 1.0 級）
故障設置箱：可設置 10 個故障點，留有故障擴展接口，教師可自行擴展故障。
人身安全保護體系
（ 1 ）電壓型漏電保護器：對實訓過程中的接線出現的漏電進行保護，發出聲光告警信號并切斷電源，確保人身安全。
（ 2 ）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實訓連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
控制屏其它設施：控制屏兩側設有單相三極 220V 電源插座及三相四極 380V 電源插座。
電磁調速異步電動機 1 臺
電機導軌、光碼盤測速系統（光電編碼器及智能數顯轉速表）
包括光電編碼器及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，電機運行噪音小，實驗參數典型，能較好滿足實驗要求。
制動器（ DC24V ） 1 臺
（二）實驗桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具、存放部件及資料等。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
五、實訓項目
滑差電機的工作原理
同步電壓為鋸齒波的觸發電路的調試
同步電壓為鋸齒波的觸發電路的測量
滑差電動機可控硅調速電路的調試
滑差電動機可控硅調速電路的測量
滑差電動機可控硅調速控制系統故障的檢修
