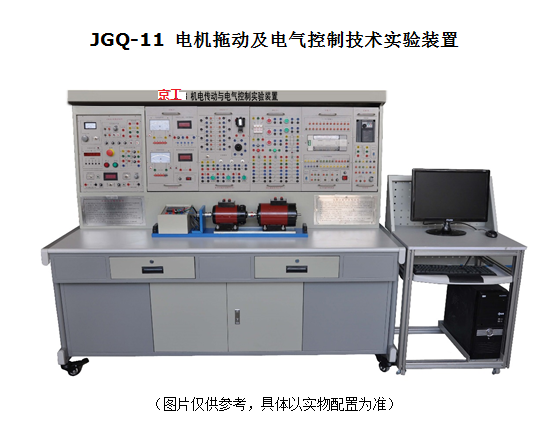

JGQ-11 電機拖動及電氣控制技術實驗裝置
一、 概述
電機拖動及電氣控制技術實驗裝置 是根據職業教育改革和發展的需要而研制的。該實驗裝置包括電力拖動系統的動力學，交流和直流電動機的電力拖動、常用低壓電器及基本控制電路、橋式起重機的電氣控制及繼電器控制系統的設計等內容 , 同時增加了基于 PLC 及變頻器的電機基本控制線路，以及常用機床的控制。該實驗裝置適用于自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控制》、《 PLC 原理及應用技術》、《變頻調速技術》等課程的技能訓練。
裝置特點
1. 采用掛件結構，搭配靈活、可任意更改實驗組件增加實驗內容，便于二次開發及功能擴展。
2. 實驗裝置由電源控制屏、實驗桌、實驗組件、電機、電機導軌及實驗導線等組成。
3. 對于基于 PLC 及變頻器的電氣控制實驗項目，能夠結合 MCGS 組態軟件與計算機進行通信監控實驗裝置的運行狀態，更加貼近工業現場。
4. 實驗裝置包含了部分電機學試驗及所有電機拖動及控制的實驗項目，使學生能夠了解基本的理論知識及熟練掌握操作技能。
二、 技術性能
1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 裝置容量： ≤1.5kVA
4. 重 量： 380kg
5. 外形尺寸： 1800cm×80cm×160cm
三、 基本配置及功能
（一） GDQ01 電源控制屏 ( 鐵質雙層亞光密紋噴塑結構，鋁質面板 )
1. 交流電源部分
提供三相 0 ～ 450V 可調交流電源，同時可得到單相 0 ～ 250V 可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格： 1.5kVA 、 0 ～ 450V ）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩，并具有過流聲光告警。控制屏的供電由啟、停按鈕進行控制，具有漏電聲光告警、過壓保護、過流保護等功能，同時配有一只急停按鈕，便于切斷電源，還配有一只指針式交流電壓表，通過切換和轉換開關，可方便地指示三相電網輸入和三相調壓輸出的每一相的線電壓。
2. 高壓直流電源兩路
提供 220V(0.5A) 勵磁電源（具有短路保護）及 0 ～ 250V(3A) 連續可調電樞電源 ( 具有過壓、過流聲光告警及短路保護功能 ) 各一路，并設有一只直流數顯電壓表用以監測可調直流電樞電源輸出。
3. 定時器兼報警記錄儀 ( 服務管理器 )
采用藍屏液晶顯示器，中文菜單顯示，直觀、清晰；通過鍵控單元完成時間設定、定時報警設定、解除設置等操作、具有切斷電源及記錄各種告警次數等功能。
4. 信號源部分
提供 0 ～ 10V 的恒壓源一路， 4 ～ 20mA 的恒流源一路，可方便地完成變頻器調速實驗， 6.3V 交流電源一路，作為機床信號指示燈的電源。
5. 制動電阻
提供制動電阻 10Ω/25W 一只， 180Ω/25W 三只。
6. 控制屏其它設施
控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛置實驗組件。凹槽底部設有多個單相三芯 220V 電源插座、控制屏兩側設有單相三極 220V 電源插座、三相四極 380V 電源插座及通訊接口，為實驗組件的供電和通訊、控制屏之間的供電提供了方便。
（二） GDQ02 實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體封閉式結構，電腦桌聯體設計，造型美觀大方；設有一個抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底部裝有四個萬向輪，便于移動。
（三）實驗掛箱
1.GDQ39-1 繼電接觸控制組件（一）
熔斷器 1 只（ RT18-32/3P/3A ）、普通保險絲座 1 只（ 2A ）、 6.3V 信號燈 2 只、熱繼電器 1 只、熱繼電器座 1 只、按鈕 5 只、交流接觸器 3 只、輔助觸頭 3 只。
2.GDQ39-2 繼電接觸控制組件（二）
交流接觸器 2 只、輔助觸頭 2 只、熱繼電器 1 只、熱繼電器座 1 只、行程開關 4 只。
3.GDQ39-3 繼電接觸控制組件（三）
交流接觸器 2 只（施耐德）、輔助觸頭 2 只、通電延時時間繼電器 2 只（每只繼電器分別引出二組動合、動斷觸點）、時間繼電器座 2 只。
4.GDQ39-4 繼電接觸控制組件（四）
帶燈按鈕 3 只、十字搖桿開關 1 只、電磁閥 1 只、行程開關 3 只、 DC24V 繼電器 8 只（繼電器分別焊接在 PCB 板上，其線圈和觸點均引線至面板上，通過外部直觀、明確、安全的連線，可以提高學生對 PLC 控制系統的理解能力和動手操作能力）
5.GDQ41 PLC 可編程控制器
配備日本三菱的 FX2N-48MR 型可編程控制器主機一臺，配有模擬量模塊 FX0N-3A 一臺，通訊模塊 FX2N-485BD 一塊。提供實驗所需的 DC24V 直流電源。
6.GDK28 變頻器
配備日本三菱的 FR-D740-0.75K-CHT 變頻器一臺（帶 BOP 操作控制面板）、 1K 電位器一個。
7.DQ22 工業級直流數字電壓、毫安、安培表
直流數顯電壓表（ 1 只）：
1 ） 測量范圍： 0-1000V, 設置 2V/20V/200V/1000V 四檔量程，具有量程自動切換 , 超量程自動報警功能。
2 ） 2.7 寸 TFT 液晶屏顯示四位測量值，具有超量程提示功能。
3 ） 測量精度： ±0.5%+2 。
4 ） 抽樣率： 5 次 / 秒
5 ） 工作溫度范圍： -20 ℃ ～ +50 ℃ 。
6 ） 上位機具有實時監視及關斷功能。
直流數顯毫安表（ 2 只）：
1 ） 測量范圍： 0-5A, 設置 2mA/20mA/200mA/5A 四檔量程，具有量程自動切換 , 超量程報警功能。
2 ） 2.7 寸 TFT 液晶屏顯示四位測量值，超量程提示。
3 ） 測量精度： ±0.5%+2 。
4 ） 抽樣率： 5 次 / 秒
5 ） 工作溫度范圍： -20 ℃ ～ +50 ℃ 。
6 ） 上位機具有實時監視及關斷功能。
8.GDQ25 交流參數表
* 單相智能功率、功率因數表 (1 只 )
1 ）功率測量精度 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A 。
2)2.7 寸 TFT 液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3) 負載類型： L 、 R 、 C 。
4) 測量精度： ±0.5%+2 。
5) 抽樣率： 5 次 / 秒
6) 工作溫度范圍： -20 ℃ ～ +50 ℃ 。
7) 上位機具有實時監視及關斷功能。
* 真有效值交流數字電流表（ 1 只）：
1 ） 測量范圍： 0-5A, 設置 2mA/20mA/200mA/5A 四檔量程，具有量程自動切換 , 超量程自動報警功能。
2 ） 2.7 寸 TFT 液晶屏顯示四位測量值，具有超量程提示功能。
3 ） 測量精度： ±0.5%+4 。
4 ） 抽樣率： 5 次 / 秒
5 ） 工作溫度范圍： -20 ℃ ～ +50 ℃ 。
6 ） 上位機具有實時監視及關斷功能。
* 交流電流表（ 1 只）：精密指針式，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相
應的刻度線），測量范圍 0 ～ 5A ，分 0.3A 、 1A 、 3A 、 5A 四檔，精度 1.0 級，直鍵開關切換，設有超量程告警、指示及切斷總電源功能。
* 交流電壓表（ 1 只）：精密指針式，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相
應的刻度線），測量范圍 0 ～ 500V ，分 10V 、 30V 、 100V 、 300V 、 500V 五檔，輸入阻抗 1MΩ ，精度 1.0 級，直鍵開關切換，每檔均有超量程告警、指示及切斷總電源功能。
9.DQ26 三相可調電阻器
三組 90Ω×2/1.3A 瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。
10.DQ27 三相可調電阻器
三組 900Ω×2/0.41A 瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。
11.DQ29 電阻器組件
一組 90Ω×2/1.3A 瓷盤電阻、一組 900Ω×2/0.41A 瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。
12.GDQ12 線繞式異步電動機轉子專用箱
一組線繞式異步電動機轉子專用電阻（測量范圍 0 ～ 35Ω ，分 0Ω 、 2Ω 、 5Ω 、 15Ω 、 35Ω 五檔，用于線繞式異步電動機起動與調速等實驗）。
（四） DQ03-1 不銹鋼電機導軌、增量式光電編碼盤測速系統及智能數顯轉速表
不銹鋼導軌平整度好，無應力變形，加工精細，同心度與互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過 ±5 絲。電機運行時噪聲小，參數典型，能較好滿足實驗的要求。
（五）電機
DQ09 直流并勵電動機（ DC220V 、 185W 、 1500RPM ） 一臺
DQ19 校正直流測功機（ DC220V 、 355W 、 1500RPM ） 一臺
DQ10 三相鼠籠異步電動機（ AC220V/ △ 、 100W 、 1420RPM ） 一臺
DQ11 三相線繞式異步電動機（ AC220V/Y 、 120W 、 1380RPM ） 一臺
DQ20 三相鼠籠異步電動機（ AC380V/ △ ） 一臺
DQ20-1 三相鼠籠式異步電動機（ AC380V/Y ，帶速度繼電器一只） 一臺
DQ18 三相雙速異步電動機（ AC380V △ /YY ） 一臺
DQ05 三相組式變壓器 1 臺（三只相同的單相變壓器組成，原邊 220V/0.35A ，副邊 55V/1.4A ）
（六） SY07 實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手*插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手**插連接線；數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線只能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。
（七） 3D 建模模擬實驗系統 1 套
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、 PLC 控制等 100 多個實驗內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練。
四、 裝置的安全保護體系
? 控制屏電源由接觸器通過啟、停按鈕進行控制，同時具有漏電聲光告警、過壓保護、過流保護、
短路軟截止保護等功能，通過急停按鈕可方便地切斷電源。
? 屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保
實驗進程安全。
? 屏上三相調壓器原、副邊各設有一套過流保護裝置。調壓器短路或所帶負載電流超過設定值，系
統即告警并切斷總電源。
? 設有定時器兼報警記錄儀（服務管理器），通過鍵控單元完成時間設定、定時報警設定、解除設
置等操作、具有切斷電源及記錄各種告警次數等功能。
? 強、弱電連接及插座分開，不會混淆，實驗連接線安全、可靠、防觸電。
五、 實驗項目
1. 電機及變壓器基礎實驗
（ 1 ） 直流他勵電動機的認識
（ 2 ） 直流他勵電動機的空載試驗
（ 3 ） 直流他勵電動機的工作特性
（ 4 ） 三相鼠籠式異步電動機認識
（ 5 ） 三相鼠籠式異步電動機空載試驗
（ 6 ） 三相鼠籠式異步電動機堵轉試驗
（ 7 ） 三相鼠籠式異步電動機工作特性
（ 8 ） 單相變壓器
（ 9 ） 三相變壓器
（ 10 ） 三相變壓器的聯接組和不對稱短路
（ 11 ） 單相變壓器的并聯運行
2. 電機拖動部分
直流他勵電動機拖動實驗
（ 1 ） 直流他勵電動機固有機械特性
（ 2 ） 直流他勵電動機人為機械特性
（ 3 ） 直流他勵電動機能耗制動機械特性
（ 4 ） 直流他勵電動機倒拉反轉制動機械特性
（ 5 ） 直流他勵電動機電源反接制動機械特性
（ 6 ） 直流他勵電動機回饋制動機械特性
三相異步電動機拖動實驗
（ 1 ） 三相異步電動機固有機械特性
（ 2 ） 三相異步電動機人為機械特性
（ 3 ） 三相異步電動機能耗制動機械特性
（ 4 ） 三相異步電動機反接制動機械特性
（ 5 ） 三相異步電動機回饋制動機械特性
3. 電機控制部分
直流他勵電動機控制實驗
（ 1 ） 電樞回路串電阻起動及調速
（ 2 ） 減壓起動及降低電源電壓調速
（ 3 ） 弱磁調速
三相異步電動機控制實驗
（ 1 ） 三相異步電動機點動與自鎖控制線路
（ 2 ） 三相異步電動機的正反轉控制線路
（ 3 ） 順序控制線路
（ 4 ） 三相異步電動機全壓起動控制線路
（ 5 ） 三相異步電動機降壓起動控制線路
（ 6 ） 三相繞線轉子異步電動機起動控制線路
（ 7 ） 三相異步電動機能耗制動控制線路
（ 8 ） 三相異步電動機的調速控制線路
（ 9 ） 三相異步電動機單向起動及反接制動控制線路
（ 10 ） 兩地控制線路
（ 11 ） 工作臺自動往返循環控制線路
（ 12 ） 三相異步電動機雙向起動及反接制動控制線路
（ 13 ） 三相雙速異步電動機的控制線路
4. 基于 PLC 下的電機控制實驗
（ 1 ） 三相異步電動機直接點動與自鎖控制
（ 2 ） 三相異步電動機的正、反轉控制
（ 3 ） 三相異步電動機的星形 - 三角形降壓起動控制
（ 4 ） 三相線繞式異步電動機的起動控制
（ 5 ） 三相異步電動機帶延時正、反轉控制
（ 6 ） 三相異步電動機帶限位自動返回控制
（ 7 ） 三相雙速異步電動機的起動與調速控制
5. 基于變頻器的電機拖動與控制實驗
（ 1 ） 變頻器的認識
（ 2 ） 變頻器的參數設定與操作
（ 3 ） 變頻器的面板控制
（ 4 ） 變頻器的電位器控制
（ 5 ） 變頻器的電壓控制
（ 6 ） 變頻器的電流控制
（ 7 ） 變頻器的多段速控制
（ 8 ） 三相異步電動機的變頻調速
6. PLC 、變頻器的電機拖動與控制實驗
（ 1 ） 基于 PLC 通信方式的多段速選擇變頻調速
（ 2 ） 基于 PLC 通信方式的變頻器開環調速
（ 3 ） 基于 PLC 通信方式的變頻器閉環調速
（ 4 ） 基于 PLC 模擬量方式的變頻器閉環調速
7. 普通機床電氣控制實訓
（ 1 ） 普通車床電氣控制
（ 2 ） 普通磨床電氣控制
（ 3 ） 橋式起重機控制電路
（ 4 ） X62W 銑床電氣控制
|
