JGYUY -765DTP 電力拖動 ·PLC 技能實訓裝置

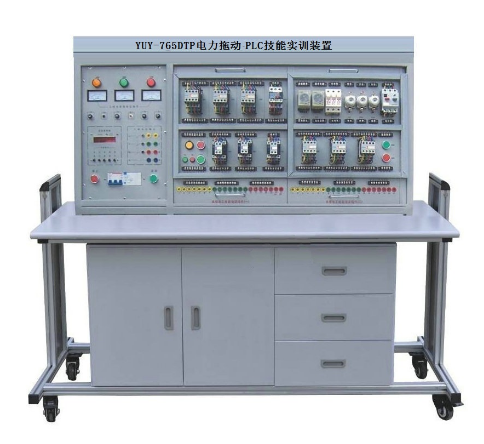

產品參考圖片：

主要功能：JGYUY -765DTP 電力拖動 ·PLC 技能實訓裝置


一、特點：
1 、電力拖動實驗臺電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。
2 、電力拖動實驗臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。
3 、電力拖動實驗臺設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4 、電力拖動實驗臺控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5 、電力拖動 ·PLC 技能實訓裝置所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。
二、技術性能：
1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz
2 、溫度： -5 ℃ ～ +40 ℃ ，相對濕度＜ 85% （ 25 ℃ ）
3 、裝置容量：＜ 1.0KVA
4 、外形尺寸： 1100×700×1400 （ mm ）
三、電力拖動 ·PLC 技能實訓裝置裝置配備
（一）電源控制屏
電力拖動實驗臺控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1 、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2 、電力拖動實驗臺設有 450V 指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。
3 、電力拖動實驗臺三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4 、電力拖動實驗臺設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）電力拖動實驗臺：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。
（三）實訓組件
1 、 DW-71 電力拖動培訓組件（一）
2 、 DW-72 電力拖動培訓組件（二）
3 、 DW-73 電力拖動培訓組件（三）
4 、 PLC 主機及轉換器培訓組件（三菱 FX1N-24mR ）
5 、 SC-09 編程通訊電纜
6 、仿真軟件
7 、工控組態軟件
8 、三相異步電動機 380V Y/ △ 接法，帶離心開關 2 臺
四、實訓項目
（一）電力拖動部分

1 、閘刀開關正轉控制線路
2 、接觸器點動正轉控制線路
3 、具有自鎖的正轉控制線路
4 、具有過找保護的正轉控制線路
5 、倒順開關控制正反轉控制線路
6 、接觸器聯鎖的正反轉控制線路
7 、按鈕聯鎖的正反轉控制線路
8 、按鈕接觸器復合聯鎖控制線路
9 、自動往返行程控制線路
10 、接觸器控制串聯電阻降壓起動線路
11 、時間繼電器控制串聯電阻降壓控制線路
12 、手動 Y/ △ 降壓起動 13 、接觸器控制 Y/ △ 降壓起動
14 、時間繼電器控制 Y/ △ 降壓起動
15 、 QX3-13 型 Y/ △ 自動起動控制線路
16 、半波整流能耗制動控制線路
17 、全波整流能耗制動控制線路
18 、 C620 車床電氣控制線路
19 、手動降壓起動
20 、單相運行反接制動控制線路
21 、電動葫蘆電氣控制線路
22 、 C6163 車床電氣控制線路
23 、控制電路聯鎖控制線路
24 、主電路聯鎖控制線路

（二） PLC 綜合訓練部分

1 、與、或、非邏輯功能測試
2 、定時器、計數器功能測試
3 、跳轉、分支功能測試
4 、移位寄存器實訓
5 、數據處理功能實訓
6 、微分、位操作實訓
7 、藝術彩燈造型的 PLC 控制
8 、 PLC 控制三相異步電動機自鎖正轉控制
9 、 PLC 控制三相異步電動機正反轉控制
10 、 PLC 控制三相異步電動機 Y/ △ 啟動控制
11 、 PLC 控制三相異步電動機降壓啟動控制
12 、 PLC 控制三相異步電動機能耗制動控制
13 、 PLC 控制 C620 車床電氣控制線路
14 、 PLC 控制 C6163 車床電氣控制線路
15 、 PLC 控制電動葫蘆電氣控制線路
