電工、電子、電拖（帶直流電機）技能實訓與考核實驗室成套設備

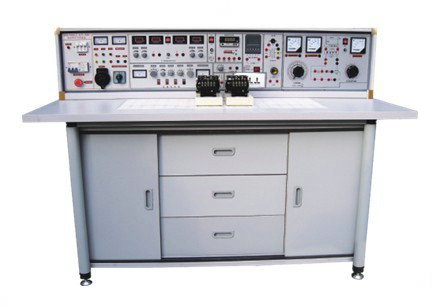

產品參考圖片：
主要功能： JG-755C 電工、電子、電拖（帶直流電機）技能實訓與考核實驗室成套設備
二、實訓臺及操作桌結構：
1 、通用電工電子實驗室實驗臺構成與性能：
1.1 電源及參數：
1.1.1 輸入電源：三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A 組：監視電壓表：通過換相開關指示三相輸出電壓。
B 組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
C 組： 0-220V 電源輸出：一組萬能插座。為各種儀器提供工作電源。
D 組：可調交直流電源：一臺 0.5KVA 單相調壓器，輸出 0 － 240V 交直流電源，電壓輸出有表指示。
E 組：固定直流穩壓電源：輸出電壓 5V ，輸出電流最大 500mA 。
F 組：恒流穩壓電源：雙路 0-30V 穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為 1.5A ，具有預設式限流保護功能，輸出由 0.5 級數字電流表、電壓表指示，電壓穩定度＜ 10-2 ，負載穩定度＜ 10-2 ，紋波電壓＜ 5mv 。
1.2 單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率范圍： 5HZ-550KHZ 分五個頻段
1.3.2 頻率指示：由 HZ 表直接讀出
1.3.3 電壓輸出范圍：正弦波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V
三級衰減： 0db 、 20db 、 40db 具有連續細調功能。
矩形波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V ，幅度連續可調
三角波： 5HZ-550KHZ> １ V
1.4 音頻功率放大器：輸入音頻電壓不低于 10mv ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流數字電流表：精度 0.5 級，采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程， 20mA 、 200mA 、 2000mA 三檔，測量范圍： 0-2000mA 。具有數據存儲與查詢、超量程報警、指示功能。
1.6 變壓器：內置式 220V/12 ＋ 24V ，功率 25W 。
1.7 喇叭： 8Ω,0.5W 內置式。
1.8 蜂鳴器：內置式；
1.9 燈頭座： 250V 、 4A 燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
1.10 直流電動機 Ra 、 Rf 調節旋鈕
1.11 直流電動機 Ia 、 If 指示表
1.12 智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流 I 、電壓 U 、功率 Kw 、電能 Kwh 、工作時間 T 。八位液晶顯示。
2 、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸： 160×70×80cm ，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
三、構成與配備 ( 以二十四座為例 )
1 、電工電子實驗臺操作桌 12 張，一桌二座，操作桌桌面中央設置通用九孔繼電控制實訓插板 ( 尺寸 :45×70cm) 。繼電控制實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特制元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌面 ( 如需要在桌上放置電動機、電子線路焊接等 ) 。
2 、電工電子實驗臺 1 臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制 12 臺的電源。尺寸為 160×70cm 。
3 、電工電子實驗臺，共 12 臺，每張學生實驗操作桌上配置 1 臺。
四、實訓項目：
電工部分：
1 、低壓驗電表的使用。 |
22 、小型變壓器故障檢查與排除。 |
2 、滅火器的操作方法。 |
23 、三相鼠籠式電動機的拆裝與測試。 |
3 、口對口人工呼吸法和胸外心臟壓擠法觀察。 |
24 、三相鼠籠式電動機運行視。 |
4 、常用工具的使用與識別。 |
25 、三相鼠籠式異步電動機的定期檢修。 |
5 、常用導線的連接和絕緣的恢復。 |
26 、三相鼠籠式異步電動機故障分析。 |
6 、電烙鐵的拆裝與焊接技能訓練。 |
27 、定子繞組局部故障的排除。 |
7 、電工識圖訓練。 |
28 、單相電容式電動機繞組的拆換。 |
8 、配電板安裝。 |
29 、單相電容式電動機故障與排除。 |
9 、室內配線。 |
30 、手動正轉控制線路的安裝與檢修訓練。 |
10 、室內照明線路安裝。 |
31 、接觸器點動正轉控制 |
11 、電流表、電壓表的安裝。 |
32 、具有自鎖的正轉控制。 |
12 、萬用表轉換開關的使用和讀數。 |
33 、具有過載保護的正轉控制。 |
13 、交流電壓的測量。 |
34 、接觸器聯鎖的正反轉控制。 |
14 、直流電壓、直流電流的測量。 |
35 、按鈕聯鎖的正反轉控制線路。 |
15 、電阻的測量�！ � |
36 、按鈕、接觸器復合聯鎖的控制線路。 |
16 、兆歐表、鉗形電流表接地電阻測定儀的使用。 |
37 、接觸器控制 Y － △ 降壓控制。 |
17 、常用開關類電器拆裝。 |
38 、 X62 － W 型銑床主軸與進給電機的聯鎖控制。 |
18 、交流接觸器的拆卸與組裝。 |
39 、時間繼電器控制 Y － △ 降壓起動控制。 |
19 、熱繼電器與時間繼電器的拆卸和組裝。 |
40 、 C620 － 1 型車床控制線路的模擬安裝。 |
20 、常用啟動器的結構觀察及檢測。 |
41 、直流電動機的拆裝訓練（教師演示）。 |
21 、小型變壓器的制作�！� |
42 、直流電動機的檢修訓練（老師演示）。 |
電子部分：
1 、常用儀器儀表的使用； |
14 、語音報警喇叭的制作與實訓； |
2 、常用電子元器件的識別與檢測； |
15 、邏輯測試器的制作與測試； |
3 、電烙鐵拆裝與電子錫焊技能訓練； |
16 、正負脈沖信號的制作與測試； |
4 、印刷線路板的制作； |
17 、智力競賽搶答器的制作； |
5 、三端集成穩壓直流電源的制作； |
18 、水位報警器電路的制作； |
6 、串聯型直流穩壓電源的制作； |
19 、迷你閃光彩燈的制作； |
7 、低頻信號電壓放大器的裝配與測試； |
20 、光控音樂門鈴； |
8 、具有負反饋信號放大器電路的制作與測試； |
21 、實用模擬自然風控制器的制作； |
9 、文式橋振蕩器的焊接與調試； |
22 、臺燈調光電路； |
10 、電池電壓監視電路的制作與測試； |
23 、實用 CMOS 觸摸鎖鑰電路； |
11 、電子催眠器電路的制作； |
24 、自動充電器的制作； |
12 、模擬 “ 知了 ” 電子電路的制作實訓； |
25 、半導體收音機的組裝與調試。 |
13 、實用聲控、光控節電照明燈的制作與實訓； |
|
電力拖動部分：
l 、閘刀開關正轉控制線路 |
15 、 QX3-13 型 Y/ △ 自動起動控制線路 |
2 、接觸器點動正轉控制線路 |
16 、半波整流能耗制動控制線路 |
3 、具有自鎖的正轉控制線路 |
17 、全波整流能耗制動控制線路 |
4 、具有過載保護的正轉控制線路 |
18 、 C620 車床電氣控制線路 |
5 、倒順開關控制正反轉控制線路 |
19 、手動降壓起動 |
6 、接觸器聯鎖的正反轉控制線路 |
20 、單相運行反接制動控制線路 |
7 、按鈕聯鎖的正反轉控制線路 |
21 、電動葫蘆電氣控制線路 |
8 、按鈕接觸器復合聯鎖控制線路 |
22 、 C6163 車床電氣控制線路 |
9 、自動往返行程控制線路 |
23 、控制電路聯鎖控制線路 |
10 、接觸器控制串聯電阻降壓起動線路 |
24 、主電路聯鎖控制線路 |
11 、時間繼電器控制串聯電阻降壓控制線路 |
25 、直流電機啟動 |
12 、手動 Y/ △ 降壓起動 |
26 、直流電機的調速 |
13 、接觸器控制 Y/ △ 降壓起動 |
27 、直流電機的反轉 |
14 、時間繼電器控制 Y/ △ 降壓起動 |
28 、直流電機制動實驗 |
|
