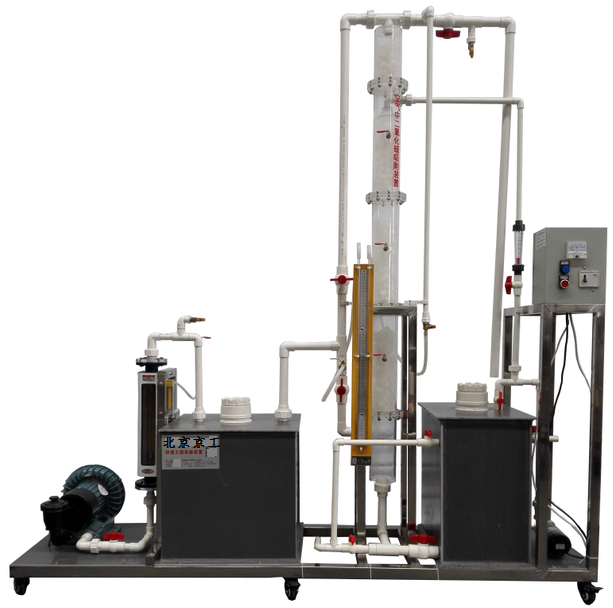

空氣中二氧化硫吸附裝置 JGKY-547
主要功能：空氣中二氧化硫吸附裝置 JGKY-547
設備特點：
• 設備布局合理、美觀，結構清晰，整體感強。
• 填料塔、液體緩沖箱、氣體緩沖箱均為透明有機玻璃制造，可觀察整個氣體處理過程的實驗現象，加 深對設備整體結構的了解，掌握二氧化硫吸附處理流程的各項細節。
實驗目的：
• 通過測定填料吸收塔進出口氣體中 SO 2 的含量，近似計算出吸收塔的平均凈化效率，
• 了解吸收效果。通過測出填料塔進出口氣體的全壓，計算出填料塔的壓降。
• 通過對比清水吸收和堿液吸收 SO 2 ，認識物理吸收和化學吸收的差異。
主要配置：
有機玻璃三段填料塔、液體緩沖箱、氣體緩沖箱、進出口風管、渦輪氣泵、噴淋系統、加液泵、氣體流量計、液體流量計、 SO 2 氣體鋼瓶及減壓器（用戶自備）、 SO 2 氣體流量計、電控箱、管道閥門、不銹鋼支架。
技術參數：
• 環境溫度： 5℃～40℃、電源 220V，功率：≥1.1KW
• 吸附塔設計實驗氣量： 2.5～25 m 3 /h 。
• 流量測量與調節：轉子流量計，液體吸收流量： 16～160L/h，氣體流量：2.5～25 m 3 /h ， SO2氣體流量：6-60ml/h。
• 填料塔：尺寸 Φ100×2000mm，優質有機玻璃。
• 高壓離心風機：功率 1.1KW，轉速2900r/min。
• 水泵：額定流量 10L/min，功率90W，揚程8m。
• 水箱： 400 × 400 × 300mm，優質PV C材質。
• 各項電路指示、操作均在控制屏面板進行。
• 控制屏和框架均為 304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
• 外形尺寸： 1800 × 500 × 500mm， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
|
