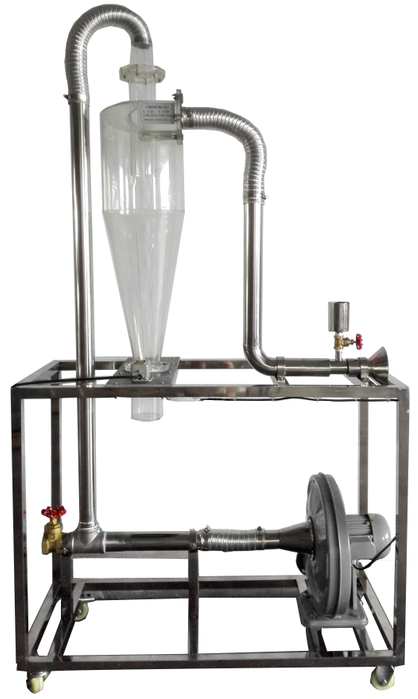

旋風除塵實驗裝置 JGKY-545

主要功能：旋風除塵實驗裝置 JGKY-545

設備特點：

•  設備布局合理、美觀，結構清晰，整體感強。

•  旋風分離器由透明有機玻璃制成，可直接觀察在不同工況條件下粉塵在分離器中的工作狀態。

實驗?zāi)康模?

•  觀察含粉塵的氣流在旋風分離器內的運動狀況。

•  了解旋風分離器的除塵原理，計算除塵效率。

主要配置：

粉塵加入瓶、粉塵接受瓶、風機、旋風分離器、風量調節閥、電路控制系統、不銹鋼框架、控制屏。

技術參數：

•  環境溫度： 5℃～40℃，配電：220V，250W。

•  粉塵加入瓶、粉塵接受瓶等均由 304不銹鋼制成。

•  除塵效率： 70%~80%；氣體含塵濃度：<50g/ m3；處理粉塵粒徑：20～200μm 。

•  風機：風量 480 m 3 /h ，風壓 1300Pa，功率250W，轉速2800r/min。

•  標準旋風分離器：直徑 Φ200mm，分離器內筒出口連接收集裝置，收集密度小的物料，有機玻璃制成。

•  尾氣收集裝置含收集罩和收集管道。

•  控制屏和框架均為 304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

•  外形尺寸： 1200×500×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。
