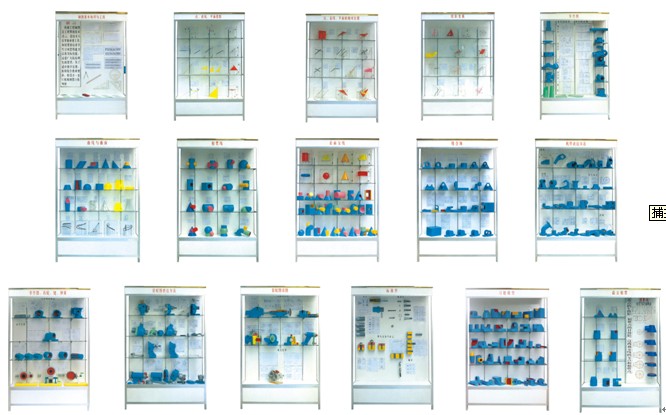

序號和名稱 |
陳列柜內模型內容 |
第一柜：制圖基本知識與工具 |
（ 1 ） 羅馬數字示列（ 2 ） 阿拉伯?dāng)?shù)字示例（ 3 ） 拉丁字母示例（ 4 ） 標題欄、明細欄（ 5 ） 比例（ 6 ） 字體（ GB-T 14691 — 93 ）基本要求（ 7 ） 長仿宋體漢字示例（ 8 ） 圖紙幅面和尺寸（ 9 ） 圖框格式（ 10 ）三角尺（ 11 ）三棱比例尺（ 12 ）圓形量角器
（ 13 ）多功能模板（ 14 ）圓規 |
第二柜：點、直線、平面投影 |
點的三面投影、 一般位置直線的三面投影、線段實長和傾角α、垂面?zhèn)?、水平面 、斜投影與正投影
直線的跡點、平面投影的特性、跡線平面、中心投影法、點在直線上的投影特性、線段的投影特征
四個分角中點的投影 |
第三柜：點、直線、平面的相對位置 |
直角投影定理、相交兩直線的投影、利用投影的積聚性求直線與平面的貫穿點、用輔助面法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線平面跡線作法、正垂面上圓的投影、立體表面上的直線和投影的相對位置分析、交叉兩直線的投影、相交兩直線的投影特征、用輔助線法求直線與平面的貫穿點、求兩個一般位置平面的交線、平行兩直線的投影 |
第四柜：投影變換 |
投影變換的兩種基本方法 ( 換面法 ) 、投影變換的兩種基本方法 ( 旋轉法 ) 、點繞正垂軸旋轉、一般位置直線變換為新投影面垂直線、將一般位置直線旋轉成投影面平行線、一般位置直線變換為新投影面的平行線、一般位置平面變換為新投影面平行面、一般位置平面變換為新投影面垂直面、將正垂面變換成投影面平行面、點的二次換面、投影面平行線變?yōu)橥队懊娲怪本�、求 A 點到 P 平面的距離及 A 點對 P 平面所作垂線的垂足 K 、用二次換面法畫組合體視圖 |
第五柜：曲線與曲面 |
曲面立體的兩面投影示例（斜置的圓柱）、曲面立體的兩面投影示例（斜圓柱）、曲面立體的兩面投影示例、曲面立體的兩面投影示例（左上角有四分之一圓柱槽的四棱柱）、曲面立體的兩面投影示例（斜置的圓錐）、曲面立體的兩面投影示例（斜圓錐）、曲面立體的兩面投影示例（上下倒置的圓臺）、曲面立體的兩面投影示例（有半個圓臺槽的半圓柱）、 曲面立體的兩面投影示例（有半球槽的圓柱體）、曲面立體的兩面投影示例（組合回轉體示例一）
曲面立體的兩面投影示例（組合回轉體示例二）、連桿頭部的截交線、鉛垂面堆切圓球的截交線投影
曲線形成、空間曲線、回轉曲面的形成及投影、錐面、柱狀面、錐狀面、圓柱螺旋線、圓錐螺旋線
單葉雙曲回轉面、圓環面的形成、頂針的截交線 |
第六柜：截交相貫 |
半圓球切槽的投影、缺口三棱錐、圓柱開槽的投影
開槽空心圓柱的投影、求截交線 2 件、鏜刀桿頭部的投影、接頭投影、千斤頂蓋投影、相慣線的剖面 5 件 |
第七柜：相貫線 |
正交兩圓柱相貫線、正交兩圓柱相貫線、用球面法求圓柱與圓錐的相貫線、兩正交圓柱的相貫線
圓柱上鉆孔及兩圓柱孔的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、兩偏交圓柱的相貫線、圓錐臺和半圓球的相貫線、圓柱和圓錐正交的相貫線、斜交兩圓柱的相貫線、圓柱與圓錐正交、作軸線不相交、直徑不相等的兩圓柱的相貫線、圓柱與半圓球相交相貫線的特殊情況 2 件、圓柱、圓臺和圓球的相貫線 |
第八柜：表面交線 |
圓柱的投影與表面上取點、圓錐的投影與表面上取點、六棱柱的投影與表面上求點、形體中面的分析
、圓球投影和表面上取點、圓環投影與表面上的取點、專用墊圈的投影、五棱錐的投影與表面上的求點、表面交線模型 22 件 |
第九柜：組合體 |
8-2 ：組合體的組合方式（ 2 件）、
8-3 ：外表面共面與不共面（ 2 件）、
8-4 ：內表面共面與不共面（ 2 件）
8-5 ：外表面相切、 8-6 ：內表面相切、
8-8 ：平面與曲面表面相交、 8-9 ：兩曲面相交、
8-11 ：軸承座及其形體分析、 8-13 ：墊塊、
8-15 ：幾個視圖聯系起來看（ 4 件）
8-17 ：支架、 8-21 ：壓板、
8-30 ：構形設計力求新穎（ 3 件）、
8-33 ：疊加構成的組合體、 8-35 ：圓柱挖切構成的組合體、
8-36 ：綜合構成的組合體 |
第十柜：機件
表達方法 |
9-1 ：基本投影面、 9-5 ：局部視圖、
9-6 ：對稱物體局部視圖、 9-7 ：斜視圖、 9-9 ：剖視圖、
9-11 ：全剖視圖、 9-12 ：半剖視圖（一）、
9-13 ：半剖視圖（二）
9-14 ：局部剖視圖、 9-16 ：?jiǎn)我恍逼是忻?
9-17 ：階梯剖的全剖視圖、 9-18 ：階梯剖的半剖視圖
9-19 ：階梯剖的局部剖視圖、 9-22 ：兩個相交的剖切面、
9-23 ：旋轉剖視產生不完整要素的情況、 9-24 ：復合剖、
9-25 ：用斷面表達軸和鍵槽等結構、
9-28 ：剖切斷面分離時斷面圖、
9-29 ：兩相交剖切平面剖出的移出斷面圖、
9-34 ：相同結構的畫法
9-35 ：多孔結構的畫法、 9-36 ：肋、孔的簡化畫法（ 2 件）、
9-37 ：法蘭盤上均布孔的簡化畫法、
9-40 ：橢圓的簡化畫法 |
第十一柜：零件圖 |
11-1 ：柱塞套、 11-3 ：泵軸、 11-4 ；端蓋、 11-5 ：托架、 11-7 ：箱體、
11-54 ；蝸輪減速箱體、閥體
法蘭盤、圓錐管、缸體、手輪、軸架、支架
車床尾座空心套、盤 |
第十二柜：零件圖、齒輪、鍵、彈簧 |
10-29 ：直齒圓柱齒輪傳動、 10-29 ：圓錐齒輪傳動
10-29 ：蝸桿蝸輪傳動、 10-28 ：漸開線花鍵聯接畫法
表 10-6 ：普通平鍵、表 10-6 ：半圓鍵
表 10-7 ：圓柱銷、表 10-7 ：圓錐銷
表 10-7 ：開口銷、表 10-11 ：壓縮彈簧
表 10-11 ：拉伸彈簧、表 10-11 ：扭轉彈簧
表 10-11 ：板彈簧、表 10-11 ：渦卷彈簧
10-37 ：直齒圓柱齒輪零件圖、
10-42 ：圓錐齒輪零件圖
10-44 ：蝸桿零件圖、 10-45 ：蝸輪零件圖 |
第十三柜：裝配圖
表達方法 |
球閥（ 2 件）、機油泵、齒輪油泵（ 2 件）、銑刀頭（ 2 件）、油泵（ 2 件） |
第十四柜：裝配
圖讀圖 |
滑動軸承、齒輪泵、旋塞、杠桿、微動機構、
機用虎鉗、臺虎鉗、減速器 |
第十五柜：標準件 |
10-5 ：外螺紋的畫法、 10-6 ：內螺紋的畫法
10-7 ：加工內螺紋、 10-8 ：部分螺紋的畫法
10-9 ：螺紋孔中相貫線的畫法、
10-10 ：螺紋聯接的畫法、 10-14 ：螺栓聯接
10-14 ：螺釘聯接、 10-14 ：雙頭螺柱聯接
表 10-3 ：六角頭螺栓、表 10-3 ：雙頭螺柱
表 10-3 ：開槽圓柱頭螺釘、
表 10-3 ：開槽沉頭螺釘、表 10-3 ：開槽盤頭螺釘
表 10-3 ：開槽平端緊定螺釘、表 10-3 ：Ⅰ型六角螺母
表 10-3 ：平墊圈、表 10-3 ：彈簧墊圈 |
第十六柜：習題模型 |
共： 30 件 |
