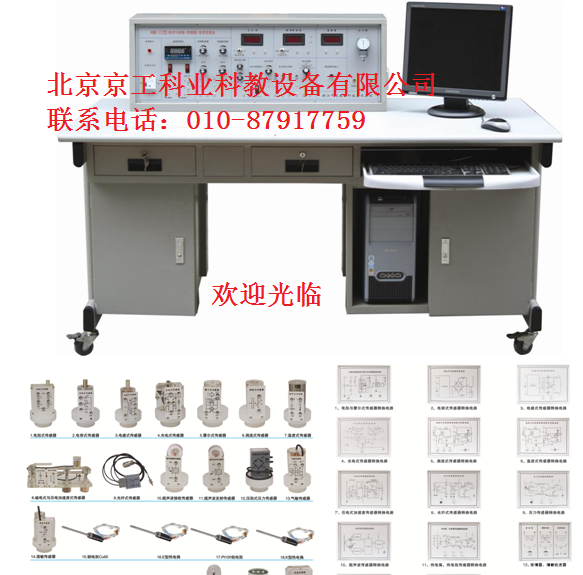

JGJZY- 24 型 傳感器實訓裝置
概述 : JGJZY-24 型傳感器實訓裝置 是本公司最新推出為傳感器及教學實訓而開發的適應不同類別 、不同層次的專業教學實訓設備�？赏瓿伞皞鞲衅髟砼c應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實訓。為各高等院校、中專與職業技術學院等新建或擴建實訓室，迅速開設實訓課提供了理想的實訓室設備。
技術參數：
1 、輸入電源： AC220 V ± 5% 50 ± 1Hz
2 、額定電流：≤ 5A
3 、直流電源： ± 5V ± 15V
4 、穩壓系數： ± 1%
5 、電壓紋波： ≤ 10mV
6 、非線性誤差： ≤ 5%
7 、測量精度： ≤ 1%
8 、功 耗： 100VA
9 、輸出電流： 1A
10 、相對溫度： -5 ℃～ 40 ℃
11 、相對濕度：＜ 85% （ 25 ℃ ）
12 、外表尺寸： 1600 × 750 × 1100mm
主控臺功能：
1 、實訓臺提供四組直流穩壓電源：± 5V 、± 15V ；± 2V~ ± 10V 分五擋輸出， 2~24V 可調，具有短路保護功能。
2 、低頻信號發生器： 1Hz-30Hz 輸出連續可調， Vp-p 值 10V ，最大輸出電流 0.5A 。
3 、音頻信號發生器： 0.4KHz-10KHz 輸出連續可調，輸出電壓范圍： 0VP~10VP 連續可
調，最大輸出電流： 0.5A （有效值 0.4KHz ）。
4 、 差動放大器 ： 通頻帶 0-10KHz ，可接成同相、反相、差動結構，增益為 1-150 倍的直
流放大器。
5 、數字式電壓表：三位半顯示，量程 ± 2V 、 ± 20V ，輸入阻抗 100K Ω，精度 1% 。
6 、數字式頻率 / 轉速表：由四只數碼管， 2 只發光管組成，輸入阻抗 100K Ω ，精度 1% 。頻率測量范圍 1-9999 Hz ，轉速測量范圍 1-9999r/min 。
7 、溫度表： 0 -150 ℃ 度，精度 1% 。
8 、高精度溫度控制 PID 調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9 、機械式壓力表： 0-40Kpa ，精度 2% 。
10 、手動氣壓源： 0-40Kpa 。
三源部分：
1 、熱源： 16V 交流電源加熱，溫度控制范圍 0~ 150 ℃ 。
2 、轉動源： 0-12V 直流電源驅動，轉速可調范圍 0~2400 轉 / 分。
3 、振動源：振動頻率 1-30Hz ，共振頻率 12Hz 左右。
五、數據采集卡及處理軟件：
數據采集工作 12 位 AD 轉換、 RS232 、 USB 接口，分辨率由 1/22048 ，采樣周期 1m -100ms ，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實訓項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
傳感器種類及技術指標 ：
序號 |
實 驗 模 塊 |
傳 感 器 名 稱 |
量 程 |
精 度 |
1 |
電阻霍爾式傳感器模塊 |
電阻式傳感器 |
± 2mm |
± 1.5% |
2 |
霍爾式傳感器 |
≥ 2mm |
0.1% |
3 |
電容式傳感器模塊 |
電容式傳感器 |
± 5mm |
± 1.3% |
4 |
電感式傳感器模塊 |
電感式傳感器 |
± 5mm |
± 3% |
5 |
光電式傳感器模塊 |
光電式傳感器 |
0-2400 轉 / 分 |
≤ 1.5% |
6 |
渦流式傳感器模塊 |
渦流式傳感器 |
≥ 1mm |
± 3% |
7 |
溫度式傳感器模塊 |
溫度式傳感器 |
0 -100 ℃ |
± 2% |
8 |
|
磁電式傳感器 |
|
0 .5V/m |
9 |
壓電式加速度傳感器模塊 |
壓電式加速度傳器 |
1-30Hz |
± 2%/s |
10 |
光纖式傳感器模塊 |
光纖式傳感器 |
≥ 1.5mm |
± 1.5% |
11 |
壓力傳感器模塊 |
壓力傳感器 |
0-50kpa |
± 2% |
12 |
超聲波傳感器模塊 |
超聲波傳感器 |
20 -60cm |
1cm |
13 |
|
MQ3 氣敏傳感器 |
50-200ppm |
|
14 |
濕敏傳感器模塊 |
濕敏傳感器 |
10-95%RH |
± 5% |
15 |
|
霍爾式測速傳感器 |
0-2400 轉 / 分 |
± 1.5% |
16 |
|
渦流測速傳感器 |
0-2400 轉 / 分 |
≤ 1.5% |
17 |
|
磁電測轉速傳感器 |
0-2400 轉 / 分 |
≤ 1.5% |
18 |
|
轉速傳感器 |
0-2400 轉 / 分 |
≤ 1.5% |
19 |
熱電偶、熱電阻傳感器
模 塊 |
K 型熱電偶傳感器 |
0 -100 ℃ |
± 3% |
20 |
E 型熱電偶傳感器 |
0 -100 ℃ |
± 3% |
21 |
Pt100 鉑 電阻傳感器 |
0 -100 ℃ |
± 3% |
22 |
Cu50 銅電阻傳感器 |
0 -100 ℃ |
± 3% |
23 |
移相器、相敏檢波器模塊 |
|
|
|
24 |
熱釋電紅外傳感器模塊 |
熱釋電紅外傳感器 |
|
3200V/W |
傳感器特點 ：
1 、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2 、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實訓時快捷方便，而且老師可以帶到課堂上講課用。
3 、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4 、本實訓裝置由主控臺、傳感器、實訓模塊、位移臺架、數據采集卡及處理軟件、實訓桌六部分組成，實訓桌柜存放實訓模塊，抽屜存放各種傳感器。
5 、學校選購可根據要求增減實訓項目，實訓項目還可以根據新產品的開發不斷拓展。
傳感器實訓內容如下： 帶 * 為實訓為思考實訓
|
傳感器實訓裝置： 實訓一 |
電阻式傳感器的單臂電橋性能實訓 |
|
傳感器實訓裝置： 實訓二 |
電阻式傳感器的半橋性能實訓 |
|
傳感器實訓裝置： 實訓三 |
電阻式傳感器的全橋性能實訓 |
|
傳感器實訓裝置： 實訓四 |
電阻式傳感器的單臂、半橋和全橋的比較實訓 |
|
傳感器實訓裝置： 實訓五 |
電阻式傳感器的振動實訓 * |
|
傳感器實訓裝置： 實訓六 |
電阻式傳感器的電子秤實訓 * |
|
傳感器實訓裝置： 實訓七 |
變面積式電容傳感器特性實訓 |
|
傳感器實訓裝置： 實訓八 |
差動式電容傳感器特性實訓 |
|
傳感器實訓裝置： 實訓九 |
電容傳感器的振動實訓 * |
|
傳感器實訓裝置： 實訓十 |
電容傳感器的電子秤實訓 * |
|
傳感器實訓裝置： 實訓十一 |
差動變壓器的特性實訓 |
|
傳感器實訓裝置： 實訓十二 |
自感式差動變壓器的特性實訓 |
|
傳感器實訓裝置： 實訓十三 |
差動變壓器的性能實訓 |
|
傳感器實訓裝置： 實訓十四 |
激勵頻率對差動變壓器特性的影響 |
|
傳感器實訓裝置： 實訓十五 |
差動變壓器的振動實訓 * |
|
傳感器實訓裝置： 實訓十六 |
差動變壓器的電子秤實訓 * |
|
傳感器實訓裝置： 實訓十七 |
光電式傳感器的轉速測量實訓 |
|
傳感器實訓裝置： 實訓十八 |
光電式傳感器的旋轉方向測量實訓 |
|
傳感器實訓裝置： 實訓十九 |
接近式霍爾傳感器實訓 |
|
傳感器實訓裝置： 實訓二十 |
霍爾傳感器的轉速測量實訓 |
|
傳感器實訓裝置： 實訓二十一 |
霍爾傳感器的振動測量實訓 |
|
傳感器實訓裝置： 實訓二十二 |
渦流傳感器的位移特性實訓 |
|
傳感器實訓裝置： 實訓二十三 |
被測體材質對渦流傳感器特性的影響實訓 |
|
傳感器實訓裝置： 實訓二十四 |
渦流式傳感器的振動實訓 |
|
傳感器實訓裝置： 實訓二十五 |
渦流式傳感器的轉速測量實訓 |
|
傳感器實訓裝置： 實訓二十六 |
溫度傳感器及溫度控制實訓（ AD590 ） |
|
傳感器實訓裝置： 實訓二十七 |
K 型熱電偶的溫度控制實訓 |
|
傳感器實訓裝置： 實訓二十八 |
熱電偶冷端溫度補償實訓 * |
|
傳感器實訓裝置： 實訓二十九 |
E 型熱電偶的溫度控制實訓 |
|
傳感器實訓裝置： 實訓三十 |
Pt100 鉑電阻的溫度控制實訓 |
|
傳感器實訓裝置： 實訓三十一 |
Cu50 銅電阻的溫度控制實訓 |
|
傳感器實訓裝置： 實訓三十二 |
磁電式傳感器的特性實訓 |
|
傳感器實訓裝置： 實訓三十三 |
磁電式傳感器的轉速測量實訓 |
|
傳感器實訓裝置： 實訓三十四 |
磁電式傳感器的應用實訓 * |
|
傳感器實訓裝置： 實訓三十五 |
壓電加速度式傳感器的特性實訓 |
|
傳感器實訓裝置： 實訓三十六 |
光纖傳感器的位移特性實訓 |
|
傳感器實訓裝置： 實訓三十七 |
光纖傳感器的振動實訓 |
|
傳感器實訓裝置： 實訓三十八 |
光纖傳感器的轉速測量實訓 |
|
傳感器實訓裝置： 實訓三十九 |
壓阻式壓力傳感器的特性實訓 |
|
傳感器實訓裝置： 實訓四十 |
壓阻式壓力傳感器的差壓測量實訓 * |
|
傳感器實訓裝置： 實訓四十一 |
超聲波傳感器的位移特性實訓 |
|
傳感器實訓裝置： 實訓四十二 |
超聲波傳感器的應用實訓 |
|
傳感器實訓裝置： 實訓四十三 |
氣敏傳感器的原理實訓 |
|
傳感器實訓裝置： 實訓四十四 |
濕度式傳感器原理實訓 |
|
傳感器實訓裝置： 實訓四十五 |
氣體流量的測定 * |
|
傳感器實訓裝置： 實訓四十六 |
移相器實訓 |
|
傳感器實訓裝置： 實訓四十七 |
相敏檢波器實訓 |
|
傳感器實訓裝置： 實訓四十八 |
低通濾波器實訓 |
|
傳感器實訓裝置： 實訓四十九 |
熱釋電紅外傳感器實訓 |
傳感器：
轉換模塊：
傳感器配置清單：
序號 |
器 件 名 稱 |
單位 |
數量 |
備注 |
1 |
實訓臺 |
臺 |
1 |
|
2 |
實訓桌 |
張 |
1 |
|
3 |
升降圓凳 |
張 |
2 |
|
4 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
|
5 |
電容式傳感器轉換電路 |
塊 |
1 |
|
6 |
電感式傳感器轉換電路 |
塊 |
1 |
|
7 |
光電式傳感器轉換電路 |
塊 |
1 |
|
8 |
渦流式傳感器轉換電路 |
塊 |
1 |
|
9 |
溫度式傳感器轉換電路 |
塊 |
1 |
|
10 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
|
11 |
光纖式傳感器轉換電路 |
塊 |
1 |
|
12 |
壓力傳感器轉換電路 |
塊 |
1 |
|
13 |
超聲波傳感器轉換電路 |
塊 |
1 |
|
14 |
熱電偶、熱電阻傳感器轉換電路 |
塊 |
1 |
|
15 |
濕敏傳感器轉換電路 |
塊 |
1 |
|
16 |
熱釋電紅外傳感器轉換電路 |
塊 |
1 |
|
17 |
移相器、相敏檢波器、低通濾波器電路 |
塊 |
1 |
|
18 |
電阻式傳感器 |
個 |
1 |
|
19 |
電容式傳感器 |
個 |
1 |
|
20 |
霍爾式傳感器 |
個 |
1 |
|
21 |
電感式傳感器 |
個 |
1 |
|
22 |
光電式傳感器 |
個 |
1 |
|
23 |
渦流式傳感器 |
個 |
1 |
|
24 |
渦流測速傳感器 |
個 |
1 |
|
25 |
溫度式傳感器 |
個 |
1 |
|
26 |
磁電式傳感器 |
個 |
1 |
|
27 |
磁電測速傳感器 |
個 |
1 |
|
28 |
壓電加速度式傳感器 |
個 |
1 |
|
29 |
光纖式傳感器 |
個 |
1 |
|
30 |
壓力傳感器 |
個 |
1 |
|
31 |
超聲波傳感器 |
對 |
2 |
|
32 |
氣敏傳感器 |
個 |
1 |
|
33 |
濕敏傳感器 |
個 |
1 |
|
34 |
霍爾式轉速傳感器 |
個 |
1 |
|
35 |
轉速傳感器 |
個 |
1 |
|
36 |
K 型熱電偶傳感器 |
只 |
1 |
|
37 |
E 型熱電偶傳感器 |
只 |
2 |
|
38 |
Pt100 鉑電阻傳感器 |
只 |
1 |
|
39 |
Cu50 銅電阻傳感器 |
只 |
1 |
|
40 |
熱釋電紅外傳感器 |
個 |
1 |
|
41 |
加熱溫度室 |
個 |
1 |
|
42 |
位移臺架 |
套 |
1 |
|
43 |
光纖位移臺架 |
個 |
1 |
|
44 |
測微器 |
把 |
1 |
|
45 |
壓力表 |
只 |
1 |
|
46 |
橡皮氣囊 |
個 |
1 |
|
47 |
三通管 |
條 |
1 |
|
48 |
鐵片、銅片、鋁片各一片 |
片 |
3 |
|
49 |
溫度計 0-100 ℃ |
條 |
1 |
|
50 |
Φ 8 × 4 磁鋼 |
粒 |
1 |
|
51 |
超聲波反射擋板 |
塊 |
1 |
|
52 |
傳感器實訓指導書 |
冊 |
1 |
|
53 |
實訓連接導線 |
條 |
1 |
|
54 |
數據采集連接線 |
條 |
1 |
|
55 |
數據采集處理軟件 |
盤 |
1 |
|
