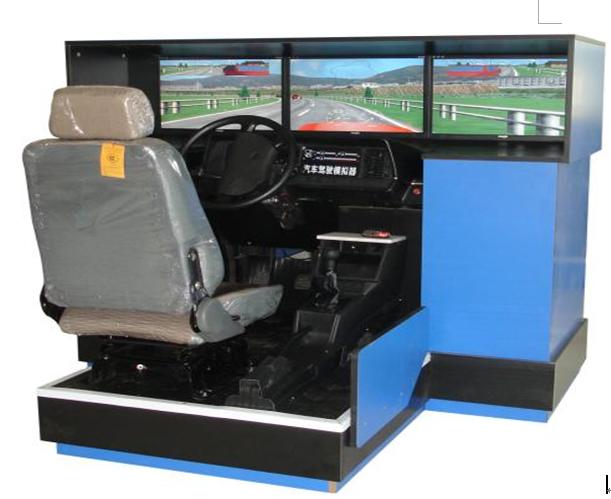

JG-9 型汽車駕駛模擬系統以高速多媒體計算機實時生成數字化的三維立體彩色視景，產品采用三臺 22 寸寬屏液晶顯示器模擬駕駛，能真實仿真道 路周圍駕車環境，結合機械、電、光、磁、聲等綜合技術模擬實車特性，汽車駕駛時特別是發生緊急狀態時的視景圖象、聲響、駕技特性，駕駛員的駕駛操作動作特 別是在緊急狀態時駕駛員的駕駛行為（諸如車速、轉向、剎車、加速）可轉化為電 信號反饋至中心電腦，以控制訓練器座艙運動狀態的變化及相應的視景圖象、聲響的變化。同時，本系統還可完整地記錄模擬駕駛的全過程進行回放，對駕駛員在行車時的駕駛違規行為進行記錄。是一種能正確仿真汽車駕駛特性及操作，逼真模擬 在各種道路、天氣上駕駛駕駛，并在主要性能上獲得同實車駕駛同樣效果。
4. 訓練場景科目：
“ 一般道路 ” 、 “ 高速公路 ” 、 “ 城市道路 ” 、山區道路、曲線穿樁、倒車、 移位、 “8” 字型路、直角彎路、蛇行路、 就位停車、順行停車、斜位停車、雙 邊橋、橫斷路、騎越障礙、立交橋、隧道。
5. 天氣：
“ 一般道路 ” 可選擇 4 種：白天、雪天、霧天、雨天。
6. 畫面選擇：
可以選擇 “ 打開 ” 或 “ 關閉 ” “ 后視鏡 ” “ 向?qū)У貓D ” “ 錯誤提示 ” 、 “ 成績 ” 。
7. 其他車輛選擇：
各道路分 4 種數目選，最多為 60 輛。
8. 車型選擇：
在訓練中，可有 4 種車型選擇： “ 小轎車 ” 、 “ 吉普車 ” 、 “ 大貨車 ” 、 “ 大 客車 ”還增加了農用車，無極變速車 。
9. 汽車模擬技術指標：
汽車多自由度數學模型，實現汽車轉向、制動和加速的逼真模擬。
11. 測試調整功能：
機器是否正常，只要打開測試界面便一目了然。并可作學員跟著教練操作曲 線學仿。
模擬系統的圖形部分是由計算機實時形成的，學員在視頻上看到的道路，自走車輛、各駕駛車輛、行人、建筑物、交通標志等均是隨著學員駕駛的過程不斷實時變化的， 如同駕駛真車一樣，有身臨其境的感覺。
設備模塊 三屏駕駛模擬系統 設備主要性能/參數
模擬器駕駛艙 1.座艙尺寸（長×寬×高）：≤1800×1500×1400（mm），重量：≤130kg
2.材質：整體框架采用高強度工程塑料組裝，外殼使用ABS工程塑料一次性模具成型。
3.座椅：真車座椅，可調節座椅前后及靠背斜度。座椅安全帶配置開關感應裝置，自動提醒安全帶佩戴狀態。
主要部件和功能有：
1. 轉向 系統
★（1）轉向伺服電機及驅動器: 輸入電壓:220V,額定功率:1.3KW以上,額定扭矩:8N.m,角度分辨率：0.036?。
（ 2）位移傳感器：線性度0.05（%F.S.）：遲滯0.001（%F.S.）：量程0-100mm。
（ 3）壓力傳感器：10MPA-M10*1-0-5V-24V 線長1米。
（ 4）轉向盤應轉動靈活，操縱方便，無卡滯現象。應設置轉向限位裝置，轉向系統在任何操作位置上，不得與其他部件有干涉現象。
（ 5）轉向盤游離間隙在±5º范圍，轉向后應有自動回正能力（允許有殘余角），回正力應能隨車速增加而逐漸增大。
（ 6）正面撞車時，轉向盤有明顯的反饋力。
（ 7）轉向盤的外緣最大切向力應小于245N。
（ 8）轉向盤的角度分辨率不小于8000PPR（脈沖數/圈）。
（ 9）按4圈設計。
★（10）方向盤采用東風（或解放）運輸車實車配件。
2. 離合器踏板
（ 1）離合器踏板總行程應在50mm～120mm范圍內。
（ 2）踏板力應在20N～150N范圍內。
（ 3）有半聯動的操作感覺。
3. 制動踏板
（ 1）制動踏板最大行程在50mm～135mm范圍內。
（ 2）制動踏板力應小于等于100～500N。
（ 3）有液壓阻尼的操作感覺。
4. 駐車制動器操縱桿 采用真實東風（或解放）運輸車氣剎制動手閥
（ 1）駐車制動桿拉力應在 20N～100N范圍內。
（ 2）有逐漸增力的感覺。
5. 加速踏板
（ 1）加速踏板總行程在50mm～l00mm范圍內。
（ 2）踏板力應在20N～100N范圍內。
（ 3）有自由行程的操作感覺。
6. 變速器操縱桿
（ 1）變速器操縱桿根據檔位類別標示檔位。
（ 2）手動檔變速器應具有受離合器踏板控制的檔位鎖止機構。
（ 3）變速器操縱桿操縱力應在 10N～50N范圍內。
（ 4）有聯動機構的操作感覺。
★7.儀表：必須采用東風（或解放）運輸車真車儀表，模擬訓練時儀表能真實顯示實時駕駛時速；
8.點火開關應具有四檔功能。
9.信號燈開關應包括轉向燈開關、示寬燈開關、霧燈開關。
10.照明燈開關包括大燈開關、遠近光開關、小燈開關（含儀表燈）。
11.操控臺上具有應急開關、喇叭按鈕、燈光開關等，內含小鍵盤等功能按鍵。
★12．計算機：
13. 顯示屏：
（ 1）液晶電視: ≥ 32寸，分辨率：1920*1080，可視角度：176/176°
（ 2）寬屏液晶顯示器: ≥ 19寸寬屏，分辨率：1080*768，可視角度：176/176°
14. 音效系統：
（ 1）音箱：1對，額定功率70W，頻率響應：40Hz-20KHz
（ 2）耳機：1個，頻響范圍：20-20000Hz，靈敏度：100dB。
一、系統標準
1.采用軍用（CA1122或EQ1118G）運輸車訓練系統專用平臺
（ 1）具有與實車完全一致的專業化的動力學模型設計，模擬仿真效果卓越。
（ 2）場景中的所有道路為邏輯性設計，行駛在道路上的所有自動車輛都能夠智能化的遵照交通規則行駛。
（ 3）平臺可實時采集主車的所有數據，其中包括主車與輔車的車輛運行數據、主車與所有交通參與者的方位數據、主車立體行為數據、主車與道路的方位數據等，供測評系統實施評判。
（ 4）平臺同時支持64通道，可實現多機聯網的模擬組訓，可滿足組織實施各種復雜條件下模擬訓練的要求。
（ 5）底層基于OpenGL,OSG技術，圖形顯示性能優越。
（ 6）場景中活動物體承載量≤50個/千米。（包括行人及車輛）。
（ 7）平臺提供可以進行功能模塊的二次開發接口。
2. 汽車駕駛動態測評系統
★3. 汽車兵安全駕駛水平測評系統
（ 1）檢測項目包括以下六個維度：安全性、感知性、自省性、沖動性、穩定性和警覺性。
（ 2）計算駕駛員6個分維度（速度、超速時間、超速最大值百分比、轉向盤、事故次數和轉向燈）的原始值；
（ 3）將6個分維度的原始值轉換成10分制，作為駕駛員各個分維度（安全性、感知性、自省性、沖動性、穩定性、警覺性）的成績；
（ 4）每次駕駛完畢后，系統會根據學員的駕駛情況，給出駕駛測評結果
（ 5）系統能根據測評成績給出相對應的駕駛心理特征描述和建議。
二、系統功能
軟件系統由主被動駕駛訓練和視頻演示教學兩部分組成：
• 主被動駕駛訓練功能
• 基礎駕駛練習： 主動引導練習操作機件識別；被動引導練習：單臂小幅修；單臂大回轉；雙臂交叉轉；直移換擋；斜移換擋；離合三動；制動穩踏；加速踏板調控；發動機的起動、停熄。
（ 2） 基礎駕駛練習：被動引導練習：離油協動、油制換控、起步停車； 主動引導練習：起步、加擋、減擋、停車、限定距離換擋、制動減擋、通過 “8”字形路、直角轉彎、轉彎換擋、通過“S”形路、通過“N”形路、定位停車、直線倒車、左（右）倒車、“S”形倒車、基礎駕駛。
（ 3）一般道路駕駛：會車、超車、讓超車、鄉村道路駕駛、混合道路駕駛、 汽車在行駛中轉向突然失靈、汽車在行駛中制動突然失效、汽車發生側滑、汽車突然前輪爆胎、汽車在鐵路道口熄火、汽車落水、前方車輛突然停車、車輛將要發生迎面相撞、車輛翻車、車輛著火。
★（4）基礎駕駛綜合練習：坡道定點停車與起步、上坡轉彎換擋、通過單凸路、通過橫斷路、通過單雙邊橋、通過高架橋、通過圓形錯位障礙、低樁路、車輛停放、通過錯位小巷、通過鐵路道口、通過高速限制門、基礎駕駛綜合訓練。
（ 5）式樣駕駛：公路掉頭、倒車移位。
（ 6）特殊天候條件下駕駛:雨天道路駕駛、霧天道路駕駛、冰雪道路駕駛。
（ 7）復雜道路（場所）駕駛：山區道路駕駛、混合道路駕駛、復雜路面駕駛、作業場所駕駛。
（ 8）城市道路駕駛：城市道路駕駛、分向道路駕駛、城市街道駕駛。
（ 9）夜間駕駛：夜間城鄉道路駕駛、夜間山區道路駕駛。
（ 10）高速公路（模擬）駕駛：高速公路駕駛、環城高速駕駛。
（ 11）長途重載駕駛：城鄉道路重載駕駛、山區道路重載駕駛、雨天道路重載駕駛。
（ 12 ）放（雙）單駕駛：模擬 到軍供站運送給養、模擬到學校參加軍民共建活動、模擬到機場接人、模擬到機關取文件、救援事故車。 本科目主要是采用訓練游戲的方式實現模擬訓練，學員根據訓練任務完成模擬訓練，系統通過語音和圖片方式引導學員，學員根據語音提示操作駕駛模擬器，根據圖片指導進行相應的訓練，最終達到模擬訓練的要求。 測試完畢后，系統會給出駕駛相關的測評報告。
（ 13 ）戰地駕駛：能夠模擬進出掩體、通過山丘、通過側坡、通過蛇形障礙、通過燃燒路段、通過反坦克壕、通過塹壕、通過彈坑、通過浮橋、通過戰地組合障礙等模擬駕駛，戰場環境逼真。
（ 14 ）應急避險：能夠模擬轉向失控處置、制動失靈處置、車輛失火處置等訓練。
（ 15 ）鐵路、水路、航空輸送車輛裝卸載：能夠模擬鐵路平臺、登陸艦、運輸機裝卸載訓練。
（ 16 ）綜合演練。能夠設置以上各科目內容，形成綜合練習。
★（17）典型事故案例教學：城市道路案例：路口搶行、路口超車、方向盤失靈、酒后駕駛、刮撞行人、制動不當、行人占道、無證駕駛、同向刮擦、側面相撞、違法超車、剎車失靈、刮擦行人、占道行駛、行人占道、交叉相撞、逆向行駛、超載；鄉村道路案例：速度過快、搶行超車、路口行駛過快、彎道車速過快、強行超車、速度過快、車速過快、疲勞占道駕駛、逆向違章駕駛、盲目超車；山區道路案例：路窄會車、侵占對方路、彎路占道、讓車不讓速、盲目開快車、車速快、盤山公路、帶故障行車、超載行車、超載行駛、盲目超車、超速行駛、速度過快、車輛超載、彎道高速占道行駛；高速公路案例：高速公路違章逆行、跟車距離太近、疲勞駕駛、強行高速超車、疲勞駕駛、高速行駛爆胎、高速行駛爆胎、盲目超車、酒后高速駕駛；冰雪道路案例：制動打滑、無證駕駛違規車輛、下坡空擋滑行、強行超車、故障車快速行駛、嚴重疲勞駕駛、人貨混裝無證駕駛、車距近、彎道車速快；坑洼道路案例：制動側滑、坑洼濕滑、盲目與火車爭道、開賭氣車、會車措施不當；雨霧天氣案例：強行超車、未按規定使用燈光、山路剎車失靈、違章占道行駛、制動打滑、濃霧強行駕駛、占道行駛、違章占道行駛、強行超車、濃霧高速行駛、快速行駛、盲目超車、路口強行、措施不當；夜間行駛案例：視線不好、道路不清、車速快、高速行車、重載超車、彎道會車、會車、制動失靈、大雨會車、違章超車、路口車速快、占道行駛、未開警示燈、高速超車。測試完畢后，系統會給出駕駛相關的測評報告。
★（18）緊急情況下的臨危處置：車輛突然失控（不少于8種場景）、駕駛操作失當（不少于2種場景）、應對違法車輛（不少于10種場景）、其它車輛突變情況（不少于12種場景）、非機動車行人突變情況（不少于7種場景）。 緊急情況下臨危處置教學模塊采用統一的教學模式，選擇需要訓練的案例名，駕駛過程中系統會根據駕駛員的駕駛行為實時給出駕駛測評，訓練結束后，系統會給出駕駛員的測評報告。學員可以反復模擬訓練，根據測評報告修正駕駛行為。
2.視頻演示教學
（ 1）汽車駕駛預習：旗語應用；集合、就車、下車及駕駛姿勢；駕駛準備； 儀表、開關、信號裝置的識別；發動機的起動、升溫、熄火；五大機件的操作。
（ 2）基礎駕駛練習：起步、直線行駛、停車；換擋；；轉向；制動；倒車與倒庫。
（ 3）一般道路駕駛：行駛路面選擇及車速控制；會車、讓車、超車、跟車；道路交通情況的判斷與處理；緊急避險駕駛。
（ 4）基礎駕駛綜合練習：坡道駕駛；上坡轉彎換擋；通過單凸路；通過橫斷路；通過各類橋；通過圓形錯位障礙、低樁路；車輛停放；通過錯位小巷；通過鐵路道口；通過高速限制門。
（ 5）式樣駕駛：公路掉頭； 倒車移位。
（ 6）特殊天候條件下駕駛:炎熱條件下駕駛；嚴寒和冰雪條件下駕駛； 雨、霧條件下駕駛；風沙條件下駕駛。
★（7）復雜道路（場所）駕駛：山地道路駕駛；高原道路駕駛；狹窄路駕駛；泥濘路駕駛；涉水駕駛；冰雪路駕駛；震毀路駕駛； 卵石路駕駛；松沙路駕駛；機場、站臺、貨場、洞庫、碼頭、隧道駕駛。
（ 8）城市道路駕駛：城市駕駛特點及注意事項；變更車道；通過交叉路口；通過人行橫道、學校和公交車站；通過立交橋；通過街巷；通過施工路段。
（ 9）夜間駕駛：有（無）照明條件下夜間駕駛；燈火管制條件下駕駛。
（ 10）高速公路（模擬）駕駛：高速公路特點；進、出高速公路；高速公路行車；駛?cè)�、駛離服務區。
★（11）長途重載駕駛：長途駕駛特點和注意事項；長途物資運輸。（12）放（雙）單駕駛：放雙駕駛；放單駕駛。
（ 13 ）戰地駕駛：進出掩體、通過山丘、通過側坡、通過蛇形障礙、通過燃燒路段、通過反坦克壕、通過塹壕、通過彈坑、通過浮橋、通過戰地組合障礙。
（ 14 ）應急避險：轉向失控處置、制動失靈處置、車輛失火處置。
（ 15 ）鐵路、水路、航空輸送車輛裝卸載：鐵路平臺、登陸艦、運輸機裝卸載訓練。
（ 16 ）綜合演練。
（ 17 ）使用幫助：產品功能介紹；設備的使用與維護；安駕測評的組織與實施方法；提高模擬訓練效能的方法。
|
