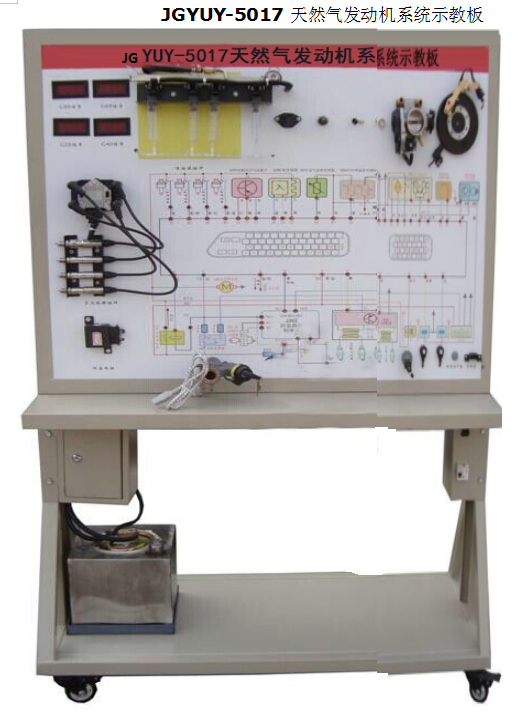

JGYUY-5017 天然氣發動機系統示教板

一、功能特點
1. 該天然氣發動機系統示教板完整展示了天然氣發動機系統汽車控制策略，可以動態模擬天然氣發動機系統的啟動、怠速、加速、減速的能量流動方向以及油氣運行狀態。
2. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照天然氣發動機系統結構原理圖和實物，認識和分析天然氣發動機系統的工作原理。
3.動態模擬演示油氣工作流程。
4.天然氣發動機系統示教板面板上安裝有點火開關、工況轉換開關、油門踏板、天然氣控制器與控制系統實物、捷達王汽油電控系統實物(真實點火與燃油噴射）、油氣工作流程燈等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
5.示教板面板部分采用1.5mm厚模具成型冷板沖壓框架結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6. 天然氣發動機系統示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
二、技術參數
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：直流12V
3. 工作溫度：-40℃～+50℃
4. 外形尺寸：1600×700×1700mm(長×寬×高)
