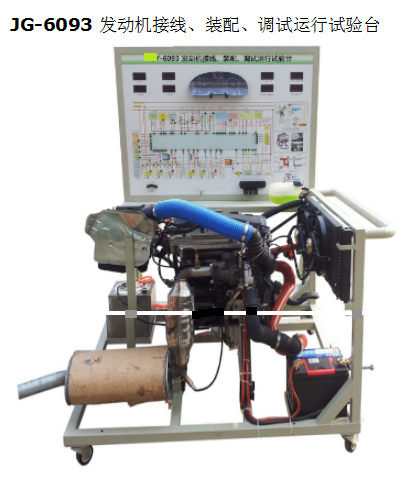

JG-6093 發動機接線、裝配、調試運行試驗臺

一、產品簡介
發動機接線、裝配、調試運行試驗臺采用電控汽油發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
設備采用開放式設計，由學員動手進行發動機接線、裝配、調試實訓。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二．功能特點
1.真實可運行的發動機總成（帶齊附件），學員動手進行發動機接線、裝配、調試實訓,發動機各工況正常。
2.實訓臺由發動機總成及運行附件的固定臺架和控制線路面板臺架兩部分組成。
3.面板UV平板只噴繪元器件圖標與端子標注號，學員對照附錄的電路圖、原理圖和發動機實物，進行發動機接線及連接冷卻系統；
4.發動機線路、冷卻水箱及水管接好、加注機油，操作點火開關發動機可運行；
5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；
6.線路接好后，面板上檢測端子可檢測各傳感器、執行器、控制單元端子腳的電信號，如電阻、電壓、電流、頻率信號等。
7.設備檢測面板正前方底座上配有40cm的鋼制臺面，方便放置資料、檢測儀器等。
8.面板上安裝有汽車儀表、燃油壓力表、真空壓力表，連接好后可實時顯示發動機轉速等參數變化；
9.實訓臺安裝有診斷座，連接好線路后可連接專用或通用型車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
10.實訓臺配備有電源總開關、防護保護裝置。
11.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
12. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三．技術規格
工作電源：直流12V(蓄電池：60AH 12V）
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
外形尺寸：1240×600×1600mm(長×寬×高),1000×800×1500mm(長×寬×高)
四．基本配置（每臺）
