發動機總裝與電氣接線運行實訓臺，
汽車發動機拆裝臺架 主要承擔發動機拆裝技能的培養、汽車維修技能競賽的發動機部分訓練任務,服務于發動機拆裝與調整等相關課程,發動機兩大機構的拆裝；冷卻系的拆裝；潤滑系的拆裝；汽油噴射系統的拆裝與檢測等。 汽車發動機拆裝臺架 介紹了汽車發動機拆裝、調整的操作步驟和技巧，詳細介紹了汽車常見拆裝工具和拆裝工具的使用方法及操作要領，提供了主要的技術參數、整車維護規范、加注油液的規格等技術資料。

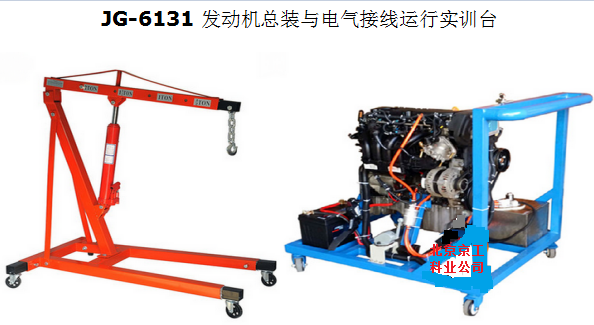

JG-6131 發動機總裝與電氣接線運行實訓臺
一、產品簡介
發動機總裝與電氣接線運行實訓臺采用發動機總成簡易臺架和運行附件臺組成。臺架提供學員進行發動機總成拆卸和裝配、發動機電氣線路動手搭接實訓。
發動機總成與發動機電氣線路動手搭接裝配好后，可起動運行發動機，檢測發動機的運行工況效果。
二．功能特點
1.安裝全套真實可運行的發動機與運行附件；
2.輕易地實現發動機總裝情境實訓。
3.臺架可進行油路、電路、水路、氣路的連接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機總成拆裝的運行工況效果。
4.臺架可進行發動機總裝與發動機電氣線路動手搭接；
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。（車型選配）
6.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
7.實訓臺可輕易實現發動機保養、維護、電氣線路控制原理搭接實訓。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三．技術規格
工作電源：原車
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：120*80mm
移動臺架(帶自鎖腳輪裝置)：1000*700*1200mm(長*寬*高）
四．基本配置（每套）
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
2 |
組合儀表 |
原車 |
套 |
1 |
3 |
診斷座 |
原車 |
個 |
1 |
4 |
點火開關 |
原車 |
個 |
1 |
5 |
燃油箱 |
10L |
個 |
1 |
6 |
燃油泵(含油泵插頭) |
全新 |
套 |
1 |
7 |
水箱及附件 |
原車 |
套 |
1 |
8 |
冷卻電子風扇 |
12V，80W |
個 |
2 |
9 |
蓄電池 |
12V 65Ah |
臺 |
1 |
10 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
11 |
線束 |
|
套 |
1 |
12 |
保險絲盒 |
繼電器盒（帶保險絲座）整體型 |
個 |
1 |
13 |
電源總開關 |
50A |
個 |
1 |
14 |
移動臺架(帶自鎖腳輪裝置 |
1000*700*1200mm(長*寬*高） |
臺 |
1 |
15 |
發動機總成 |
原車 |
套 |
1 |
16 |
進、排氣管 |
原車 |
套 |
1 |
17 |
三元催化器 |
帶全新消聲器 |
套 |
1 |
18 |
總裝設備 |
|
套 |
1 |
|
