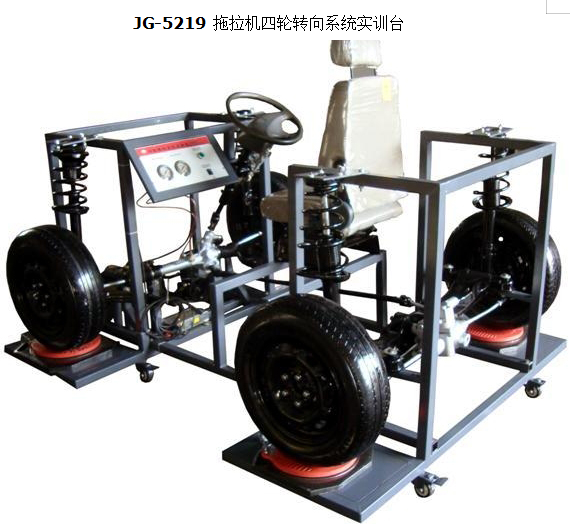

JG-5219 拖拉機四輪轉向系統實訓臺

一、產品簡介
該拖拉機四輪轉向系統實訓臺采用翻新拖拉機的四輪轉向系統為基礎，全面展示了拖拉機四輪轉向系統的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構的拖拉機四輪轉向系統理論與維修實訓教學需要，滿足對拖拉機四輪轉向系統結構展示、工作模擬、拆裝實訓等教學功能。

二、功能特點
1.真實可運行的拖拉機四輪轉向系統，充分展示拖拉機四輪轉向系統的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，模擬四輪轉向工作過程。
3.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格
外形尺寸：約1700×1500×1200mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃

三相異步電動機：
電 壓：AC 220V/380V 50Hz
電 流：8.7A/5.0A
功 率：2.2KW
轉 速：1420r/min
工作溫度：-40℃～+50℃
顏色：白
鋼管：40*40*3mm
移動腳輪：100*50mm

四、基本配置(每臺)

JGZX拖拉機四輪轉向系統實訓臺

一．產品簡介
本實訓系統以拖拉機四輪液壓助力轉向系統總成、及轉向運行附件為主體部件，轉向系統可模擬起動運行，真實展示拖拉機四輪轉向結構與原理及工作過程。適用于各類型院校及培訓機構對拖拉機四輪轉向系統理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對拖拉機四輪轉向理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對拖拉機四輪轉向模塊各單元教學需要。
3．適用于拖拉機職業技能鑒定考核的需要。
4．適用于拖拉機四輪轉向各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
拖拉機前后轉向系統總成、方向機、前后轉向系統聯軸、方向盤及轉向管柱、助力泵、交流電動機、減震器及前后左右懸架、方向盤、前后輪胎總成、后輪轉向控制裝置、座椅、可移動臺架、臺架操作說明書、實驗指導書等附件。
四．功能特點
1．指針式油壓表顯示轉向油壓值。
2．可進行四輪定位檢測與調整。
3．萬向腳輪臺架，便于移動教學。
4．演示拖拉機四輪轉向系統的工作過程。
5．演示四輪轉向系統的原理、作用、工作過程。
6．四輪定位三要素的調整和作用。
7．演示前后懸掛系統工作情況。
8．四輪轉向系統拆裝實操。
9．實訓臺加裝220V的電源總開關、電機及其他轉動部位防護罩等安全保護裝置。
10．實訓臺底座部分采用鋼性結構焊接，臺架表面采用汽車烤漆工藝，帶萬向自鎖腳輪裝置。
五．外形與顏色
設備外形：1500×650×750mm(長×寬×高)
設備顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：60mm×50mm(直徑×寬度)
4.5腳輪支撐：1.0T
七．技術指標
1.液壓轉向油：依轉向系統型號
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．交流電源：220V
5．交流電機：2. 2KW
