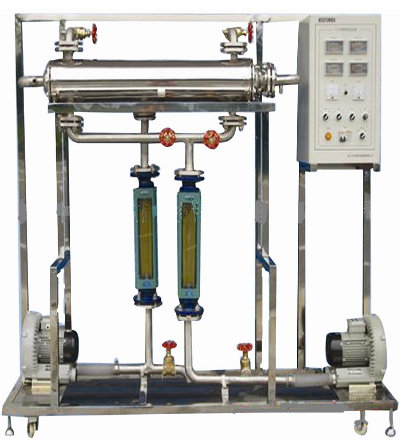

氣-氣列管式換熱實驗裝置
型號：JGL－H01




實驗目的：1、測量翅片管式熱管換熱器熱量與分析熱端介質溫度關系；2、可進行熱管傾斜角度對熱管工作性能影響的實驗。主要配置：列管換熱器、風機、溫度傳感器、智能巡檢儀、加熱筒、配套臺架及控制屏等主要技術參數：1、輸入電源：兩相AC220V，50HZ，功率4KW；2、風機：采用旋渦氣泵，功率550W，最大風量90m3/h，最大風壓13KPa；3、列管換熱器：換熱管規格?12×1500mm，304不銹鋼材質；4、加熱筒：加熱功率3KW，304不銹鋼材質;5、溫度傳感器：K型熱電偶6支，Pt100鉑電阻1支；6、外形尺寸：1800×500×1800mm，框架采用304不銹鋼或高品質鋁型材可移動支架，帶腳輪與禁錮腳。

氣-氣列管式換熱實驗裝置
型號：JGL－H01

實驗目的：1、測量翅片管式熱管換熱器熱量與分析熱端介質溫度關系；2、可進行熱管傾斜角度對熱管工作性能影響的實驗。主要配置：列管換熱器、風機、溫度傳感器、智能巡檢儀、加熱筒、配套臺架及控制屏等主要技術參數：1、輸入電源：兩相AC220V，50HZ，功率4KW；2、風機：采用旋渦氣泵，功率550W，最大風量90m3/h，最大風壓13KPa；3、列管換熱器：換熱管規格?12×1500mm，304不銹鋼材質；4、加熱筒：加熱功率3KW，304不銹鋼材質;5、溫度傳感器：K型熱電偶6支，Pt100鉑電阻1支；6、外形尺寸：1800×500×1800mm，框架采用304不銹鋼或高品質鋁型材可移動支架，帶腳輪與禁錮腳。
