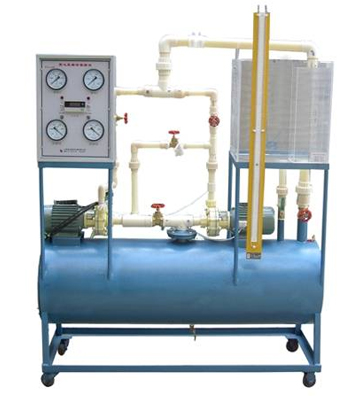

JGLBZ—12離心泵綜合實驗臺
一、 功能：
本實驗臺可測定：泵特性曲線（ H— Q曲線、N—Q曲線、 n —Q曲線）實驗；泵汽蝕余量實驗；泵串并聯實驗。
二、 配置：
防腐水泵（泵 Ⅰ、泵Ⅱ ）、有機玻璃計量水箱、PVC壓力容器罐、真空壓力表、壓力表、孔板流量計、測壓計、電控箱、電機功率由智能儀表顯示、UPVC管路及局部構配件、銅質閥門、支架、可移動帶剎車腳輪。
三、 技術參數：
測量壓力： 0－0.25mPa
測量真空表：－0.1mPa
水泵流量：4m3/h 水泵揚程：11 m
電流變化范圍：0－0.35A
電源：?jiǎn)蜗?220V 功率：0.75KW×2
外形尺寸：1450×500×1775（㎜）
重量：80㎏
工作環境：常溫

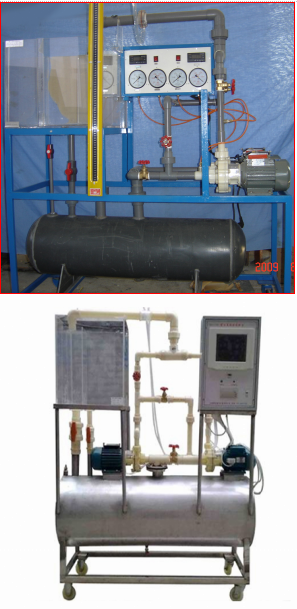

離心泵綜合試驗臺
產品型號：JGL－585R
外形尺寸：1450×550×1800mm
工作電壓：220V 功率：750W
轉速測試主要用途：做水泵特性、水泵汽蝕和水泵的串、并聯試驗。
主要配置：兩臺實驗水泵；流量傳感器、壓力傳感器、溫度傳感器、回水箱、ABS串、并連管路、銅閥門、控制箱、7寸液晶顯示屏、304不銹鋼實驗臺等。
離心泵參數：
最大流量：4.5m3/h
最大揚程：11m
泵進口管管徑d：32mm
電機額定功率：750W
電機額定轉速：2840轉/分
所有數據由帶標準信號的液晶屏同屏顯示，便于觀察每個數據的即時變化，配有微機數據采集，自動數據分析處理、數據分析處理表格，繪制特性曲線功能的軟件。配品牌電腦1臺
離心泵綜合試驗臺
產品型號：JGL－585
外形尺寸：1450×550×1800mm
工作電壓：220V 功率：750W
轉速測試主要用途：做水泵特性、水泵汽蝕和水泵的串、并聯試驗。
主要配置：兩臺實驗水泵；正負壓力表；孔板流量計；壓差計；回水箱；標定計量箱、ABS串、并連管路、銅閥門、控制箱等。
離心泵參數：
最大流量：4.5m3/h
最大揚程：11m
泵進口管管徑d：32mm
電機額定功率：750W
電機額定轉速：2840轉/分
|
