工程制圖室建設方案
工程制圖室建設方案
工程制圖實訓成套設備 是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。
工程制圖實訓成套設備 ，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
其中學生制圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的演示桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學z用。
工程制圖實訓成套設備 經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
工程制圖實訓成套設備 不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列制圖除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。
案例:
主要參數：
1、 繪圖板：
規格：900mm（長）×600mm（寬）×20mm（厚）；
材質：板面為雙面三層椴木膠合板；
板面內框架為十字龍骨。
2、 繪圖桌 ：
規格：1100mm（長）×620mm（寬）×730mm（高）；：
鋼木結構，桌體材料選用16mm厚優質雙貼面三聚胺板，桌體板截面選用優質PVC膠封；
臺面下有兩個抽屜，可放置文具、資料等；
面板下面有升降架，規格為685mm×485mm，材質合金，厚度1mm，面板傾角具有0-45°范圍可調；
桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。
3、鋼架結構繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理；
凳面厚6mm，底座三錐形設計；
整體高度45cm。
工程制圖桌配置清單
| 序號 |
項目 |
設備及器件配置 |
數量 |
| 1 |
教師桌（含凳） |
153*90*80cm |
張 |
| 2 |
教師用設備 |
1、120cm丁字尺 |
根 |
| 2、120×90cm零號繪圖板 |
張 |
| 3、精密繪圖儀器（12件） |
套 |
| 4、高亮度書寫投影儀 |
套 |
| 5、投影薄膜 |
盒 |
| 6、銀幕 |
張 |
| 7、制圖基本技能掛圖（16張） |
套 |
| 8、活動轉椅 |
個 |
| 9、工程制圖模型（38件） |
套 |
| 10、 25cm曲線板 |
個 |
| 11、 30cm多用斜邊三角板 |
個 |
| 12、 美工刀 |
個 |
| 13、 三棱比例尺 |
個 |
| 14、 多功能模板 |
個 |
| 15、 大圓弧 |
個 |
| 16、不銹鋼多用擦圖片 |
個 |
| 17、畫圓模板 |
個 |
| 18、繪圖鉛筆（5支） |
只 |
| 19、81A繪圖筆 |
只 |
| 3 |
學生桌（含凳） |
110*62*73cm |
張 |
| 4 |
學生用設備 |
1、 90cm丁字尺 |
根 |
| 2、 90×60cm一號繪圖板 |
張 |
| 3、 精密繪圖儀器（5件） |
套 |
| 4、 25cm曲線板 |
個 |
| 5、 30cm多用斜邊三角板 |
個 |
| 6、 美工刀 |
把 |
| 7、 三棱比例尺 |
根 |
| 8、 多功能模板 |
個 |
| 9、 大圓弧 |
個 |
| 10、不銹鋼多用擦圖片 |
個 |
| 11、畫圓模板 |
個 |
| 12、繪圖鉛筆（5支） |
只 |
| 13、81A繪圖筆 |
只 |

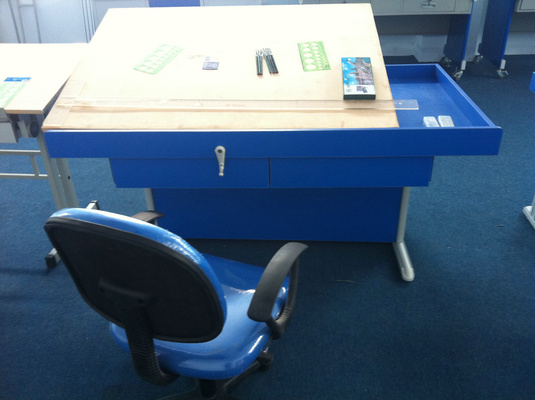

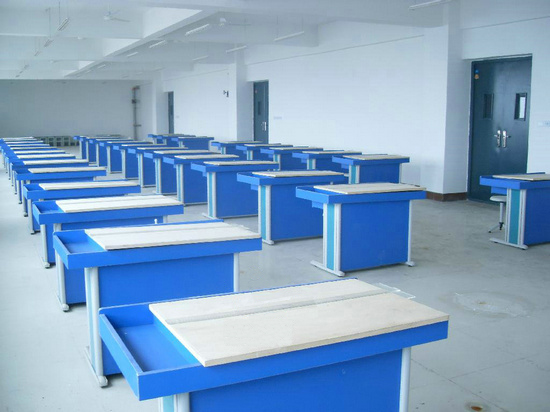

產品參考圖片：

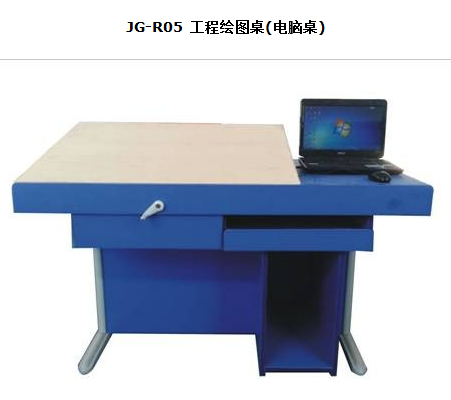

設備說明： JG-R05 工程繪圖桌 ( 電腦桌 )
一、概述
工程制圖課是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更快地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年愿望。
二、設備介紹
1 、規格尺寸
教師桌規格 :1600*800*800mm ；
學生桌規格 :1300*620*730mm ；
2 、用料規范及特點
工程繪圖桌是根據制圖課學習的要求設計的 , 符合人體工程學 , 設計新穎 , 穩定可靠 , 功能齊全。板面斜度具有 0-40 度范圍可調 , 轉動手柄即可調節面板傾角 , 傳動部分為中碳鋼和鋁合金材質的螺旋傳動 , 堅固耐用。臺面下的抽屜可放文具、資料等。右邊可放置電腦，是一款具有手工畫圖和電腦做圖的一體化工程制圖桌。是各大院校的理想制圖實驗室設備。
3 、結構介紹
鋼木結構桌體材料選用 16mm 厚優質雙貼面三聚胺板 , 桌體板截面選用優質 PVC 封邊 , 經由自動封邊機加熱 180 攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接，結實美觀； 繪圖板為高級 90*60mm 一號繪圖板；凳子為鋼塑結構圓凳；
三．主要技術參數
三聚氫胺 ( 刨花 ) 板： 16mm 厚優質刨花板，三聚氫胺貼面，符合綠色環保 E1 級標準。
特點：色澤鮮明，硬度大，耐磨，耐熱性好。耐化學藥品性能好，能抵抗一般的酸、堿、油脂及酒精等溶劑的磨蝕。表面平滑光潔，容易維護清洗。
封邊處理：臺灣碩泰公司生產的優質封邊條封邊，環保膠水。
塑鋼升降凳： PVC 座面，鋼管身 ; 管身鋼材厚度： 1mm 烤漆處理；凳面厚 6mm, 底坐三錐形設計 , 平穩牢固。整體高度 45cm 。
凳面采用模具一次成型的工程塑料面、立柱采用 φ50×1.2mm 圓管 , 金屬沖壓成型、經過酸洗、磷化、靜電噴塑，表面平整光滑，色彩協調，漆層均勻一致 , 執行標準： GB/T3325 。漆膜耐沖擊測定按 GB1732 ，耐化學測定按 GB1763 執行。
（一）學生桌配置： 規格 1300*620*730mm ；
（ 1 ） 90cm 丁字尺
（ 2 ） 90*60cm 一號繪圖板
（ 3 ）精密繪圖儀器（ 5 件一套）
（ 4 ） 25cm 曲線板
（ 5 ） 30cm 多用斜角三角板
（ 6 ）美工刀
（ 7 ）三棱比例尺
（ 8 ）多功能模板
（ 9 ）大圓弧模板
（ 10 ）不銹鋼多用擦圖片
（ 11 ）畫圓模板
（ 12 ）繪圖鉛筆（ 5 支一套）
（ 13 ） 81a 繪圖筆
(14) 四腳凳塑料 (1 張 )
(15) 學生桌 (1 張 )
（ 16 ）電腦有學校自配 |
（二）老師桌配置： 規格 1600*800*800mm ；
（ 1 ） 1200cm 丁字尺
（ 2 ） 120×90cm 零號圖板
（ 3 ）精密繪圖儀器（ 12 件一套）
（ 4 ）高亮度書寫投影（ 1 臺）
（ 5 ）投影薄膜（一盒）
（ 6 ）銀幕（一幅）
（ 7 ）制圖基本技能掛圖（一套 16 張）
（ 8 ）滑動轉椅（一張）
（ 9 ） 25cm 曲線板
（ 10 ） 30cm 多用斜角三角板
（ 11 ）美工刀
（ 12 ）三棱比例尺
（ 13 ）多功能模板
（ 14 ）圓弧模板
（ 15 ）不銹鋼多用擦圖片
（ 16 ）畫圓模板
（ 17 ）繪圖鉛筆（ 5 支一套
（ 18 ）速成制圖小模型（ 55 件一套）
（ 19 ） 81a 繪圖筆
(20) 老師桌 (1 張 )
（ 21 ）電腦有學校自配 |
|
