JG DBF-01 現代化礦井通風系統設計綜合模型裝置

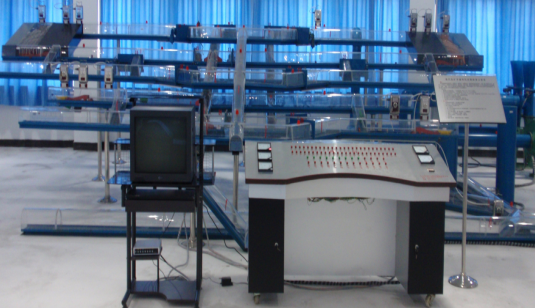

產品參考圖片：
主要功能：JG DBF-01 現代化礦井通風系統設計綜合模型裝置
（適合于一、二、三級）（按理論制作）
現代化礦井通風系統設計綜合模型裝置是一個典型的技術含量高的現代化礦井通風系統的縮影，可直觀顯示出全礦整體通風系統、通風設備、通風設施、隔爆設施、煤層注水系統、綜合防塵系統。并通過聲光電系統顯示出礦井安全監測監控系統運行實況。傳感器監測瓦斯?jié)舛取⒀鯕鉂舛�、風速、一氧化碳、負壓等參數。利用反風措施通風時，礦井反風系統運作實況等。
一、主要結構：
主井、副井、刀把式井底車場，水平運輸大巷、運輸上山、軌道上山、專用回風上山，一個普通綜采工作面（上、下巷），三個掘進工作面，一條運輸大巷，一條回風大巷。
二、實驗內容：
模擬礦井通風系統工作狀態；打開主、副井的風門，打開A井風門，使風門1#、3#、、6#、8#、9#、13#、11#、16#、15#、17#、19#、24#、31#、處于開啟狀態，5#、7#風門處于半開狀態。使風門2#、4#、20#、21#、25#、26#、29#、30#處于關閉狀態，打開風門形成礦井通風系統的工作狀態，風由副井進入井底車場。
1、 壓力測定：在巷道上取一測點分別測試相對全壓及速壓。
2、 風速測定：通過速壓測定計算風速。
3、 風量測定：通過速壓測定計算風量。
4、 風速分布：通過測定某一巷道斷面的多點速壓計算風速分布。
5、 阻力系數測定：取一段巷道上的兩個測定，分別測出兩個斷面的總能量（靜 壓、全壓、速壓）計算阻力及阻力系數。
6、 局部風阻測定：取一轉彎巷道上的兩個測點，分別測出兩個斷面的總能量（凈 壓、全壓、速壓）計算出阻力及阻力系數。
7、 進行礦井通風系統中阻力測定，選一條通過工作面的通風主線路，測定每條巷道的通風阻力，然后加起得到礦井通風系統的阻力。
8、 進行礦井主要通風機性能測定：啟動風機與通風系統斷開，風機短路進風，分別測定通風機的風量、風壓，輸入功率等參數，通風機工作狀態從全開到全閉，改變通風機的工作風量，根據對應的風量測定通風機的風壓，輸入功率等參數。根據所測參數分別繪制風壓曲線，功率曲線和效率曲線。
9、 進行反風演示;在正常通風的情況下，把風機反轉，抽出式通風變壓入式通風。
10、 通風方式：U型通風方式左邊綜采工作面實行U型通風方式通風（即：運輸平巷進風——綜采工作面——回風平巷——回風上山——總回風巷）。
11、風門調節：風門的開啟是由操作臺上的開關直接控制，一個風門對應一個開關，操作臺上的通風機開關直接控制，一個風門對應一個開關，操作臺上的通風機開關直接控制通風機的正反轉。
12、操作混合式通風：兩臺通風機同時啟動（即：抽風或壓風）。另外外設置了一個控制臺，控制臺上設置有各個風門的控制開關，風機控制開關，以及電壓表、電流表功率和功率因數表。
規格：8000mm×4000 mm×1800 mm
也可根據實際訂做
|
