綜合布線實訓室方案,綜合布線課程實訓室設計方案（按照32-48人實訓要求）

主要功能： 綜合布線實訓室方案概述

1、實訓室需要分析

1.1 傳統綜合布線課程的弊端

隨著計算機網絡技術的發展，智能化建筑建設日趨成熟。國內各行各業都處于全面的網絡化進程中，對懂理論、熟技術的高素質綜合布線人才的需求也與日劇增。而當前校綜合布線課程的設置還遠遠不能使學生具備適應布線行業實施和維護的能力，形成了目前“兩旺兩難”的矛盾形勢�！皟赏�”是指供方、需方都旺盛，校方每年的畢業生數百萬，企業也需要大量的應屆畢業生為企業注入新的活力；“兩難”是指“學生就業難，
企業招人難”，其中“學生就業難”已經成了目前很矚目的社會問題。傳統教育與社會需求
脫節，專業課程設置老套陳舊，幾年一貫制，不能及時引進國際前沿技術，導致畢業生進入企業后不能馬上適應企業的工作環境和技術要求。根據與職業院校計算機系、科的眾多老師、同學的密切接觸和溝通，目前學校對課程安排的需求大致體現在以下幾個方面：

（1）學校傳統課程內容與當前技術存在偏差，需要最新技術信息與傳統教育的結合；

（2）學校綜合布線課程“重理論、輕實踐”，需要引入實踐性強的課程課件和教學方式，尤其是實訓基地的建設比較薄弱；

（3）學校需要獲得行業內的最新技術、最新信息以及持續的技術支持和培訓，同時解決部分人才就業、學生實習等方面問題。

1.2 建設綜合布線實訓室是專業發展的關鍵
大力發展職業教育是“十一五”時期我國教育改革發展戰略的三大任務之一，教育部在提高教學質量上也做了很多引導工作，對高職院校的硬件和課程建設都提出了指導性政策。

（1）建設實訓基地，提高學生動手能力
高職教育的目標是培養高素質的技術型專門人才，出路在于提高質量辦出特色。尤其是綜合布線這樣的網絡技術專業，更要在突出職業教育的特點上狠下功夫，把專業和職業緊密地結合起來，通過改革課程體系、教學內容和教學方法，幫助學生增強就業競爭能力，提高就業率。實訓基地的建設，為學生動手實踐創造了良好的條件，提高了學生的學習興趣，使學生在學校中能夠接觸到實際工作中的環境和問題，增強解決問題的能力。
立能綜合布線實訓室提供了真實的網絡環境，可以讓學生親自設計布線、親自動手實施、親自動手管理，從而讓學生直觀、全方位了解結構化布線應用環境，加深結構化布線設計標準的認識通過在網絡實訓室中的學習和實踐，使得本校的學生具有扎實的理論基礎和很強的實踐動手能力，這些都是他們在將來的就業競爭中非常明顯的競爭優勢。

（2）教學改革，建設精品課程

布線技術的發展和產品更新?lián)Q代是非常迅速的，尤其是近兩年來，國家信息產業部對6A類標準的發布，然而很多學校還只是紙上談兵，根本無法滿足企業對綜合布線人才的需要,所以建設綜合布線實訓室是解決傳統課程的必由之路。而且創建綜合布線實訓室的同時也創建了一門優秀的課程，杭州立能信息科技有限公司提出的網絡綜合布線實訓室整體方案，不僅僅是銷售設備，還向合作院校提供認證體系教材、實驗指導教材等，并且非常有意愿與高職高專的老師一起研究綜合布線技術，共同研發教材，這樣又解決了學校開設實驗課的另一大障礙——教材障礙。因此，網絡專業既有完善、真實的實驗場所，又有實用、先進的課程教材，這將使學校把綜合布線課程開辦成精品課程成為水到渠成的事情。通過校企合作，共同申報國家精品課程，高職院�？梢詫⒕W(wǎng)絡專業辦成本校的優勢專業，企業也可以獲得更高的知名度和人才儲備基地，真正實現雙贏。
（3）培養“雙師型”教師

“雙師型”教師是高職教育對專業課教師的一種特殊要求，即要求專業課教師具備兩方

面的素質和能力：一要類似文化課教師那樣，具有較高的文化和專業理論水平，有較強的教

學、教研及教學能力和素質；二要類似工程技術人員那樣，有廣博的專業基礎知識，熟練的

專業實踐技能，一定的組織生產經營和科技推廣能力，以及指導學生創業的能力和素質。

綜合布線實訓室的建設可以提高教師的教學水平。極大地改善了計算機網絡實驗教學的條件，可以讓教師接觸到許多前沿的布線技術，開闊思路和眼界，這些都極大地提高了教師自身的網絡技術方面的素養。同時通過建設綜合布線實訓室，教師可以和設備廠商保持密切的技術聯系，企業提供專門的渠道和教師進行日常的技術交流和教學支持可以幫助提高教師的授課水平。教師進入企業進行實踐，考取企業的認證證書，成為“雙師型”教師。

（4）參與示范性職業院校建設，創學校品牌

示范性職業院校建設是《國務院關于大力發展職業教育的決定》提出的加強職業教育基

礎能力建設的重要內容�！稕Q定》提出，要“實施職業教育示范性院校建設計劃，在整合資

源、深化改革、創新機制的基礎上，重點建設高水平的培養高素質技能型人才的1000所示范

性中等職業學校和100所示范性高等職業院�！�。

網絡實訓室和網絡課程以其技術先進型和應用廣泛性，在申請示范性院校中會為學校增

加重要的砝碼。

1.3 校企合作需要選擇合適的合作伙伴

目前，許多高職院校已經意識到建設綜合布線實訓室是學校建設網絡專業必不可少的硬件條件，各院校開始紛紛建設網絡實訓室。對于學校來說，建設網絡實訓室，不僅僅是選擇購買某一個布線廠商的產品，而應該是要選擇一個長期的合作伙伴，由這個合作伙伴提供網絡設備,以及使用這些設備的實驗手冊，進而提供課程、教案，對老師有專業的師資培訓，對學生有職業規劃的指導，最終聯合建立綜合布線實訓基地，進行包括網絡認證、聯合開發教材、共同申報示范性基地等全系列深入的合作。因此說院校應該選擇的不是一個單純的設備供應商，而是一個提供高職院校綜合布線實訓基地整體解決方案的合作伙伴。

2、實訓室功能說明

綜合布線實訓室是綜合布線課程的重要組成部分，為提高學生動手能力創造了良好的平臺。通過培養學生的綜合布線系統拓撲設計、工程施工、測試、項目管理等方面的能力，使學生了解計算機網絡技術、拓樸結構，計算機網絡工程的規劃與建設，了解綜合布線系統，綜合布線系統中的傳輸介質，綜合布線工程的設計與施工等內容，分析典型的網絡工程與綜合布線項目，學會網絡工程與綜合布線項目的設計、施工與管理等知識，為他們走上相應的工作崗位奠定理論和實踐基礎。杭州立能信息科技有限公司開發的標準綜合布線實訓室能夠容納50人同時進行各項實訓教學活動。詳細功能如下：

1、 提供全方位認識結構化布線設計標準和各系統工作流程的現實環境。

2、 可對綜合布線子系統、傳輸介質和相關專業設備的立體展示功能。

3、 基礎的模塊端接、水晶頭制作、鏈路故障分析功能。

4、 綜合布線各子系統連接施工技術、項目竣工驗收等綜合實訓功能。

5、 傳輸介質（銅纜、光纜）測試分析功能。

6、 提供建筑智能化中其他子系統融合擴展功能
配置清單及報價

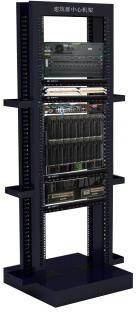

1.建筑群中心設備間與通信鏈路裝置1臺

1.結構：
模擬CD和建筑群子系統，包含中心設備間和干線兩個部分，是實訓室的有源交換設備和無源布線系統匯聚的場所，提供布線系統展示和運作的功能；干線由語音和數據鏈路組成，結構上即由設備間通過橋架連接至綜合布線實訓操作臺或工程項目模擬建筑的樓宇設備間BD，并預留足夠的長度供學生作主干端接訓練。
2.基本配置：

? 42U黑色開放式立式機架1臺，帶2個垂直理線槽、地彈式電源插座及信息插座各1個；
? 網絡交換機1臺，24個10/100M自適應端口；
? RJ45-SC光纖收發器1對；
? 機架式網絡服務器1臺，Intel Xeon CPU，主頻≥2GHz，內存2GB，硬盤500GB，帶19吋液晶顯示器、滑軌；
? 語音交換機1臺，4外線48分機，1部專用話機；
? 24口cat5e 模塊式配線架1個；
? 100對110語音配線架1個；
? 理線架2個；
? 12口SC光纖配線架1個。3. 其它連接線材：
? SC 尾纖24條；
? 彩色cat5e 2米跳線24條；
? 110-110 1對跳線6條；
? 110－RJ45 1對跳線6條；
? SC-SC 3米雙工光纖跳線6條；
? cat3室內25對線纜100米；
? 室內多模6芯光纜100米；
? cat5e非屏蔽網線1箱；
? 2*3電源插座1個。

4.實訓功能說明：
展示綜合布線設備間機柜（建筑群中心機架CD）的安裝規范、標識規范、運作原理，同時接入校園網，不僅讓綜合布線實訓室形成一個互聯互通的真實網絡結構，而且可以讓學生直觀的認識、了解建筑群布線中心設備間的基本架構。讓學生能直觀生動地認識和學習綜合布線設備間子系統的構成和運作。

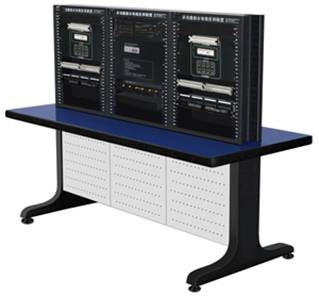

2、多功能綜合布線實訓臺（32-48人同時實訓）8臺


1. 結構：
臺式；長2000mm×寬860mm×高1480mm。
多功能 綜合布線實訓裝置 由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓、配線子系統管/槽布線技術實訓、光纖端接和配線實訓、以及雙絞線端接故障演示實訓等裝置組成，物理上與實訓室中心設備間機架用5E類雙絞線相連，是完善的可使用的有源網絡子系統實體。實訓操作臺可維護性強，各個訓練功能和測試功能模組全部采用結構化設計，當其中一部分因磨損需要更換時可以采用最小化的方式，只需對單一模組進行更換，節約維護成本和教學成本。
2. 性能：
1）★能滿足6人、每人1套實訓裝置同時進行銅纜或光纜端接實訓，實訓臺雙面操作，每個學生獨立操作區域?qū)挾炔恍∮?00毫米，彼此之間不會干擾；
2）★雙絞線端接測試實訓。測試雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等，測試結果用液晶進行顯示。
3）★雙絞線端接故障演示實訓，利用雙絞線端接故障演示裝置，學生可以真實模擬測試常見網絡布線工程中出現的各種布線故障，提高布線質量，積累正確布線和排除布線故障的經驗。
4）光纜配線和熔接實訓，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
3. 配置要求：
1）★雙絞線端接測試裝置1臺，帶液晶顯示器；
2）★雙絞線打線測試實訓裝置4套，每套包括8個4對110接線端子，內置端接測試模塊，配套LED指示燈；
3）★雙絞線跳線測試實訓裝置4套，每套包括8個RJ45網絡接口，內置端接測試模塊；
4）光纜實訓模組2套，每套實訓模組包括ST、SC耦合器各12個；
5）19”14U三聯開放式操作臺1張；
6）24口網絡配線架4個，100對110語音跳線架4個，理線環4個；
7）操作臺1張。
4. 實訓功能：
1）★雙絞線打線實訓：每套打線測試實訓裝置配8個4對110接線端子，用4根雙絞線，可訓練打線64次。4套裝置可訓練打線256次。
2）★雙絞線跳線制作實訓：每套跳線測試實訓裝置配8個RJ45網絡接口，用4根雙絞線，可訓練壓線8次。4套裝置可訓練壓線32次。
3）★雙絞線端接測試實訓：對雙絞線接線圖，包括正常連接、開路（斷路）、短路、反向線對（Reversed Pair）、交叉線對(Crossed Pairs)和串對(Split Pairs)，進行測試實訓。
4）★雙絞線端接故障演示實訓：通過嵌入式系統和LCD模擬演示雙絞線端接狀態（接線圖），包括正常連接、開路（斷路）、短路、反向線對（Reversed Pair）、交叉線對(Crossed Pairs)和串對(Split Pairs)故障等。
5）光纜配線和熔接實訓：每次能夠熔接4根6芯光纖，也能插接12根ST-ST光纖跳線或者12根SC-SC光纖跳線，或者24根ST-SC光纖跳線。
6）能夠進行綜合布線系統各種永久鏈路實訓。實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓。能夠搭建多種網絡鏈路和測試鏈路的平臺。
7）綜合布線工程實訓：水平子系統管/槽布線技術實訓；工作區子系統網絡插座安裝實訓。

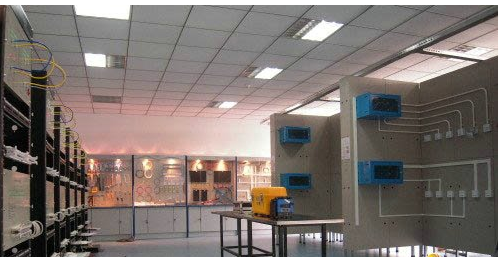

3、鋼結構模擬工程實訓樓（32-48人同時實訓）


全鋼結構，能夠進行5000次以上的重復實驗。長7950mm，寬2650mm，高2600mm。成“十十十”型，分12單元。由12模塊組成12個角，每個角4人，滿足48人同時實訓。同時或者交叉模擬網絡綜合工程的12個工作區、12個設備間、12個垂直、12個水平、6個管理等子系統。模塊化設計。每個實訓柜由冷軋鋼板彎曲組成，門板由200mm、400mm、800mm高幾種規格組成，可拆裝。
1、個實訓墻模塊面板上開有M6的螺孔，螺絲孔間距為10cm。在螺絲孔后可以直接固定螺帽，或者在門板后直接配置木板，用自攻螺絲進行固定。
2、實訓墻單元之間有連接件，線纜能夠在墻體內部自由穿越。
3、實訓墻底部有底座，底座和實訓墻之間通過螺絲固定，底座之間有連接件。線纜能夠在底座內部自由穿越。底座側邊有開孔。
2、功能要求：
1）能夠模擬實際建筑物的所有綜合布線功能區域。可完成干線、配線布線和墻上線槽、線纜敷設，以及機柜安裝和工作區信息模塊端接等實訓。
2）每個實訓區域可布置明裝及暗裝雙口信息插座，模擬樓板可布置雙口地板信息插座。整套裝置可布置布置明裝及暗裝雙口信息插座，雙口地板信息插座。墻面安裝孔采用標準自攻螺絲進行線槽、底盒的實訓安裝，墻面安裝孔孔距為3.5X3.5cm，墻面內嵌高密度安裝板，可多次安裝使用和更換。
3）墻面預設各種網絡設備、智能樓宇系統前端設備、插座、機柜等安裝螺孔，可模擬線槽和底盒的現實安裝環境。
4）具有網絡綜合布線設計和工程實訓平臺功能。
3、實訓功能說明：
1）鋼結構的模擬建筑物是仿真的網絡工程實訓環境。完全模擬一棟真實建筑物的七大子系統，同時具備建筑物的明布線和暗布線兩種方式，要求每個學生最少完整安裝一個明裝、一個暗裝、一個地板安裝共三個信息點，以項目組為單位完成綜合布線6個子系統的設計、安裝、工程管理/監理、測試驗收等內容的綜合訓練。
2）實訓內容：方案設計；圖紙制作；管槽路由安裝；線纜與設備安裝施工；模塊、面板安裝；系統測試與驗收；文檔整理等。

4、樓層設備間與通信鏈路裝置16套
1.結構要求：
模擬FD，包含設備間、管理和干線子系統三個部分，提供布線系統展示、實訓和通信系統連接的功能；干線子系統由語音和數據鏈路組成，結構上由設備間FD通過干線連接至樓宇中心設備間BD，并預留足夠的長度供學生作主干端接訓練。
2. ★配置要求：

?6U壁掛機柜1臺；
?24口cat5e 模塊式配線架1個；
?100對110語音配線架1個；
?理線架1個。
3.實訓功能說明：
模擬FD、管理和干線子系統，展示綜合布線樓層設備間機柜的安裝規范、標識規范、運作原理，不僅讓綜合布線實訓室形成一個互聯互通的真實網絡結構，而且可以讓學生直觀的認識、了解樓層設備間的基本架構。讓學生能直觀生動地認識和學習綜合布線設備間子系統的構成和運作。進行大對數雙絞線打線以及綜合布線系統管理實訓。

5、WT-B綜合布線工具箱20套

1.規格要求：
長430mm×寬340mm×高80mm，便攜式帶拉手。
2. ★配置要求：

?雙用壓線鉗1把；
?剝線鉗1把；
?調力型110打線鉗1把；
?五對打線鉗1把；
?簡易線序測試儀1臺；
?斜口鉗1把；
?尖嘴鉗1把；
?數字測電筆1支；
?一字起子1把；
?十字起子1把；
?活動扳手1把；
?3米鋼卷尺1把；
?美工刀1把。
3.實訓功能說明：綜合布線工程所需工具，功能：配線架端接、模塊端接、水晶頭制作、通斷測試等，讓學生數量掌握綜合布線工程工具的使用


6、光纖熔接機1臺
適用光纖：SM (單模), MM (多模), DS (色散位移)光纖, NZDS (非零色散位移，即G.655光纖)。
包層外徑：80 to150μm、被覆光纖直徑：100 to1000μm。
光纖切割長度： 8-16mm、
熔接時間： ≤9 秒（標準SM）。
溶解模式自動
平均接續損耗： 0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS)。
光纖放大倍數： X軸和Y軸獨立顯示，放大倍數380倍；或X/Y軸同時顯示，放大倍數200倍。
顯示： 高性能5英寸彩色LCD顯示屏，顯示內容可翻轉,方便雙向操作。三維圖像處理功能，可同時觀察X軸、Y軸方向。暫停功能，便于科學教研。語言顯示:支持中文
電極壽命：≥2500次。
加熱模式： 加熱時間1～60秒可調、典型加熱時間：30 秒(標準)。
鋰電池容量： 200次接續及加熱（典型）。
電源： 交流適配器輸入電壓85-260V 50／60Hz，輸出電壓：DC13.5V /5A 直流輸入電壓12V ( 內置鋰電池6600mAh )。
終端接口： RS232 接口。
防風性能： 在15m/s的強風下能進行接續。
7、光纖熔接工具箱1套
（1）束管鉗1把
（2）8寸多用剪1把
（3）剝皮鉗1把
（4）美工刀1把
（5）6寸尖嘴鉗1把
（6）6寸鋼絲鉗1把
（7）6寸斜口鉗1把
（8）光纖剝線鉗1把
（9）6寸活動扳手1把
（10）橫向開纜刀1把
（11）清潔球1把
（12）背帶1條
（13）酒精泵1個
（14）2米鋼卷尺1把
（15）組合螺絲批1套
（16）微型螺絲批1套
（17）鑷子1把
（18）記號筆1個

8、其他耗材及配件
學生凳48張

1.實訓配套元器件：雙口底盒、面板：RJ45/RJ11，64套；網絡模塊：RJ45，64個；電話模塊：RJ11，64個；雙口地板信息插座：RJ45/RJ11（含模塊），32套；電話機：4部； 1.5米人字梯：4架。
1.實訓配套消耗材料： RJ45水晶頭，1000個； RJ11水晶頭，1000個；超五類雙絞線，2箱；膨脹螺絲，2000個； 40PVC線槽及角件，80米； 20PVC線槽及角件，120米。
1.線管存放架：鋼結構，長1.8米，存放PVC線槽和線管，高1米， 2層棚板。
1.鏈路通：LinkRunner鏈路通8臺
