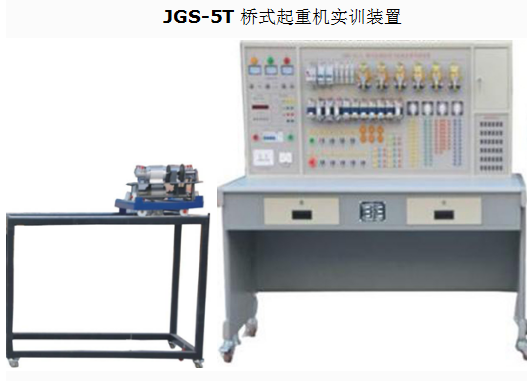

橋式起重機電氣技能實訓考核裝置"是在橋式起重機電氣技能接訓等考核裝置抑基礎上進行改造升級，它增加了20／5 t橋式起重機仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連持在一起,由于將機床的運動全部展現出來，因而使教學更加形象生動,本裝置適合于維夠電工(電工)初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、功能特點
1．20／5 t橋式起重機半實物仿真模型是參照實際寫5 t橋式起重機尺寸—定比例縮小的設計；
2．本套裝置電氣部分的操作，能實現20／5 t橋式起重機各種運動控制，它包括：主鉤的起吊和下降、副鉤的起吊和下降、大車的左右移動、小車的前后移動、主鉤起吊和下降調速、副鉤起吊和下降調遣、大車及小車移行調速-極限位置限位保護；
3．機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；
4．半實物模型上所用電機的電壓等級與實際的機床是完壘相同；
5 半實物機床的床身采用鑄件，專用模具—次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6半實物機床各部件采用不同的顏色，培訓時學生更容舄理解接受；
7．半實物機床活動導軌表面采用高頻淬火工藝-經久耐用；
8．智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（3）分數查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
二、技術性能
1.輸入電源：三相四線(380V±10％50Hz)。
2．工作環境：溫度-10℃～+40℃，相對濕度<85％(25℃)，海拔<4000m
3.裝置容量：<0-2kVA
4．漏電保護動作電：≤30mA；漏電保護動作時間：≤o．1 s
5.控制屏尺寸，1575MM×725MM×1535MM
6．20/5t橋式起重機模型尺寸:1500MM×700MM×1000MM
7.大車行程:500M
8．小車行程:300M
三、設備配置
序號 |
名稱 |
數量 |
備注 |
1 |
橋式起重機電氣技能視訊考核裝置 |
1臺 |
|
2 |
20/5T 橋式起重機半實物模型 |
1臺 |
配有與電氣部分的連接接口,通過電纜連接 |
四、實訓項目與目的
1．熟悉常用低壓電器的機構、原理
2．通過觀察機床模型的運動，了解機床的實際運動
3．了解機庶電器赫q的原理及各種保護裝置
4．掌握機床中常見故障的排除方法
五、故障點設置一覽表
故障編號 |
故障現象 |
1 |
起重機無法啟動 |
2 |
副鉤不能下降 |
3 |
扶溝不能下降 |
4 |
小車不能向后 |
5 |
打車不能向右 |
6 |
副鉤不能提升 |
7 |
副鉤不能提升 |
8 |
打車不能向左 |
9 |
起重機無法啟動 |
10 |
起重機無法啟動 |
11 |
起重機無法啟動 |
12 |
起重機無法啟動 |
13 |
起重機無法啟動 |
14 |
起重機無法啟動 |
15 |
主鉤不能啟動 |
16 |
主鉤不能啟動 |
17 |
主鉤不能啟動 |
18 |
不能強力下降 |
19 |
主鉤電動機不能正轉 |
20 |
主鉤不能強力下降 |
21 |
制動器(用YA5模擬)不能松開.電阻不能被短接 |
22 |
電磁制動器不能松閘 |
23 |
主鉤調速不正常 |
24 |
主鉤調速不正常 |
25 |
當操作手柄從強力下降5檔往回板時,使KM5不能自鎖 |
26 |
大車不工作 |
27 |
主鉤不工作 |
|
