JGYMDY-1型電子產品工藝技能及生產工藝流水線焊接裝配創新實訓臺
主要功能：電子產品工藝技能及生產工藝流水線焊接裝配創新實訓臺
一 . 裝置簡介

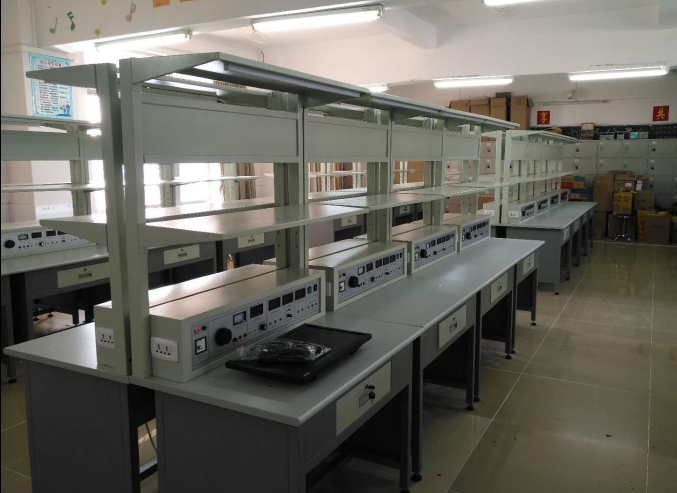

本系統為單面單工位設計，每臺配備單獨的日光燈照明，每工位獨立器具柜，可拼接成焊接生產流水線。根據維修電工國家職業標準對電子裝配技能要求，可完成焊接基本訓練、電子產品安裝調試、儀表使用等實訓。通過實訓，可使學生掌握焊接基本技能、常用電子裝配工具儀表的使用、電子產品設計制作、電子產品安裝、電子產品調試、電子產品維修等專業技能。本裝置是高度仿真的電子焊接裝配生產線，滿足學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。
二 . 技術性能
1. 多功能實訓臺（單面）
2. 輸入電源：單相三線 220V 10%;50HZ
3. 工作環境：溫度 -10%---+40%

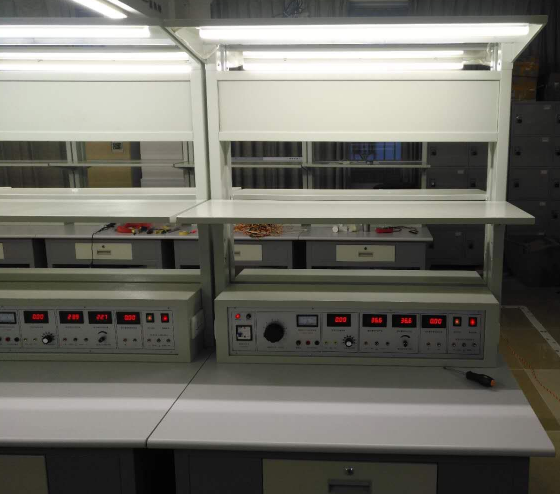

4. 尺寸為： 1000 × 700 × 1800mm ；臺面高 750mm ；掛板高 1050mm ；帶抽屜，整體為鋼木結構；前端有寬為 300mm 的層板，用于放示波器或函數發生器等常用工具；臺面配備防燙絕緣膠皮；臺子自帶電源部分包括：單相 220V 交流市電，由插座輸出，可供外接儀器備用。實訓臺頂端自帶 LED 日光燈；用于照明；
三 . 配套實驗工具
螺絲刀，鉗子，焊錫，烙鐵架，簡易吸錫器，清潔海綿。
四 . 實訓項目
1. 簡易催眠器的焊接與調試
2. 簡易正弦波信號發生器的焊接與調試
3. 多路穩壓輸出電源的焊接與調試
4. 聲光控開關的焊接與調試
5. 1.5V 點亮 LED 閃燈的焊接與調試
6. 觸摸開關的焊接與調試
7. 簡易門鈴的焊接與調試
8 ．小兔子眨眼睛的焊接與調試
9 ．聲控小夜燈的焊接與調試
|
