1、配電箱部分

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

1 三相四線有功電度表 DT862-4 只 1 5A,接線端子連接 安裝在配電箱內

2 隔離開關 HG1-32/30 只 1 3極，30A 同上

3 漏電型空氣開關 DZ47LE-32 只 1 3P+N 同上

4 空氣開關 DZ47-63/C6 只 1 3P 同上

5 漏電型空氣開關 DZ47LE-32/C6 只 1 1P+N 同上

6 電源指示燈 AD58B-22D 只 3 黃、綠、紅各一只 同上

7 配電箱箱體 450mm×520mm×220mm 只 1

2、照明套件

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

1 日光燈組件 T5一體化 21W（帶罩） 套 1 散裝發出

2 節能燈 9W 只 2 同上

3 鈉燈 110W 套 1 含燈頭及鎮流器和燈罩 同上

4 螺口平燈頭 E27 只 2 同上

5 聲控開關 86型 只 1 同上

6 泰力1插 118型 只 2 同上

7 泰力2插 118型 只 1 同上

8 泰力1開 118型 只 1 同上

9 2開 86型 只 2 同上

10 3開 86型 只 2 同上

11 吸頂燈 21W 只 1 配節能燈管 同上

12 觸摸開關 86型 只 1 同上

13 暗盒 86型 只 5 同上

14 明盒 86型 只 3 同上

118型 只 1 同上

15 白板 86型 只 2 同上

16 人體感應開關 只 1 同上

3、電氣控制箱

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

1 塑殼開關 NM1-63S/3200 20A 只 2 3極 安裝在控制箱內

2 接觸器 CJX2-0910/220V 只 5 同上

3 輔助觸頭 F4-22 只 3 同上

4 PLC FX1N-24MT 只 1 同上

5 變頻器 三菱/0.75KW 只 1 同上

6 時間繼電器 ST3PF-2 30S AC220V 只 1 2組斷電延時 同上

ST3P C-A 30S AC220V 只 1 1組瞬動、1組延時 同上

7 熱繼電器 JR36（獨立安裝） 只 2 0.4A(調節范圍0.25~072A) 2只

同上

8 溫度控制器 E5CZ-C2MT 只 1 同上

9 觸摸屏 TPC7062K 只 1 7寸彩色屏（昆侖通泰） 安裝在控制箱內

10 安裝導軌 C45 條 若干 同上

11 電源指示燈 AD58B-22D 只 5 紅色 同上

12 按鈕開關 LA68B-EA35 只 10 紅、綠各5只 同上

13 緊急停止開關 LA68D-11ZS 只 1 紅色 同上

14 旋鈕開關

（選擇開關）

LA68B-ED35 只 2 3擋 同上

16 控制箱箱體 500mm×700mm×230mm 只 1

7、電工工具

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

1 尖嘴鉗 125mm 把 1 散裝發出

2 剝線鉗 把 1 同上

3 壓線鉗 把 1 同上

4 電工鉗 200mm 把 1 同上

5 一字螺絲刀 Φ4×100mm 把 1 同上

6 十字螺絲刀 Φ4×100mm 把 1 同上

7 電筆螺絲刀 500V 把 1 同上

8 萬用表 MF47 盤 3 同上

9 鋁合金人字梯 1.5米高 付 1 同上

10 平銼刀 200mm 根 1 同上

11 鋼卷尺 3m 只 1 同上

12 電工刀 多用105mm 把 1 同上

13 鋼板尺 300mm 把 1 同上

14 直角尺 200mm 把 1 同上

15 活動扳手 6吋 把 1 同上

16 六角扳手 套 1 8件套 同上

17 手鋸弓 架 1 同上

18 手鋸條 細牙 根 10 同上

19 PVC管彎管器 根 1 用于Φ16PVC管彎管 同上

4、電機

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

1 三相交流異步電動機 YS5024(Y-△) 只 1 在電機底板上

2 三相交流異步電動機 YS5024(Y-△)帶離心開關 只 1 在電機底板上

3 三相交流異步電動機（雙速180W） YS5012/4雙速電機 只 1 在電機底板上

4 單相電機 電機 （含電容） 在電機底板上

5 它勵直流電動機 DC220V/50W 只 1 在電機底板上

5、傳感器支架

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

1 行程開關 YBLX-ME/8104 只 4 見圖紙 安裝在傳感器支架上

2 電容式傳感器 CSB4-18M60-EO-AM 只 1 見圖紙 安裝在傳感器支架上

3 電感式傳感器 GH1-1204NA 只 1 見圖紙 安裝在傳感器支架上

4 光電式傳感器 GH3-N1810NA 只 1 見圖紙 安裝在傳感器支架上

5 溫度傳感器

（熱電阻、熱電偶） Pt100 只 1 與溫控器配套 散裝發出

K型（￠5×50×550） 只 1

6、線路器材

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

1 PVC管 Φ16 根 2 3米 散裝發出

2 PVC直通 Φ16 只 10 同上

3 PVC杯梳 Φ16 只 30 同上

4 扎帶 3×100mm 包 1 1000只/包 同上

5 M4*20螺絲（帶帽） 200只/套 套 1 帶2只平墊、 同上

6 行線槽 3025 根 2 2米/根 同上

7 絕緣導線 BVR1.5mm㎡ 盤 3 紅、綠、黃各1盤 同上

BVR1.0mm㎡ 盤 2 藍、雙色個1盤 同上

8 PVC線槽 40×20mm 根 2 3米/根（白色） 同上

25×15mm 根 2 3米/根（白色） 同上

9 金屬橋架 50×30系列 套 1 同上

10 異型號碼管 1.5mm 米 6 同上

11 冷壓叉 SVΦ1.5 只 280 紅、綠、黃各80只，藍、黑各20只 同上

12 纏繞帶 Φ10（10米/包） 包 2 同上

13 管卡 16U型 只 30 同上

14 自攻絲 Φ6×15mm 只 100 同上

8、其他

序號 名稱 規格/型號 單位 數量 備注（說明） 狀態

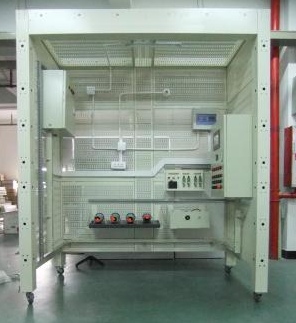

1 YM-156A電氣安裝與維修實訓裝置臺架（2人組標準配置） 長×寬×高=

2006mm×1003mm×2410mm 組 1 見圖紙 材料名稱 單位/數量 散裝發出

現場組裝

156立柱 4根

156大網孔板 10塊

156小網孔板 4塊

156三層框架 4個

156單層框架 2個

156長網孔連接板 1個

156短網孔連接板 1個

156A后橫梁 1根

156A前橫梁 1根

156網孔梁柱 3個

156側梁 2根

自鎖腳輪￠75 4只

短安裝螺絲（六角：M6*40mm） 60只

網孔板安裝螺絲（六角：M6*60mm） 35只

長安裝螺絲（六角：M6*150mm） 65只

￠6平墊 200只

￠6彈墊 100只

M6螺帽 100只

2 可移動工具臺 輛 1 帶重載自鎖腳輪 同上

3 配電箱 PZ30-12明裝式 只 1

4 漏電型空氣開關 DZ47LE-32/C6 只 2 1P+N 同上

5 空氣開關 DZ47-63/C6 只 2 1P 同上

6 機床考核掛板 CA6140車床電路 1 網孔板 同上

7 機床掛板支架 專用 塊 1 同上

8 絕緣地毯 ㎡ 1 1m×3m兩塊 同上

1、電表箱的安裝

2、配電箱的安裝

3、日光燈的安裝

4、白熾燈的安裝

5、吸頂燈的安裝

6、節能燈的安裝

7、高壓鈉燈的安裝

7、PVC管的處理與布置

8、PVC管的穿線

9、開關與插座的安裝

10、分線盒的安裝

11、線路分配設計

12、施工規范的學習與訓練

13、安全施工要求學習與訓練

14、兩地控制一盞燈

15、線槽布線施工訓練

16、隱蔽工程施工訓練

17、隔離開關的安裝

18、配電線路的接線實訓

1) 金屬橋架的組合與安裝實訓；

2) 塑料線槽的敷設實訓；

3) 金屬線管的敷設實訓；

19、電氣控制箱的安裝

20、電氣控制電路安裝實訓

1) 三相異步電動機直接起動、停車的控制電路連接；

2) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

3) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

4) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

5) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

6) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

7) 定子繞組串聯電阻啟動控制電路的連接；

8) 三相交流異步電動機能耗制動控制電路的連接；

9) 三相交流異步電動機反接制動控制電路的連接；

10) 多臺（3臺及以下）電動機的順序控制電路的連接

11) 電動機的往返行程控制電路的連接；

12) 直流電動機的正反轉控制；

13) 直流電機的調速實驗；

14) 普通車床控制電路的連接；

15) 電動葫蘆控制電路的連接；

16) 三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

17) 兩地控制電路的連接；

18) 按鈕切換的雙速電動機調速控制電路的連接；

19) 時間繼電器切換的雙速電動機調速控制電路的連接；

20) 離心開關配合的反接制動控制電路的連接；

21、變頻器面板功能參數設置和操作實訓；

22、變頻器對電機點動控制、啟�？刂疲�

23、電機轉速多段控制；

24、工頻、變頻切換控制；

25、基于模擬量控制的電機開環調速；

26、基于面板操作的電機開環調速；

27、變頻器的保護和報警功能實訓；

28、基于PLC的變頻器開環調速；

29、PLC控制電機順序啟動；

30、PLC控制三相異步電動機Y-△啟動電路；

31、觸摸屏的參數設置；

32、觸摸屏的編程；

33、觸摸屏、PLC、變頻器的綜合實訓；

34、兩相混合式步進電機的控制；

35、CA6140車床電路智能實訓
