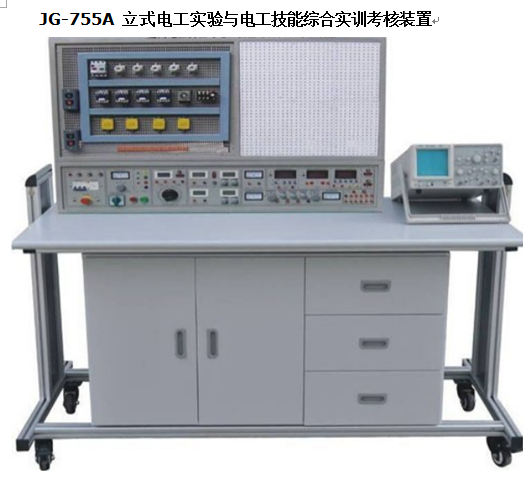

JG-755A 立式電工實驗與電工技能綜合實訓考核裝置

一、概述：
　 立式電工實驗與電工技能綜合實訓考核裝置,即能完成“電工學”“電工原理"等課程實驗，又能完成"電工技能訓練”“電工實訓”“電力拖動控制線路與技能訓練”等課目的實訓，還可擴展PLC可編程控制、變頻技術等課程實驗實訓。實驗部分在九孔萬能通用實驗板上完成，可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路等實驗項目。實訓考核部分在網孔板上完成，接近工業現場，動手能力強，實訓方法靈活，能完成"工具及儀表的使用"，"電工基本技能訓練"，"電動機的安裝維護與故障處理"，"電動機基本控制線路的安裝、 調試與維修"，"常用生產機械電氣控制線路的故障分析與處理"等實訓考核項目。該裝置適用高等、中等、職校及技校現有實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
二、特點：
　　 1、即能完成電工實驗又能進行電工實訓考核，大大節省實驗用房，節省管理人員。
　　 2、創新實驗部分元件盒體透明，直觀性好，盒蓋與盒體采用較科學的壓卡式結構，維修拆裝方便。透明創新元件盒在九孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用、快速掌握。
　　 3、技能實訓部分在網孔板上完成，操作方便、靈活，更換便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。
　　 4、創新實驗實訓項目豐富，裝置功能齊全。
　　 5、設有電壓型電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設備和操作者安全。
　　 6、參考標準為一室12臺學生臺，1臺教師臺，用戶可根據學生人數酌情增減，教師臺即能演示又能分別控制學生臺的工作電源。

主要功能： JG-755A 立式電工實驗與電工技能綜合實訓考核裝置

三、技術性能：
　　 1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
　　 2、溫度：-10 ℃ ～40 ℃ ，相對濕度＜85%（25 ℃ ）
　　 3、裝置容量：＜1KVA
　　 4、重量：200Kg
四、功能構成
　 1、電源及參數：
　　 1.1輸入電源：三相四線電源，輸入時信號燈亮
　　 1.2電源輸出：總電源開啟后，按下啟動按鈕，三相四線交流電源輸出，有450V交流電壓表指示輸出電壓。有0/1開關單獨控制三相電源的輸出。
　　 1.3可調交直流電源：0～240V連續可調交流電源輸出，有表指示。輸出最大電流2A，同時有0-250V直流電源輸出（配備一臺0.5KVA單相調壓器）
　　 1.4雙路恒流穩壓電源：具有過載及短路保護功能，二路輸出電壓都為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為2A，具有電流值預設功能。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
　　 1.5直流穩壓電源：固定+5V，電流0.5A。
　　 1.6低壓交流電源：輸出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，最大電流1.5A。
　 2、安全保護：設有電壓型和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，確保操作者和設備安全。
　 3、功率輸出函數發生器：
　　 1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
　　 2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
　　 3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
　　 4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
　　 5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
　　 6）頻率計高測量范圍100MHz，自動換檔。
　 4、直流數顯毫安表一只，采用ECL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
　 5、智能型真有效值交流電流表一只
　　 由單片機主控測試電路構成全數顯和全測程交流電流表一只，通過鍵控、數顯窗口實現人機對話功能控制模式。能對交流信號（20-20KHz）進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。同時能對數據進行存儲、查詢、修改（共15組，掉電保存）。
　 6、智能型功率、功率因數表
　　 由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
　 7.虛擬儀器(不需電腦配合使用)：
　　 （1）終端部分（裝學生實驗屏上）同時配有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
　　 （2）基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
　　 （3）參數：
　　 1）兩路虛擬任意波形信號發生器，輸出頻率可編程，電壓幅度可調；
　　　　 通道數：2路
　　　　 分辨率：8 bits
　　　　 電壓范圍：-5~5V
　　　　 頻率步長：1HZ
　　　　 波形：任意信號
　　　　 輸出頻率：>1MHZ
　　 2）雙蹤存貯示波器，多種同步方式，存貯深度可編程；
　　　　 通道數：2路
　　　　 帶寬：20MHZ
　　　　 分辨率：8位
　　　　 電壓范圍：-10~+10V
　　　　 存貯深度：64K
　　 3）雙通道頻譜分折儀；
　　 4）八通道邏輯分折儀，多種同步方式，存貯深度可編程；
　　　　 8路輸入
　　　　 分 率：25nS
　　　　 存貯深度：64KHZ
　　 5）數字三用表，可測電阻、電容、電感、電壓等；
　　　　 數字IO口
　　　　 通道數：8路IO
　　　　 輸入電平：TTL
　　　　 輸出電平：TTL
　　　　 電流驅動：20mA/通道
五、全室構成與配備（以參考標準：1臺教師臺，12臺學生臺為例）
　 1、實驗實訓屏12個，每臺學生臺配備1臺，材質為鐵質雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控制單元。
　 2、操作桌：鋁木結構，桌面為防火、防水、耐磨高密度板。共12張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部為元件儲存柜，放置元器件。
　 3、教師臺1臺：由實驗實訓演示屏、桌、學生電源集成控制器組成，即可作實驗實訓講解演示又能分別控制學生臺的工作電源以提高安全系數。
　 4、器材配備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：

六、參考實驗實訓項目
A：技能實訓部分
1．低壓驗電筆的使用
2．滅火器的操作方法（教師演示）
3．口對口人工呼吸法和胸外心臟壓擠法急救的掌握
4．常用工具的使用與識別
5．常用導線的連接和絕緣的恢復
6．電烙鐵的拆裝與焊接技能訓練
7．電工識圖訓練
8．電工布線工藝
9．日光燈電路的按裝接線
10．單相電度表直接接線電路安裝
11．單相電度表經電流互感器的接線電路安裝
12．配電板安裝
13．室內配線
14．室內照明電路安裝
15．萬用表轉換開關的使用和讀數
16．交流電壓的測量
17．直流電壓、直流電流的測量
18．電流表、電壓表的安裝
19．電阻的測量
20．兆歐表、鉗形電流表接地電阻測定儀的使用
21．單相功率、功率因數的測量
22．三相四線有功電度表的安裝接線
23．三相四線有功電度表經電流互感器的安裝與接線
24．常用開關繼電器拆裝 25．交流接觸器的拆卸與組裝
26．常用啟動器的結構觀察與檢測
27．小型變壓器的制作
28．小型變壓器故障檢查與排除
29．三相鼠籠式電動機的拆裝與測試
30．三相鼠籠式異步電動機運行
31．三相鼠籠式異步電動機的定期檢修
32．三相鼠籠式電動機故障分析
33．定子繞組局部故障的排除
34．單相電容式電動機繞組的拆裝
35．單相電容式電動機故障與排除
36．手動正轉控制線路的安裝與檢修訓練
37．接觸器點動正轉控制
38．具有自鎖的正轉控制
39．具有過載保護的正轉控制
40．接觸器聯鎖的正反轉控制
41．按鈕聯鎖的正反轉控制線路
42．按鈕、接觸器復合聯鎖的控制線路
43．按觸器控制Y- △ 降壓控制
44．X62-W型銑床主軸與進給電機的聯鎖控制
45．時間繼電器控制Y- △ 降壓起動控制
46．C620-1型車床控制線路的模擬安裝
47．直流電動機的拆裝訓練（教師演示）
48．直流電動機的檢修訓練（教師演示）

B：創新實驗部分
1．電工測量?jī)x表的使用
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．電源的外特性
5．電位值、電壓值的測定
6．電流表和電壓表的擴程
7．基爾霍夫定律的驗證
8．驗征楞次定律
9．迭加原理與互易定理的驗證
10．戴維南定理與諾頓定理的驗征
11．電壓源與電流源的等效變換
12．受控源特性的研究
13．一階電路實驗
14．二階電路的過渡過程
15．研究LC元件在直流和交流電路中的特性
16．負載獲得最大功率的條件
17．交流電路參數的測量
18．正弦交流電路中RLC元件的特性
19．RL及RC串聯電路實驗
20．RLC串聯諧振電路
21．日光燈電路的連接及功率因數改善
22．三相負載的星、三角接法
23．三相電路及功率的測量
24．R-C選頻網絡的研究
25．二端口網絡研究　
26．單相變壓器實驗
27．互感電路實驗
28．三相異步電動機的使用與起動
29．三相電動機繼電接觸控制的基本電路
30．三相電動機Y- △ 起動控制實驗
31．三相電動機的順序控制實驗
32．三相電動機能耗制動控制實驗
33．最簡單的電路
34．電路中各點電位與參考點的選擇
35．電阻的串聯
36．電阻的并聯
37．電阻的混聯
38．電阻分壓器電路
39．全電路歐姆定律
40．電橋的應用與平衡條件
41．節點電壓法
42．回路電壓法
43．支路電流法
44．RCL并聯電路
45．串聯電路
46．變壓器結構及工作原理
47．基爾霍夫第一定律
48．基爾霍夫第二定律
49．日光燈電路原理
50．?dāng)U大電壓表量程
51．?dāng)U大電流表量程
52．RC電路的過度過程
53．RL過渡過程
54．電容的串聯電路
55．電容的并聯電路
56．電容器的充放電
57．電容器在交直流中的作用
58．條形磁鐵在線圈中的運動
59．電容的混聯
60．純電阻、電感、電容電路
61．磁耦合線圈的順串
62．磁耦合線圈的反串
63．歐姆表的工作原理
64．雙聯開關二地控制
65．用示波器觀察磁滯回線
66．磁路歐姆定律
67．兩線圈的互感及同名端
68．互感耦合
69．提高功率因數的方法
70．單相電路功率的測量
71．收錄機電源電路
72．濾波電路
73．電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值
74．三相異步電機閘刀控制正轉實驗
75．具有過載保護的控制線路
76．按鈕控制的正反轉控制線路
77．接觸器控制星－三角降壓起動控制線路
