JG-4500X 型 PLC可編程控制器綜合實訓裝置(西門子s7-300)(學生臺/老師桌)
一、控制屏 ( 鐵質雙層亞光密紋噴塑結構 ) 1. 交流電源控制功能板 ;三相四線 380V 交流電源供電,由三只電網電壓表監控電網電壓,并有三只指示燈指示,保險絲保護,控制屏的供電由啟停開關控制。 2. 直流電源 : ( 1 )提供 0 ~ 30V 直流穩壓電源 ;二、 PLC 主機實驗組件
西門子 S7-300 主機 :CPU314C-2DP , 24VDC 供電、 48KB 內存、帶 PROFIBUS-DP 主從接口; MMC 存儲卡 64K 字節;集成 24 路數字量輸入 /16 路數字量輸出, 4 路模擬量輸入 /2 路模擬量輸出, 1 路 PT100 , PID ,計數器, PWM 脈沖輸出,頻率測量,一軸定位等功能;含 MPI 及 PROFIBUS-DP 網絡通信。

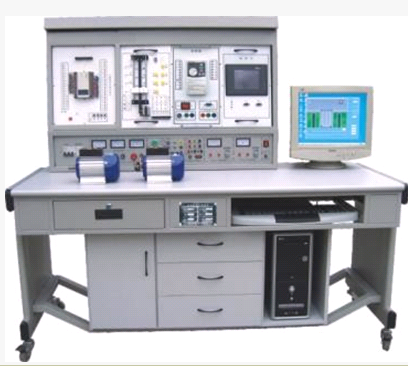

產品參考圖片:
主要功能:JG-4500X 型 PLC可編程控制器綜合實訓裝置(西門子s7-300)(學生臺/老師桌)
三、 PLC 控制實驗掛箱
A. 提供以下實驗?zāi)K和實驗:
1 、 PLC 的基本指令編程練習、自動配料系統模擬實驗、四節傳送帶的模擬控制
2 、十字路口交通燈的模擬控制、裝配流水線的模擬控制
3 、水塔水位的模擬控制、 天 塔之光的模擬實驗
4 、機械手動作的模擬 / 液體混合裝置控制的模擬
5 、五相步進電機的模擬控制、 LED 數碼顯示控制、噴泉的模擬控制
6 、四層電梯控制系統的模擬
7 、軋鋼機控制系統模擬、郵件分揀系統模擬、運料小車控制模擬、舞臺燈光的模擬
8 、 PLC 連接互聯網交換機模塊
B. 提供以下組態仿真實驗 :
1 、自動配料系統組態實驗
2 、四節傳送帶的組態實驗
3 、十字路口交通燈的組態實驗
4 、裝配流水線的組態實驗
5 、水塔水位的組態實驗
6 、 天 塔之光的組態實驗
7 、機械手動作的組態實驗
8 、液體混合裝置控制的組態實驗
9 、五相步進電機的組態實驗
10 、 LED 數碼顯示組態實驗
11 、噴泉的模擬控制組態實驗
12 、四層電梯控制系統的組態實驗
13 、軋鋼機控制系統組態實驗
14 、郵件分揀系統組態實驗
15 、運料小車控制組態實驗
16 、舞臺燈光的模擬組態實驗
17 、網絡實驗
四、變頻器實驗掛箱
含西門子 MM440 變頻器( 0.75KW ) 1 臺、 RS485 通信接口及 BOP 操作面板 1 套。
完成以下實驗 :
( 1 )功能參數設置與操作實驗
( 2 )三相鼠籠異步電機的變頻開環調速實驗
( 3 )基于 PLC 通信方式的變頻器開環調速
( 4 )變頻器操作方式實驗
( 5 )、外部電位器控制變頻器調速
( 6 )、外部電壓控制變頻器調速
( 7 )、外部電流控制變頻器調速
( 8 )、多段速運轉實驗
( 9 )、基于 PLC 的變頻器控制電機正反轉
五、繼電接觸控制實驗掛箱
含交流接觸器(線圈電壓 220V )三只,熱繼電器一只,電子式時間繼電器(通電延時,工作電壓 220V )一只,帶燈按鈕(黃、綠、紅各一只)三只,行程開關二只。
A 、可完成以下實物實驗:
( 1 )三相異步電動機點動控制和自鎖控制;
( 2 )三相異步電動機聯鎖正反轉控制;
( 3 )三相異步電動機帶延時正反轉控制;
( 4 )三相異步電動機帶限位自動往返控制;
( 5 )三相異步電動機 Y/ △換接起動控制;
( 6 )基于 PLC 的三相異步電機 Y/ △換接起動控制。
B 、 可完成以下電氣仿真實驗
( 1 )三相異步電動機點動控制和自鎖控制仿真實驗;
( 2 )三相異步電動機聯鎖正反轉控制仿真實驗;
( 3 )三相異步電動機帶延時正反轉控制仿真實驗;
( 4 )三相異步電動機帶限位自動往返控制仿真實驗;
( 5 )三相異步電動機 Y/ △換接起動控制仿真實驗;
( 6 )基于 PLC 的三相異步電機 Y/ △換接起動控制仿真實驗。
六、實驗桌
為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有大抽屜(帶鎖),用于放置工具及資料,造型美觀大方。
七、 JG-4500Z 型可編程實驗裝置 配置清單 : 單臺配置 :
序號 |
設 備 名 稱 |
規 格 型 號 |
單位 |
數量 |
|
一 |
實驗屏 |
噴塑鋼結構 |
臺 |
1 |
|
二 |
PLC 主機 |
西門子 S7-300 CPU314C-2DP |
臺 |
1 |
|
三 |
PLC 編程電纜 |
MPI |
條 |
1 |
|
四 |
實驗桌 |
鐵質雙層亞光密紋噴塑結構 ,臺面后成型防火板一次成型。 |
張 |
1 |
|
五 |
教師椅 |
五輪轉椅 |
張 |
1 |
|
六 |
編程線 |
西門子 PC/MPI 編程電纜 |
套 |
1 |
|
七 |
三相電源供給 |
高可靠安全手槍插座 |
組 |
1 |
|
八 |
直流穩壓電源 |
可調 0~30V 直流電壓 |
組 |
1 |
|
九 |
保護電路 |
DE47-63 短路漏電保護器 |
個 |
1 |
|
十 |
實驗連接線 |
一次成型彈性手槍插線 |
套 |
1 |
|
十一 |
組態軟件 |
WINCC |
套 |
1 |
|
十二 |
實驗程序(光盤) |
西門子 STEP7 V5.3(DEMO) 編程軟件 / 西門子 PLC 實驗程序 / 西門子 仿真組態實驗程序 |
套 |
1 |
|
十三 |
實驗指導書 |
|
套 |
1 |
|
十四 |
使用手冊 |
|
套 |
1 |
|
十五 |
PLC 網絡接口 |
|
個 |
1 |
|
十七 |
網絡連接器 |
|
套 |
1 |
|
十八 |
三相鼠籠電動機 |
180W |
臺 |
1 |
|
十九 |
變頻器 |
MM440 ( 0.75KW ) |
臺 |
1 |
|
二十 |
操作面板 |
BOP |
套 |
1 |
|
二十一 |
實驗套件 |
交流接觸器 |
線圈電壓 220V |
個 |
3 |
二十二 |
電氣仿真軟件及實驗程序 |
熱繼電器 |
|
只 |
1 |
|
電子式時間繼電器 |
通電延時,工作電壓 220V |
只 |
1 |
|
帶燈按鈕 |
黃、綠、紅各一只 |
只 |
3 |
|
行程開關 |
|
只 |
2 |
|
VisualGraph |
套 |
1 |
|
|
二十三 |
交換機 |
16 端口 |
臺 |
1 |
|
二十四 |
觸摸屏 |
昆侖通態 7 寸屏 |
臺 |
1 |
|
JG-4500X 型 網絡型可編程控制器實驗裝置(學生臺)
一、控制屏 ( 鐵質雙層亞光密紋噴塑結構 )
1. 交流電源控制功能板
三相四線 380V 交流電源供電,由三只電網電壓表監控電網電壓,并有三只指示燈指示,保險絲保護,控制屏的供電由啟停開關控制。
2. 直流電源 :
( 1 )提供 0 ~ 30V 直流穩壓電源
二、 PLC 主機實驗組件
西門子 S7-200 PLC 主機、 CPU224 AC/DC/RELAY 主機 集成數字量 I/O ( 14 路數字量輸入 /10 路數字量輸出) , EM223 數字量模塊 (8 路數字量輸入 /8 路數字量輸出 ) ,含 PPI 。
三、 PLC 控制實驗掛箱
A. 提供以下實驗?zāi)K和實驗:
1 、 PLC 的基本指令編程練習、自動配料系統模擬實驗、四節傳送帶的模擬控制
2 、十字路口交通燈的模擬控制、裝配流水線的模擬控制
3 、水塔水位的模擬控制、 天 塔之光的模擬實驗
4 、機械手動作的模擬 / 液體混合裝置控制的模擬
5 、五相步進電機的模擬控制、 LED 數碼顯示控制、噴泉的模擬控制
6 、四層電梯控制系統的模擬
7 、軋鋼機控制系統模擬、郵件分揀系統模擬、運料小車控制模擬、舞臺燈光的模擬
B. 提供以下組態實驗 :
1 、自動配料系統組態實驗
2 、四節傳送帶的組態實驗
3 、十字路口交通燈的組態實驗
4 、裝配流水線的組態實驗
5 、水塔水位的組態實驗
6 、 天 塔之光的組態實驗
7 、機械手動作的組態實驗
8 、液體混合裝置控制的組態實驗
9 、五相步進電機的組態實驗
10 、 LED 數碼顯示組態實驗
11 、噴泉的模擬控制組態實驗
12 、四層電梯控制系統的組態實驗
13 、軋鋼機控制系統組態實驗
14 、郵件分揀系統組態實驗
15 、運料小車控制組態實驗
16 、舞臺燈光的模擬組態實驗
17 、網絡通訊實驗
四、變頻器實驗掛箱
完成以下實驗 :
( 1 )功能參數設置與操作實驗
( 2 )三相鼠籠異步電機的變頻開環調速實驗
( 3 )基于 PLC 通信方式的變頻器開環調速
( 4 )變頻器操作方式實驗
( 5 )、外部電位器控制變頻器調速
( 6 )、外部電壓控制變頻器調速
( 7 )、外部電流控制變頻器調速
( 8 )、多段速運轉實驗
( 9 )、基于 PLC 的變頻器控制電機正反轉
五、繼電接觸控制實驗掛箱
含交流接觸器(線圈電壓 220V )三只,熱繼電器一只,電子式時間繼電器(通電延時,工作電壓 220V )一只,帶燈按鈕(黃、綠、紅各一只)三只,行程開關二只。
A 、可完成以下實物實驗:
( 1 )三相異步電動機點動控制和自鎖控制;
( 2 )三相異步電動機聯鎖正反轉控制;
( 3 )三相異步電動機帶延時正反轉控制;
( 4 )三相異步電動機帶限位自動往返控制;
( 5 )三相異步電動機 Y/ △換接起動控制;
( 6 )基于 PLC 的三相異步電機 Y/ △換接起動控制。
B 、 可完成以下電氣仿真實驗
( 1 )三相異步電動機點動控制和自鎖控制仿真實驗;
( 2 )三相異步電動機聯鎖正反轉控制仿真實驗;
( 3 )三相異步電動機帶延時正反轉控制仿真實驗;
( 4 )三相異步電動機帶限位自動往返控制仿真實驗;
( 5 )三相異步電動機 Y/ △換接起動控制仿真實驗;
( 6 )基于 PLC 的三相異步電機 Y/ △換接起動控制仿真實驗。
六、實驗桌
為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有大抽屜(帶鎖),用于放置工具及資料,造型美觀大方。
七、 JG-4500X 型可編程實驗裝置 配置清單
單臺配置
序號 |
設 備 名 稱 |
規 格 型 號 |
單位 |
數量 |
一 |
實驗屏 |
噴塑鋼結構 |
臺 |
1 |
二 |
PLC 主機 |
西門子 CPU224XP AC/DC/RELAY |
臺 |
1 |
三 |
實驗桌 |
鐵質雙層亞光密紋噴塑結構 ,臺面后成型防火板一次成型 . |
張 |
1 |
五 |
實驗凳 |
ABS 凳面、鋼結構 |
張 |
2 |
六 |
PLC 編程電纜 |
西門子 PC/PPI 編程電纜 |
套 |
1 |
七 |
三相電源供給 |
高可靠安全手槍插座 |
組 |
1 |
八 |
直流穩壓電源 |
可調 0~30V 直流電壓 |
組 |
1 |
九 |
保護電路 |
DE47-63 短路漏電保護器 |
個 |
1 |
十 |
實驗連接線 |
一次成型彈性手槍插線 |
套 |
1 |
十一 |
工控軟件 |
WINCC |
套 |
1 |
十二 |
實驗程序(光盤) |
( 西門子 STEP 7 MicroWIN V4.0 編程軟件 / 西門子 PLC 實驗程序 / 西門子 仿真組態實驗程序) |
套 |
1 |
十三 |
實驗指導書 |
|
套 |
1 |
十四 |
使用手冊 |
|
套 |
1 |
十五 |
模擬量模塊 |
EM235 |
臺 |
1 |
十七 |
數字量模塊 |
EM223 |
臺 |
1 |
十八 |
PLC 網絡模塊 |
EM277 DP 模塊 |
塊 |
1 |
十九 |
變頻器 |
MM440 ( 0.75KW ) |
臺 |
1 |
二十 |
三相鼠籠電動機 |
180W |
臺 |
1 |
二十一 |
操作面板 |
BOP |
套 |
1 |
二十二 |
實驗套件 |
交流接觸器 |
線圈電壓 220V |
個 |
3 |
熱繼電器 |
|
只 |
1 |
電子式時間繼電器 |
通電延時,工作電壓 220V |
只 |
1 |
帶燈按鈕 |
黃、綠、紅各一只 |
只 |
3 |
行程開關 |
|
只 |
2 |
二十三 |
電氣仿真軟件及實驗程序 |
VisualGraph |
|
套 |
1 |
二十四 |
觸摸屏 |
昆侖通態 7 寸屏 |
|
臺 |
1 |
|
