流動圖形演示實驗裝置 JGKY-613

型號：JGKY-613

： 通過實驗，可以對流體力學的一些特點有一些直觀的認識，學會動手完成所有的步驟。了解基本原理知識。在流體力學發展中，實驗流體力學起著關鍵性的作用。一方面人們通過實驗可以仔細、反復觀測現象，以便揭示流動機理和發現流動規律；另一方面通過實驗對直接測量，可為建立模型和理論提供重要依據。

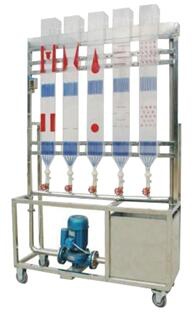

產品參考圖片：

流動圖形演示實驗裝置 JGKY-613;主要功能：

實驗目的：

1、演示流體經過不同邊界情況下的流動形態，以觀察不同邊界條件下的流線、旋渦等現象，加深對流體運動特性的認識。

2、演示水流繞流圓柱體、不同迎角機翼、突然放大、突然縮小部位的流動形態。

3、加深對邊界層分離現象的認識，充分認識流體在實際工程中的各類流動現象。

主要配置：

顯示屏、水泵、摻氣裝置、蓄水箱、光源、調節閥、不銹鋼臺架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、 采用低噪聲靜音環保型水泵，最高揚程： 10 m ，額定流量： 1 2 L/min ，功率： 90 W 。

3、摻氣量多少及氣泡大小可由摻氣裝置調節。

4、顯示面尺寸：1 6 0× 10 00 mm，有機玻璃制作。

5、燈光照明，大小氣泡隨水流的流動過程均清晰可見，動態效果好，圖像生動直觀。

6、外罩及流場邊界由色彩和諧的有機玻璃制作，工藝精良。

7、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

8 、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

9 、外形尺寸： 1600×500×1800mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
