非均相分離演示實驗裝置 JGHY-103 產品說明：
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、本實驗裝置分離器部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
5、固體顆粒抽吸裝置采用文丘里管方式，抽吸速度均勻。
6、示蹤顆粒采用有色物料，清晰顯示氣體流向。
7、利用低噪風機有效降低實驗室噪音。
8、裝置設計可360度觀察，實現全方位教學與實驗。

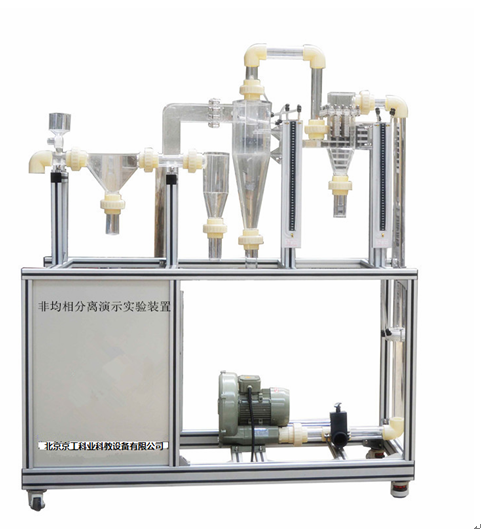

產品參考圖片：
主要功能：
分 項 |
說 明 |
裝置功能 |
1 、演示含塵氣體通過重力沉降室、旋風分離器時，含塵氣體、固體塵粒和氣體的運動路線。了解旋風分離器的工作原理。
2 、定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況，引導學生認識出灰口和集塵室密封良好的必要性。
3、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。
4、可利用本裝置制備實驗用含塵氣體的辦法，觀察固體分離從文丘里管處被吸入的現象，加深學生對流體流動過程中能量轉化問題的理解。 |
設計參數 |
標準旋風分離器：直徑 Φ 90mm 。
304不銹鋼重力沉降室：400 × 200 × 400 mm。 |
公用 設施 |
氣：空氣來自風機（自帶氣源）。
電：電壓 AC220V ，功率 1.0KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。
實驗物料 ：玉米面或洗衣粉 ， 外配設備： 無。 |
主要設備 |
304 不銹鋼重力沉降室 ： 200 × 2 00 × 4 00 mm 。
玻璃旋風分離器 ： Φ 1 00 × 4 00 mm 。
玻璃 U 型管壓差計 。
鼓風機：旋渦氣泵,功率 550W ， 最大流量 7 0m 3 / h 。
304 不銹鋼文丘里加料器 。
電器：接觸器、開關、漏電保護空氣開關。
304 不銹鋼管路、管件及閥門。
304 不銹鋼儀表柜：測控、電器設備在實驗架上。
304 不銹鋼材質框架 1300*500*1600mm ( 長 × 寬 × 高 ) 帶腳輪 及禁錮腳 。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
壓力 |
壓力 計 |
U 型管壓差計 |
|
流量 |
孔板流量計 |
U 型管壓差計 |
調壓閥（手動） |
非均相分離演示實驗臺
分 項 |
說 明 |
裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗臺分離器部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4、固體顆粒抽吸裝置采用星形進料方式，抽吸速度均勻。
5、示蹤顆粒采用有色物料，清晰顯示氣體流向。
6、利用低噪風機有效降低實驗室噪音。
7、裝置設計可360度觀察，實現全方位教學與實驗。 |
裝置功能 |
可了解氣-固體系不同分離設備的結構及工作原理。
定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。
可分別觀察氣-固在重力沉降室、慣性沉降室、旋風分離器及袋濾器中的分離情況，了解氣-固體系分離的工業化處理流程。
觀察分析風速改變時各分離器內的分離情況，旋風分離器的能耗情況。
了解星形固體進料、孔板流量計的結構及工作原理。 |
設計參數 |
有效風量變化范圍10-62m3/h，
除塵顆粒直徑從3mm-75μm[200目粉塵]。 |
公用設施 |
氣：空氣來自風機（自帶氣源）。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：玉米面或洗衣粉，外配設備：無。 |
主要設備 |
1、有效風量變化范圍10-62m3/h，除塵顆粒直徑從3mm-75μm[200目粉塵]。
2、星形進料器：材質為透明有機玻璃。
3、重力沉降室、慣性沉降室、旋風分離器及袋濾器：材質為透明優質有機玻璃。
4、灰斗：材質為透明優質有機玻璃，快裝接口。
5、漩渦氣泵：功率 550W，最大流量70m3/h。
6、管路：透明，壁厚不小于2.5mm。
7、閥門：UPVC閘閥。
8、孔板流量計：透明，標準環隙取壓，m=0.4。
9、旋風分離器能耗測定：±2000PaU型管壓差計。
10、外形尺寸：1650×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
壓力 |
壓力計 |
U型管壓差計 |
|
流量 |
孔板流量計 |
U型管壓差計 |
調壓閥（手動） |
|
|
