對應教材定制模型:全國中等職業技術學校機械類通用教材中國勞動社會保障出版社( 120 件)機械制圖第 7 版 模型

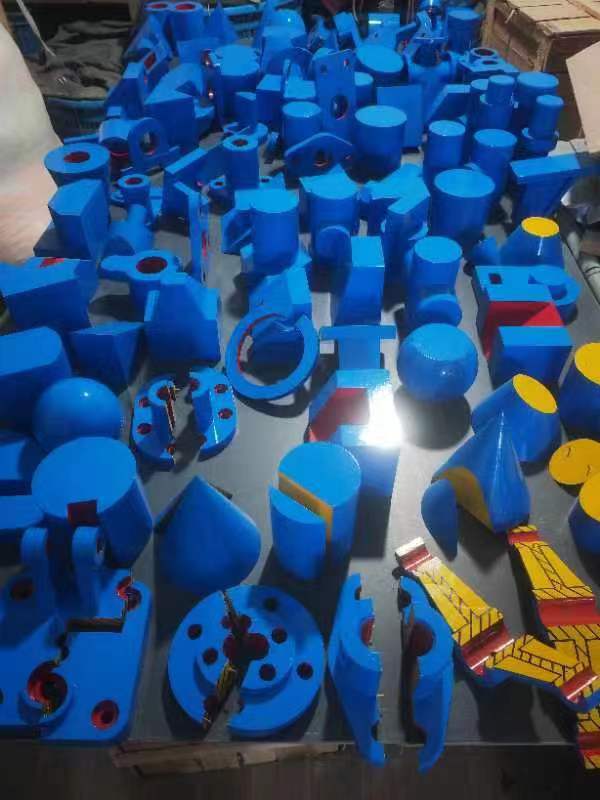

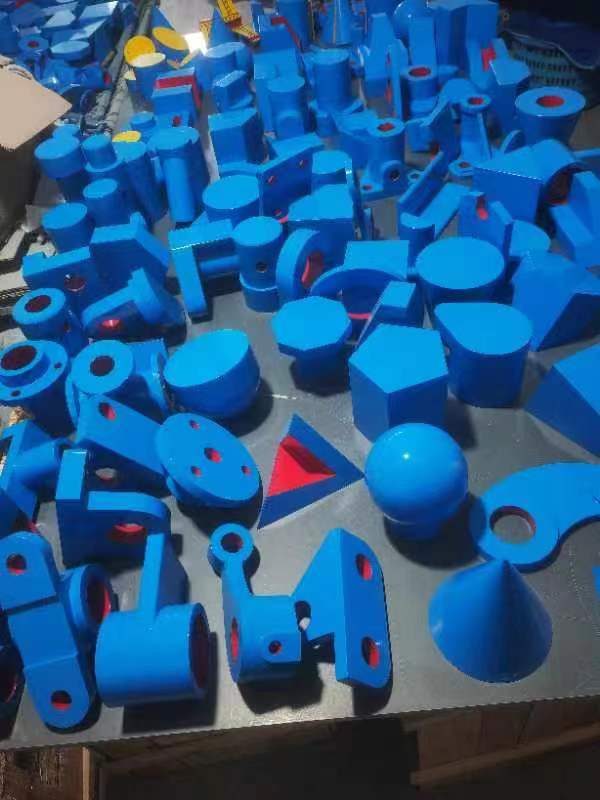

以教材中原件實物圖表做成模型,可拆組合(并有裝配組件)、采用硬質塑料,用高級油漆噴涂制作,外形美觀。剖切鮮明、不易變形。
序號 |
圖(表) |
號 |
名稱 |
數量 |
1 |
圖 |
1-9 |
標注尺寸的要素 |
1 |
2 |
表 |
1-5 |
對稱機件的尺寸注法 |
1 |
3 |
圖 |
2-5 |
三視圖的形成 |
1 |
4 |
圖 |
2-8 |
三視圖的方位對應關系 |
1 |
5 |
圖 |
2-9 |
由主、俯視圖補畫左視圖 |
1 |
6 |
圖 |
2-11 |
彎板的三視圖的畫法步驟 |
1 |
7 |
表 |
2-5 |
四棱臺、圓臺、三棱柱、圓柱、圓錐、圓球 |
6 |
8 |
表 |
2-30 |
由主視圖及尺寸補畫俯視圖、左視圖 |
1 |
9 |
圖 |
3-1 |
立體表面交線示例 |
1 |
10 |
圖 |
3-3 |
凌錐表面上點的投影 |
1 |
11 |
圖 |
3-8 |
平面切割正六菱柱 |
1 |
12 |
圖 |
3-9 |
平面切割四菱錐 |
1 |
13 |
圖 |
3-10 |
平面切割體的作圖過程 |
1 |
14 |
圖 |
3-11 |
四棱柱開槽 |
1 |
15 |
表 |
3-1 |
圓柱、圓錐截交線球平面 |
8 |
16 |
圖 |
3-13 |
求作帶切口圓柱的側面投影 |
1 |
17 |
圖 |
3-14 |
不同切割范圍下側面投影的變化 |
1 |
18 |
圖 |
3-15 |
接頭表面截交線的作圖步驟 |
1 |
19 |
圖 |
3-18 |
帶切口圓錐的投影作圖 |
1 |
20 |
圖 |
3-20 |
切槽半圓球的投影作圖 |
1 |
21 |
圖 |
3-23 |
不等徑兩圓柱正交 |
1 |
22 |
圖 |
3-24 |
圓柱穿孔后相貫線的投影 |
2 |
23 |
圖 |
3-25 |
兩圓柱正交時相貫線的變化 a |
1 |
24 |
圖 |
3-27 |
圓臺和圓柱軸線正交的相貫線投影 |
1 |
25 |
圖 |
3-28 |
同軸回轉體的相貫線一圓 |
1 |
26 |
圖 |
3-30 |
相交兩圓柱軸線平行的相貫線 - 直線 |
1 |
27 |
圖 |
4-3 |
正六棱柱的正等測畫法 |
1 |
28 |
圖 |
4-5 |
楔形塊切去兩角后的正等測畫法 |
1 |
29 |
圖 |
4-8 |
開槽圓柱體的正等測畫法 |
1 |
30 |
圖 |
4-9 |
圓角的正等測畫法 |
1 |
31 |
圖 |
4-10 |
平圓頭板的正等測畫法 |
1 |
|
圖 |
4-11 |
組合體的正等軸側圖畫法 |
1 |
|
圖 |
4-13 |
帶圓孔六菱柱的斜二測畫法 |
1 |
33 |
圖 |
4-23 |
畫接頭的正等測草圖 |
1 |
34 |
圖 |
4-24 |
畫支承座斜二測草圖 |
1 |
35 |
圖 |
5-2 |
兩表面的連接關系( b 、 c) |
2 |
36 |
圖 |
5-3 |
兩表面共面或不共面的畫法 |
4 |
37 |
圖 |
5-4 |
相切畫法正誤對比 |
1 |
38 |
圖 |
5-5 |
相切及其特殊情況 |
1 |
39 |
圖 |
5-6 |
相交 (a 、 b) |
2 |
40 |
圖 |
5-8 |
支座的畫圖步驟 |
1 |
41 |
圖 |
5-10 |
帶切口形體的尺寸標注示例 (b 、 c) |
2 |
42 |
圖 |
5-12 |
組合體的尺寸標注示例 |
1 |
43 |
圖 |
5-13 |
不注總高尺寸示例 |
1 |
44 |
圖 |
5-16 |
支座的尺寸標注 |
1 |
45 |
圖 |
5-19 |
一個視圖不能唯一確定物體形態的示例( a 、 d 、 c) |
3 |
46 |
圖 |
5-20 |
兩個視圖不能唯一確定物體形態的示例 |
4 |
47 |
圖 |
5-21 |
視圖中線框和圖線的含義 |
1 |
48 |
圖 |
5-24 |
用形體分析法讀圖 |
1 |
49 |
圖 |
5-27 |
傾斜投影面的投影為類似形 |
3 |
50 |
圖 |
5-29 |
補畫壓板左視圖 |
1 |
51 |
圖 |
5-30 |
分析面的相對位置 |
1 |
52 |
圖 |
5-31 |
架體的主俯視圖 |
1 |
53 |
圖 |
5-33 |
補畫三視圖中的漏線 |
1 |
54 |
圖 |
6-6 |
傾斜結構斜視圖的形成 |
1 |
55 |
圖 |
6-8 |
壓緊桿的表達方案 |
1 |
56 |
圖 |
6-9 |
剖視圖的形成 |
1 |
57 |
圖 |
6-11 |
剖視圖畫法的常見錯誤 |
2 |
58 |
圖 |
6-13 |
全剖視圖 |
1 |
59 |
圖 |
6-14 |
半剖視圖 |
1 |
60 |
圖 |
6-17 |
局部剖視圖 |
1 |
